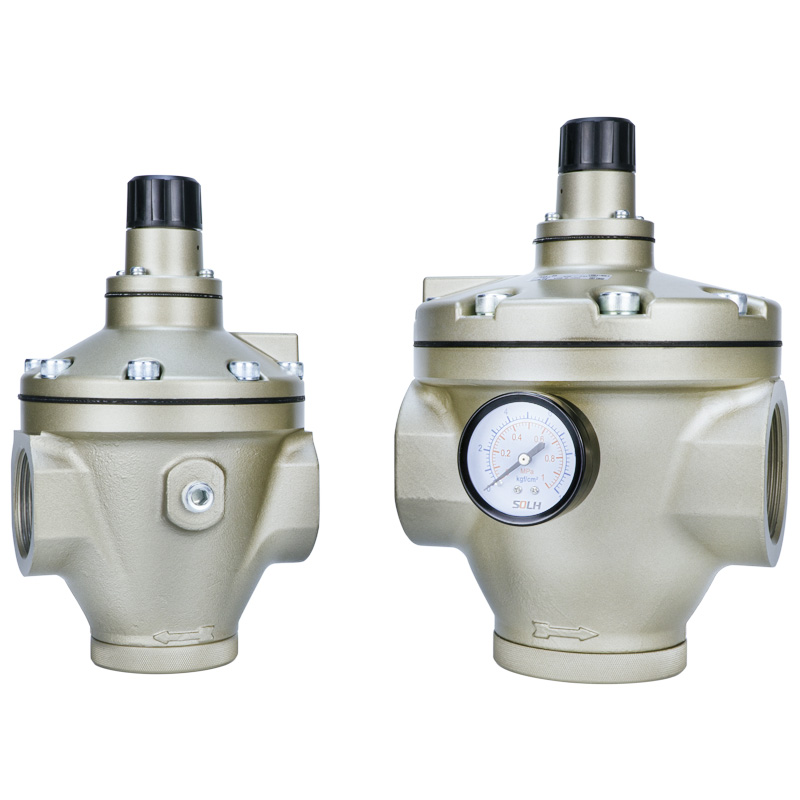

AR sorozatú pilóta működtetett nyomásszabályozó (SOLH, Richge Technology)

Márka:SOLH, Richge Technology (睿其格科技)

Termék pozicionálás

     A SOLH AR pilóta működtetésű szabályozók az AR425/435/625/635/825/835/925/935 teljes modelleket lefedik. A belső pilóta tehermentesítő szerkezettel ez a sorozat közepesen magas nyomású, nagy áramlású, nagy távolságú és nagy pontosságú fő légvezetékeket céloz meg. A szabványos közvetlen működésű szabályozókkal összehasonlítva kiváló szabályozási pontosságot, nagyobb áteresztőképességet és erősebb nyomásingadozás elleni teljesítményt biztosít.

Felépítés és működési elv

     Szerkezet: Belső pilóta tehermentesítő típus állandó légtelenítésű pilot levegővel

     1 .A bemeneti sűrített levegő fő áramlási csatornára és független pilótavezérlő áramkörre szakad.

     2. A vezérlő levegőnyomás megnyomja a membránt, hogy beállítsa a fő orsó nyitását a stabil kimeneti nyomás érdekében.

     3. A beépített tehermentesítő funkció automatikusan elszívja a túlzott másodlagos nyomást az állandó kimeneti nyomás fenntartása érdekében.

     4. Az állandó, körülbelül 5 l/perc sebességű légtelenített levegő ultragyors reakciót és kiemelkedő szabályozási pontosságot biztosít.

Főbb termékjellemzők

     1. Nagy áramlás és nagy nyomás

     A maximális üzemi nyomás eléri az 1,0 MPa-t 1,5 MPa nyomásállósággal. A portok mérete 1/4" és 2", tökéletesen illeszkedik a gyári fő fővonalakhoz és a központi levegőellátó rendszerekhez.

     2. Ultra-nagy szabályozási pontosság

     Hiszterézis ≤0,02 MPa és ismételhetőség ≤0,01 MPa. A kimeneti nyomás egyenletes marad még a bemeneti nyomás éles változásai vagy a pillanatnyi áramlási hullámok esetén is.

     3. Kettős nyomástartomány egy azonos testen belül

     3.1 Suffix 25 modell: 0,05–0,83 MPa általános nagynyomású ipari alkalmazásokhoz

     3.2 Suffix 35 modell: 0,02–0,20 MPa alacsony nyomású precíziós szabályozási forgatókönyvekhez

     4. Beépített automatikus túlnyomás-mentesítő

     Nincs szükség extra külső biztonsági szelepre. A beépített tehermentesítő szerkezet stabilizálja a nyomáskibocsátást, és megakadályozza a nyomás hatását a későbbi pneumatikus alkatrészekre.

     5.Stabil, karbantartást igénylő konstrukció

     Az üzemi hőmérséklet -5 ℃ és +60 ℃ között van. Az öntött alumíniumötvözet test támogatja a kenésmentes működést és a tetszőleges szerelési irányt.

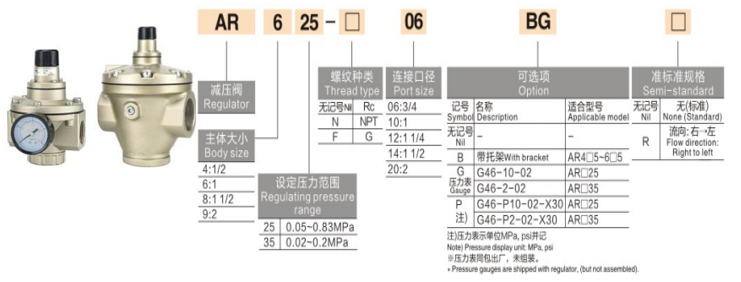

Módll- és specifikációs táblázat

Általános műszaki paraméterek

     1. Alkalmazható közeg: Száraz vagy olajozott sűrített levegő

     2. Maximális bemeneti nyomás: 1,0 MPa

     3. Állandó elvérzés fogyasztás: kb. 5 l/perc (ANR)

     4. Szabványos mérőnyílás: 1/4" menet

     5. Szerkezet típusa: Belső pilóta, domborzati kialakítás állandó légtelenítéssel

Tipikus alkalmazások

     1. Gyári fő légvezetékek és központi levegőellátó állomások

     2. Nagy átfolyású berendezések nagy furatú hengerekkel, légmotorokkal, légfúvó és szárító berendezésekkel

     3. Precíziós pneumatikus vezérlés: vizsgálóberendezések, pozicionáló berendezések, feszültségszabályozás és hidraulikus prések

     4. Erős nyomásingadozású és nagy távolságú légszállítású csővezetékek

     5.Kétfokozatú nyomáscsökkentő rendszerek a nagynyomású levegőtartályoktól a közepes nyomású gyártóberendezésekig

Alapvető összefoglaló

     Az AR pilot sorozat integrálja a belső tehermentesítő pilot szerkezetet, a nagy áramlási kapacitást, a nagy pontosságot, a kettős választható nyomástartományt és az állandó automatikus légtelenítés funkciót. Optimális nyomásszabályozási megoldásként szolgál a fő légcsatornákhoz, nagy áramlású berendezésekhez és nagy pontosságú nagynyomású pneumatikus körökhöz.

Kiválasztás összehasonlítása: Közvetlen AR / Pilot AR / VEX1

     1. Közvetlen működésű AR (AR20~60): Kis áramlás, gazdaságos költség, szabványos szabályozási pontosság kis leágazó áramkörökhöz

     2. Pilot AR (AR425~935): Közepes-nagy áramlású, nagy pontosságú, gyári fő légvezetékekhez

     3. VEX1 sorozat: Ultra-nagy áteresztőképesség, 3-portos kipufogó-kialakítás, többlépcsős nyomásbeállítás és ultragyors tehermentesítő teljesítmény
