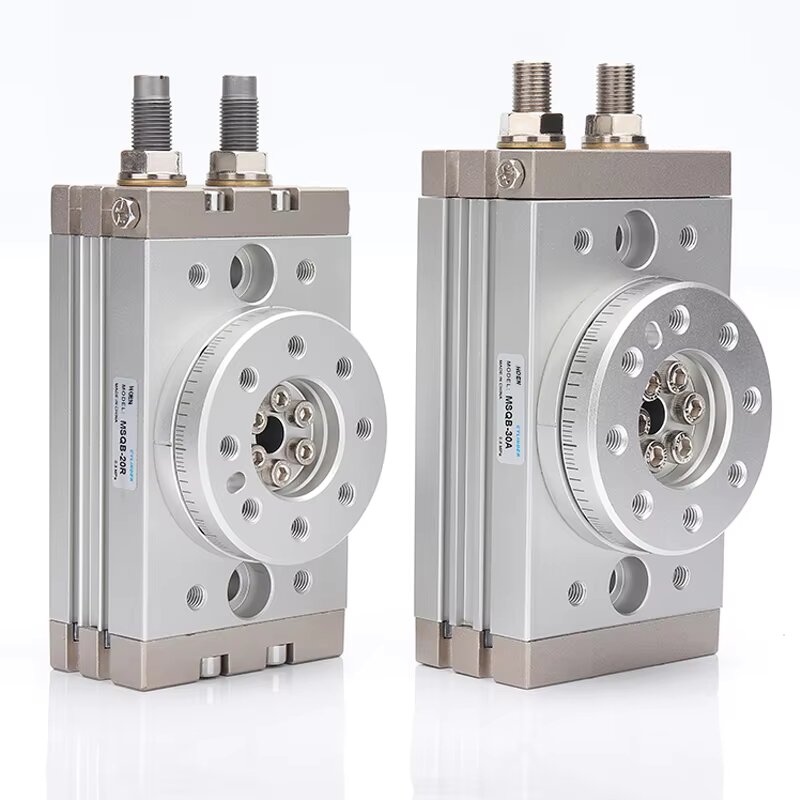

MSQ sorozatú fogasléces fogasléces forgóműködtető asztal (SOLH Richge Technology)

Márka:SOLH a Richge Technology által

Termék áttekintése

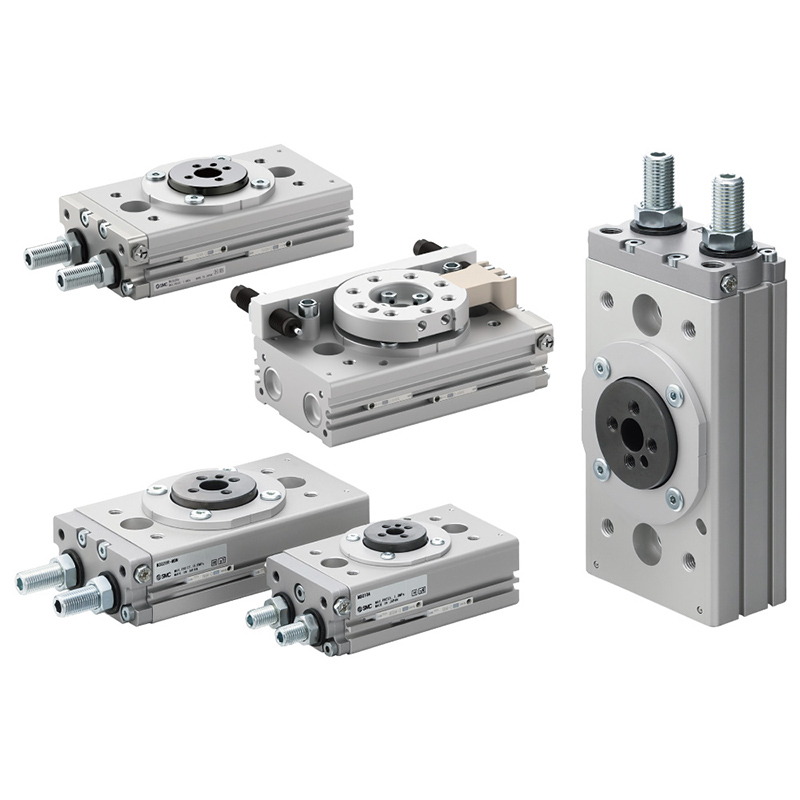

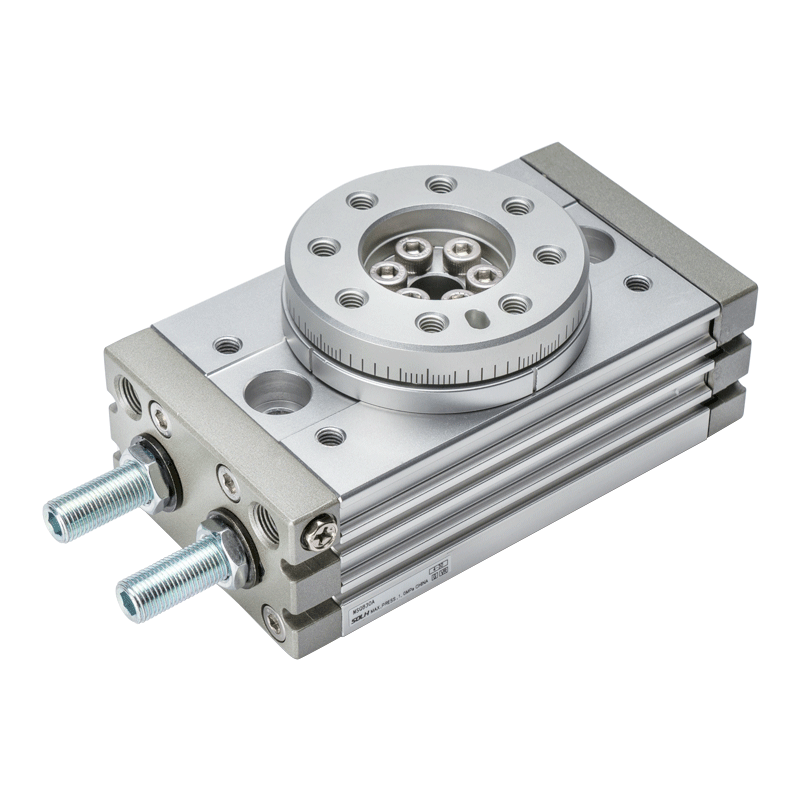

     A SOLH MSQ sorozat kétdugattyús szimmetrikus fogasléces és fogasléces hajtószerkezetet alkalmaz, két alsorozatra osztva: MSQB szabványos és MSQA nagy pontosságú fokozatra. Beépített kör alakú szerelőasztallal rendelkezik, központi üreges átmenő furattal, a lengési szög 0-190° között folyamatosan állítható.

A szimmetrikus, kétdugattyús fogasléces fogaskerék 3-4-szer nagyobb kimeneti nyomatékot és kiváló radiális/axiális teherbírást biztosít a lapátos CRQ forgóhengerekhez képest. Két ütéscsillapítási lehetőség áll rendelkezésre: beépített gumipuffer vagy integrált hidraulikus ütköző. A kettős levegőnyílás elrendezése (végfelület / oldalsó elülső) leegyszerűsíti a csövek elrendezését; kompatibilis mágneses reed kapcsolók forgó helyzetjel visszacsatoláshoz. Széles körben használják automatizált indexelő, munkadarab-fordítási és precíziós pozicionáló állomásokhoz.

Sorozatok osztályozási és kiválasztási táblázata (precíziós + pufferillesztés)

Teljes modellkódolási szabályok

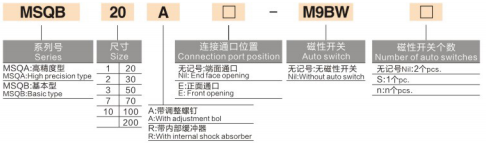

  1. 1. kódolási szabály: MSQB20A-□-M9BW-□

     Példa: MSQB20A-M9BW

     -- MSQB / MSQA: sorozatazonosító

        MSQB = Standard alapsorozat; MSQA = Nagy pontosságú precíziós sorozat

     -- 20: Keret mérete (elérhető: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: Szögbeállítás és puffer kód

        A = Kettős végszög beállító csavarok; R = Beépített hidraulikus lengéscsillapító; nincs utótag = csak gumipuffer

     -- Középső doboz: Levegőnyílás helyzete

        Üres = Végoldali levegőnyílások; E = Oldalsó elülső levegőnyílások

     -- M9BW: Mágneses kapcsolós modell

        Üres = Mágneses kapcsoló nélkül; M9BW / M9BL univerzális reed érzékelő kompatibilis

     -- Utolsó doboz: Mágneses kapcsoló mennyisége

        Üres = Standard 2 db; S = egy darab; Egyedi szám = testreszabott mennyiség

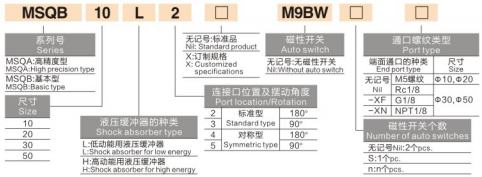

  2. 2. kódolási szabály: MSQB10L2-□-M9BW-□-□

     Példa: MSQB10L2-M9BW

     -- MSQB: Standard sorozat; keretméret 10/20/30/50

     -- L / H: Hidraulikus puffer kinetikai energia fokozat (csak az R hidraulikus változatnál)

        L = alacsony kinetikus energiájú hidraulikus puffer; H = Nagy kinetikus energiájú hidraulikus puffer

     -- 2/3/4/5 számjegy: Rögzített lengésszög specifikáció

        2 = standard 180°; 3 = 90°; 4 = szimmetrikus 180°; 5 = Szimmetrikus 90°

     -- Középső doboz: egyedi jelölés X, üres = standard raktári modell

     -- M9BW: Mágneses kapcsoló, üres = nincs érzékelő felszerelve

     -- Utolsó előtti doboz: Mágneses kapcsoló mennyisége; üres=2db, S=1db

     -- Utolsó doboz: A légnyílás menetének specifikációja

        Üres = M5-ös menet (csak 10/20-as mérethez); XF = G1/8; XN = NPT1/8 amerikai menet

Alapvető szerkezeti előnyök

  1. Szimmetrikus kettős dugattyús fogasléc és fogaskerékhajtás

     -- A kettős szinkrondugattyúk szinkronban tolják a fogaskerekeket, kiküszöbölve az egyoldalú holtjátékot; egyenletes nyomatékkibocsátás nulla forgási rezgés mellett, sokkal nagyobb teherbírás, mint az egydugattyús lapáthengereknél.

  2. Beépített forgóasztal rögzítőcsapfuratokkal

     -- Asztalon előre megmunkált pozicionáló csapfuratok és szabványos rögzítő menetes furatok a közvetlen rögzítéshez/munkadarab rögzítéséhez, könnyű igazításhoz és nagy beépített merevséghez. A központi üreges átmenő furat (φ6~φ24) lehetővé teszi, hogy a levegőcsövek és az érzékelő vezetékei áthaladjanak a középen, tiszta belső gépelrendezésen.

  3. Dual Air Port Layout

     -- Két csőrendszeri lehetőség: homlokoldali levegőbemenet vagy oldalsó elülső E-típusú port, rugalmas csőelvezetés a kompakt, zárt berendezésekhez mechanikai beavatkozás nélkül.

  4. Független kétvégű szögbeállító csavarok (A utótag)

     -- Külön határoló csavarok mindkét végén az óramutató járásával megegyező és az óramutató járásával ellentétes irányú löket független korlátozásához; lengési tartomány fokozatmentesen állítható 0-190° között, gyári alapbeállítás 190°.

  5. Két opcionális lengéscsillapító rendszer

     -- Standard változat: kétvégű gumiütköző puffer a zajcsökkentés érdekében kis sebességű, könnyű terhelés mellett

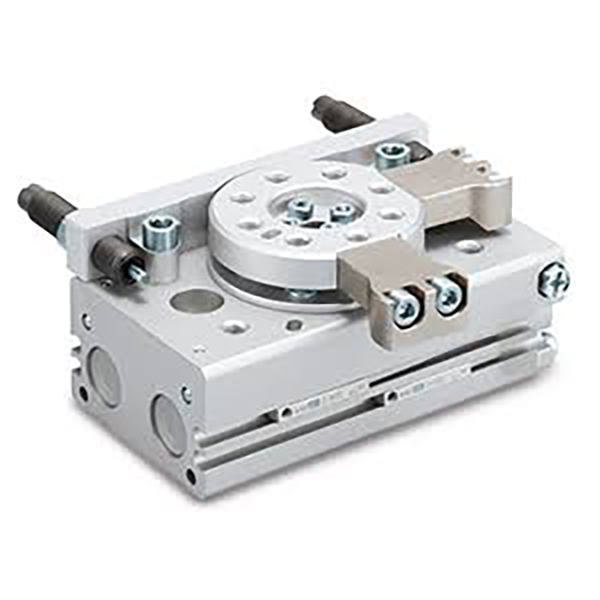

     -- -R hidraulikus pufferes változat: Beépített olajlengéscsillapító (L alacsony kinetikus / H magas kinetikus fokozat) nagy sebességgel elnyeli az erős ütéseket, minimalizálja a rezgést, és védi a rögzítéseket és a munkadarabokat

  6. A mágneses pozíció visszajelzés kompatibilis

     -- Beépített állandó mágneses gyűrű a hengertestben, kompatibilis az M9BW / M9BL reed kapcsolókkal, hogy 0°/90°/180°-os helyi jeleket továbbítson a PLC-nek az automatikus reteszelő logika érdekében.

  7. Precíziós golyóscsapágytámasz az MSQA-hoz

     - Az MSQA nagy pontosságú modell osztályú precíziós golyóscsapágy-összeállítást alkalmaz; radiális és axiális kifutás ≤0,01mm, ismétlési pozicionálási pontosság ±0,01mm. Az MSQB alapverziója megfelel az általános automatizálási helymeghatározási követelményeknek.

Univerzális szabványos műszaki előírások

  1. Meghajtási mód: Kettős működésű kettős dugattyús fogasléc és fogaskerék

  2. Üzemi nyomástartomány

    -- Gumi puffer típusa: 0,1~1,0 MPa

     -- -R hidraulikus puffer típus: 0,1~0,6 MPa

  3. Ellenőrzési nyomás: 1,05 MPa

  4. Környezeti hőmérséklet: 0-60 ℃ (nincs jég a levegőkörben)

  5. Állítható lengési tartomány: 0~190° fokozatmentesen állítható, gyárilag 190°; fix szög 90° / 180° opcionális

  6. Kenés: Előre feltöltött, hosszú élettartamú zsír gyárilag, kenésmentes kivitel, olajmentes tiszta, száraz levegővel kompatibilis

  7. Alkalmazható közeg: Szűrt száraz sűrített levegő (≥40 μm szűrési pontosság)

Nyomaték- és teherbírási táblázat (0,5 MPa befúvott levegő)

Puffer Max kinetikus energia összehasonlító táblázat

Teljes modellválasztási szabályok

  1. Precíziós fokozat kiválasztása

     -- Chip pozicionálás, PCB optikai ellenőrzés, precíziós összeszerelés → MSQA nagy pontosságú sorozat

     -- Általános munkadarab-fordítás, anyagelterelés és válogatás → MSQB szabványos alapsorozat

  2. Pufferillesztési szabály

     -- Alacsony sebességű könnyű terhelés, költségszabályozás: Non-R gumi puffer modell

     -- Nagyfrekvenciás gyors ciklus, erős munkadarab ütközés: Select -R hidraulikus puffer; könnyű ütési L fokozat, erős ütési H fokozat

  3. Lengésszög kiválasztása

     -- 90°-os billenő be-/kirakodás: Utótag 3/5

     -- 180°-os oda-vissza mozgatható indexelés, kétoldalas érzékelés: Utótag 2/4

     -- Egyedi tetszőleges korlátozott lengési tartomány: Univerzális modell A beállító csavarral

  4. A légikikötő elrendezése

     -- Kompakt, szűk belső géptér: E oldali elülső portos változat

     -- Szabványos külső szabad csővezeték: Alapértelmezett homlokoldali port

  5. Helyzetjelzés visszacsatolása

     -- Helyi jel szükséges a PLC reteszeléshez: M9BW mágneses kapcsolók felszerelése (2 db standard); csak egyoldali érzékelés S single switch

  6. Menet specifikáció

     -- Méret 10 / 20 kis keretek alapértelmezett M5 menet; közepes-nagy 30/50 opcionális G1/8 (XF), NPT1/8 (XN) amerikai menet

Tipikus ipari alkalmazási forgatókönyvek

     -- 3C elektronikai precíziós automatizálás: forgólapka pozicionálás, PCB többszögű optikai ellenőrzés, mikrokomponens indexelő egység

     -- Csomagoló gyártósorok: Palackzáró állomások, karton 90°-os irányváltás, forgó címke rögzítés

     -- Szerszámgép-rögzítések: Munkadarab megfordítása, bélyegző-indexelő pozicionálás

     -- Logisztikai válogató berendezés: anyagelterelő, csővezeték forgóütköző mechanizmus

     -- Mini manipulátorok végeffektusa: Robotcsukló forgása, vákuumos tokmány fel- és elfordítása

     -- Precíziós vizsgáló berendezés: Látásvizsgáló forgóasztal, többszögű légtömörség-ellenőrző berendezés

Pneumatikus áramkör-illesztési megoldások támogatása

  1. Szabványos általános áramkör

     -- AFC levegőforrás kétpontos kombináció → 4V210 5/2 mágnesszelep → PU levegőcső → MSQ forgóasztal (M9BW mágneses kapcsoló PLC-hez vezetékezve)

  2. Robbanásbiztos műhelyáramkör

     -- Robbanásbiztos levegőforrás-kezelő egység → 50-VFE robbanásbiztos 5 utas mágnesszelep → PU rugalmas tömlő → MSQB/MSQA forgóhenger veszélyes környezethez

  3. Mini Precision Micro Station

     --AC1500 mini légszabályozó szűrő → 3V sorozatú 3/2 mágnesszelep → PU4 vékony cső → MSQ10 / MSQ20 kis forgóasztal

Egy mondat összefoglalása

     A SOLH MSQ kétdugattyús fogasléces és fogaskerekes forgóasztal MSQB standard és MSQA nagy pontosságú osztályokra osztható, támogatja a 0-190°-ban állítható lengéscsillapítást, kettős gumi/hidraulikus lengéscsillapítást, kettős vég-/oldalsó levegőnyílás-elrendezést és központi üreges bekötési lyukat, 3-4x nagyobb forgatónyomatékot biztosít, mint az univerzális motor. elektronikai, csomagolási, szerszámgépi és tesztelő automatizálási sorokhoz.
