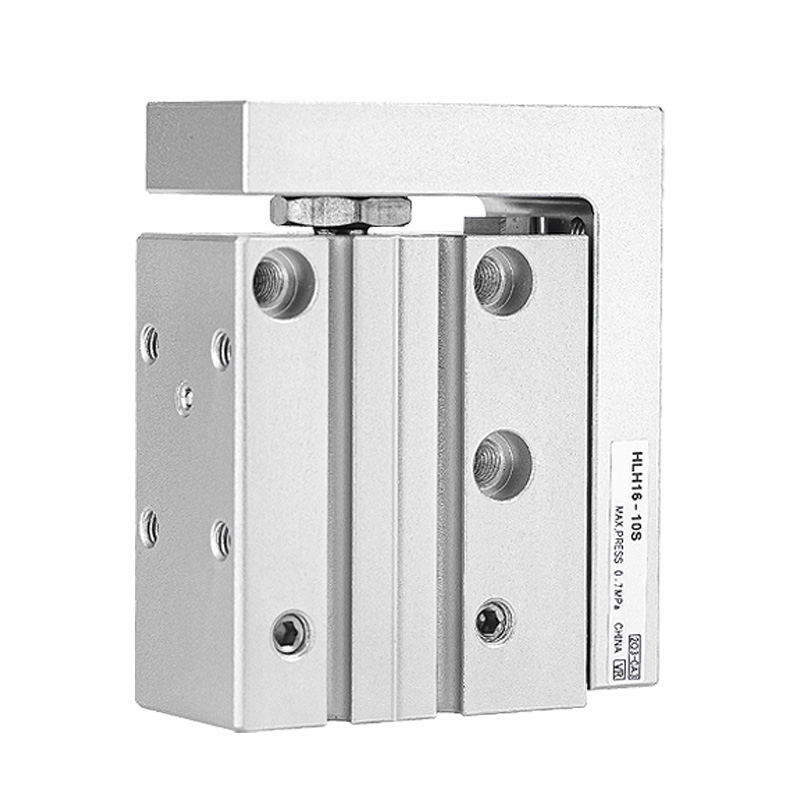

HLH sorozatú oldalsó sín precíziós lineáris csúszóhenger

HLH sorozatú oldalsín precíziós lineáris csúszóhenger (visszaforgató golyóvezető)

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH HLH sorozat egy alacsony profilú lineáris csúszóhenger, amely integrált oldalra szerelt L-alakú recirkulációs golyós lineáris vezetősínnel van felszerelve. Az ultravékony, karcsú test kialakítása a telepítés helyének megtakarítása érdekében kifejezetten precíziós összeszereléshez, kis terhelésű pozicionáláshoz és automatizálási berendezésekhez lett kifejlesztve, szűk szerelési távolsággal.

A sorozat áttekintése

     -- Sorozatkód: HLH (egyoldalsínes kialakítás, nincs szimmetrikus ikersínes változat)

     -- Vezetőrendszer: Oldalra szerelt recirkulációs golyós lineáris vezető (L-típusú integrált sín)

     -- Működési típus: Kettős működésű dugattyús henger

     -- Alkalmazható közeg: Tiszta sűrített levegő (szűrési pontosság ≥40 μm)

     -- Alapvető versenyelőnyök: Ultra vékony profil, 4 irányú rögzítési furatok, 3 irányú levegőnyílások elrendezése, kiváló helykihasználás

Alapvető műszaki specifikáció táblázat

Szerkezeti és teljesítménybeli előnyök

  1. Integrált oldalsó L-típusú recirkulációs golyós vezetősín

     Az egyrészes sín- és csúszókocsi-szerkezet kiváló egyenességet és elfordulásgátló pontosságot biztosít; az ultra keskeny vékony test nagymértékben csökkenti a teljes beépítési szélességet.

  2. Univerzális 4-utas rögzítési elrendezés

     A főtest alsó, oldalsó, elülső és hátsó végfelületén megmunkált menetes furatok felszerelése; rugalmas rögzítés négy irányból, hogy illeszkedjen a komplex kompakt berendezés elrendezéshez.

  3. Rugalmas, 3-utas légcsatlakozó-konfiguráció

     Levegő bemeneti/kimeneti nyílások a hátsó végén, az oldalsó oldalon és az elülső oldalon; rendkívül szabad csőelrendezés a tiszta és rendezett áramkör-elvezetéshez.

  4. Kettős rögzítőfelületek

     Menetes furatok a szerszámok felszereléséhez a csúszókocsi felső felületén és elülső oldalán egyaránt; pozicionáló csaplyukak a felső síkon, hogy garantálják a pontos pozicionálást.

  5. Előre megmunkált érzékelő hornyok

     Szabványos csúsztatható nyílások a hengertest mindkét oldalán a könnyű felszereléshez és a mágneses reed kapcsolók állítható pozicionálásához.

  6. Beépített úszócsukló

     A dugattyúrúd és a csúszókocsi közötti úszó csatlakozás kiküszöböli az oldalirányú terhelést, és megvédi a belső dugattyúegységet az elhajlás okozta sérülésektől.

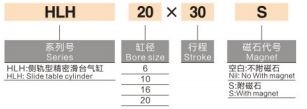

Modellkód elnevezési szabály

   1. Példa: HLH16×30S

     -- HLH: Oldalsín vékony csúszóhenger sorozatkódja

     -- 16: hengerfurat átmérője (mm)

     -- 30: Névleges lökethossz (mm)

     -- S: Beépített állandó mágneses gyűrű (standard gyári konfiguráció)

Elméleti kimeneti erő táblázat (egység: N)

Modellválasztási irányelvek és tipikus alkalmazások

  1. Kulcspontok kiválasztása

     -- Helyszűke prioritás: Válassza a HLH-t, ha a beépítési távolság rendkívül korlátozott, és ultravékony, keskeny csúszóműködtetőt igényel.

     -- Terhelési karakterisztika: Alkalmas könnyű, oda-vissza mozgáshoz, nyilvánvaló excentrikus oldalterhelés nélkül, nagy ismétlési pozicionálási pontossági igény.

     -- Összehasonlítás a HLQ sorozattal: HLH vékonyabb és helytakarékos; HLQ ikersín nagyobb merevséggel és nagyobb teherbírással.

  2. Tipikus ipari alkalmazási forgatókönyvek

     - Precíziós összeszerelő berendezések 3C elektronikai és félvezetőgyártáshoz

     -- Mini automatizált vizsgálóberendezések és ellenőrző állomások

     -- Könnyű teherbírású, precíziós szorító-, toló- és pozícionáló mechanizmusok

     -- Kis terhelésű, dugattyús mozgási egységek keskeny, kompakt gépek belsejében

Egy mondat összefoglalása

     A SOLH HLH ultravékony oldalsó L sínes lineáris csúszóhenger recirkulációs golyós megvezetéssel rendelkezik, támogatja a 4 irányú rögzítést és a 3 utas levegőnyílás-elrendezést beépített mágneses gyűrűvel, amely ideális kis terhelésű, precíziós pozicionáló pneumatikus működtető szerkezet szűk helyű 3C és félvezető automatizálási berendezésekhez.
