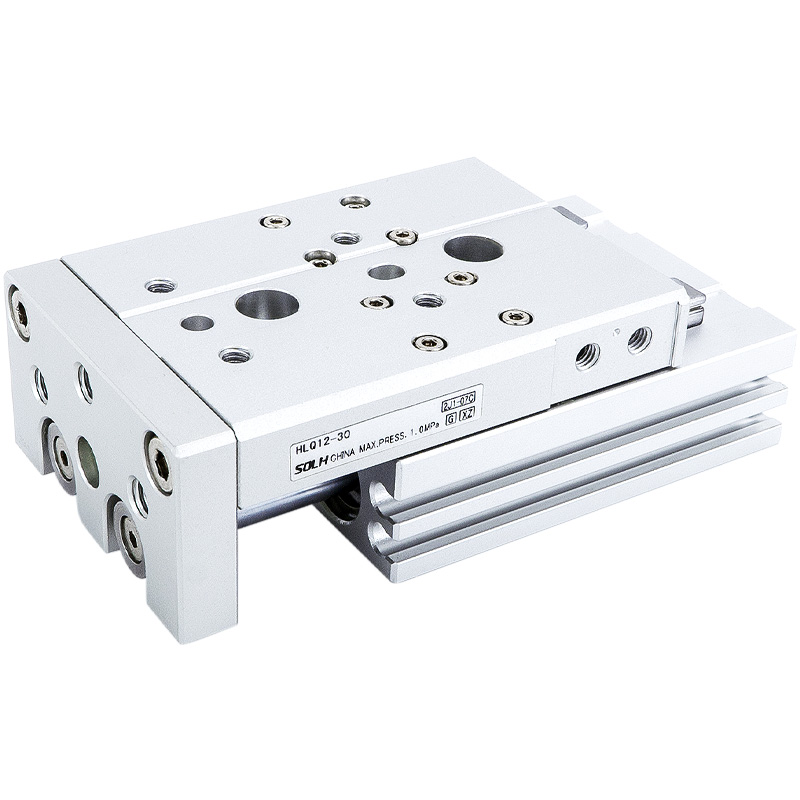

HLQ / HLQL sorozatú ikertengelyes precíziós lineáris csúszóhenger (visszaforgató golyóvezető)

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH HLQ / HLQL ikertengelyes precíziós csúszóhenger recirkulációs golyós lineáris vezetőmagszerkezettel rendelkezik, amely nagy pontosságú, nagy merevségű, sima lineáris oda-vissza mozgást biztosít az automatizált berendezések számára. Két változat könnyű-közepes és nagy excentrikus terhelésű munkakörülményeket fed le.

A sorozat áttekintése

     -- HLQ standard típus: hengertest a csúszó egység oldalán elhelyezve, kompakt teljes szélesség

     -- HLQL szimmetrikus típus: középre helyezett henger + kettős szimmetrikus vezetősínek, rendkívül nagy merevség és elhajlásgátló kapacitás

     -- Vezető szerkezet: Recirkulációs golyós lineáris vezető; egysín 6/8 furathoz, kettő párhuzamos sín ≥12 furathoz

     -- Üzemmód: Kettős hatású, oda-vissza mozgás

     -- Alkalmazható közeg: Sűrített levegő ≥40 μm szűrési pontossággal

Alapvető műszaki specifikáció táblázat

Szerkezeti és teljesítménybeli előnyök

  1. Kettős precíziós recirkulációs golyós vezetősínek

     - Alacsony súrlódás, rendkívül sima mozgás, kiemelkedő egyenesség és ismétlődő pozicionálási pontosság; integrált rozsdamentes, porálló bevonat a meghosszabbított élettartam érdekében.

  2. Beépített úszócsukló

     -- A dugattyú és a csúszószán közötti rugalmas úszócsatlakozás kiegyenlíti az oldalirányú erőt és az excenteres nyomatékot, megelőzve a dugattyúrúd deformálódását és a túlterhelés okozta károkat.

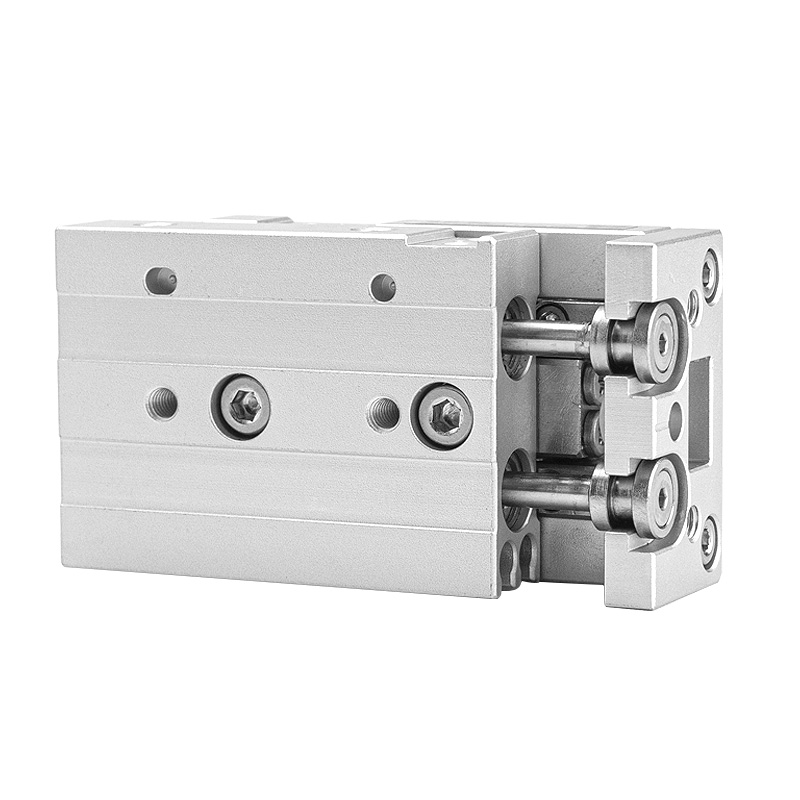

  3. Két párhuzamos dugattyúrúd kialakítás

     -- Megkettőzött kimeneti tolóerő, erőteljes csavarásgátló teljesítmény, a csúszó platform nulla forgása terhelés alatt.

 4. Többirányú szerelési elrendezés

     -- Menetes rögzítőfuratok az alsó, elülső és oldalsó felületeken a 3 irányú telepítéshez; precíziós helymeghatározó csapfuratok az alapon a gyors pontos rögzítés érdekében.

  5. 3-oldalas Jig rögzítési felületek

     -- Fúrt furatok a csúszda tetején és elülső felületén a szerszámozáshoz; pozicionáló tűlyukak a csúszka tetején, hogy garantálják a rögzítés ismételt pozicionálási pontosságát.

  6. Előre megmunkált érzékelő hornyok

     -- Szabványos csúsztatható nyílások a henger oldalán a gyors beszereléshez és a mágneses reed kapcsolók állítható helyzetéhez.

  7. Változatos puffer és leállító blokk kombinációk

     -- Opcionális rögzített légpuffer, állítható légpuffer (A/AS/AF), hidraulikus lengéscsillapító puffer (B/BF); több külső végállás-stop-tartozék is elérhető.

Szabványos modellelnevezési szabály

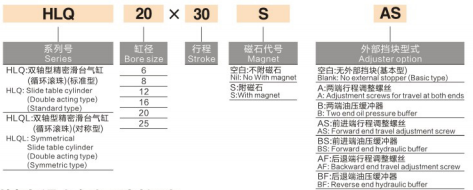

  1. Példamodell: HLQ20×30SAS

     -- HLQ = Standard ikertengelyes sorozat; HLQL = szimmetrikus, nagy merevségű ikersínes sorozat

     -- 20 = hengerfurat átmérője (mm)

     -- 30 = névleges lökethossz (mm)

     -- S = Beépített állandó mágneses gyűrű (kötelező standard konfiguráció)

     -- A = Két véggel állítható légpuffer

        AS = Első löketű, egyszeresen állítható légpuffer

        AF = Egy löketű, egyszeresen állítható légpuffer

     -- B = Kétvégű hidraulikaolaj-puffer

        BF = Egylöketű hidraulikaolaj-puffer

Elméleti kimeneti tolóerő táblázat (egység: N)

Kiválasztási irányelvek és tipikus alkalmazási forgatókönyvek

  1. Model Selection Logic

     -- HLQ Standard típus: Kompakt beépítési hely, közepesen kis terhelés, csekély vagy nincs excenteres oldalterhelés

     -- HLQL szimmetrikus típus: nagy terhelés, nyilvánvaló excentrikus eltolási terhelés, nagy merevség és rendkívül magas pozicionálási pontossági követelmények

  2. Tipikus alkalmazások

     Precíziós pozicionálás, automatikus munkadarab átvitel, pneumatikus befogó állomások; széles körben használják a 3C elektronikában, a félvezető gyártósorokban, az automatizált összeszerelő berendezésekben és a precíziós vizsgálóműszerekben.

Egy mondat összefoglalása

     A SOLH HLQ / HLQL ikertengelyes recirkulációs golyós csúszóhenger szabványos kompakt és szimmetrikus, nagy merevségű kettős változatokat kínál, opcionális levegő/hidraulikus ütközővel, csavarodásgátló ikerrúddal és lebegő csuklós kialakítással, az univerzális, nagy pontosságú lineáris aktuátor közepes és nagy terhelésű automatizált szorító-, átviteli és pozicionáló berendezésekhez.
