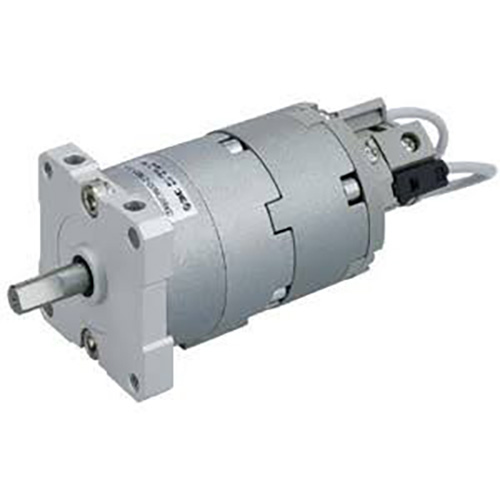

CRBU2 sorozatú szabadon rögzíthető lapátos típusú forgó működtető

Márka: SOLH by Richge Technology

Termékpozícionálás és alapvető szerkezeti jellemzők

     A SOLH CRBU2 sorozat egy mini lapátos forgó lengőhenger, amelyet korlátozott helyű, precíziós forgóállomásokhoz terveztek, ingyenes többirányú rögzítéssel, ultravékony könnyű testtel, nulla sebességi holtjátékkal és széles lengésszöggel. Rendelkezésre álló furatméretek: 10/15/20/30/40, egy-/kétlapátos opciókkal, hogy megfeleljen a különféle könnyű terhelésű forgólapátos igényeknek.

 1. Az alapvető tervezési jellemzők

     -- Közvetlen lapáthajtás (S egylapátos / D kétlapátos): sebességváltó nélkül, nulla holtjáték, egyenletes forgás és rendkívül precíz pozicionálás

     -- Teljesen szabadon rögzíthető hengeres körvonal: Felszerelhető felül/alsó/bal/jobb/axiálisan, extra rögzítőkonzolok nélkül; 12%-kal könnyebb, mint a CRB2 a sűrű, kompakt berendezés-elrendezés érdekében

     -- Teljes lengési szögtartomány: Egylapátos 90°/180°/270°; Kettős lapát 90°/100°, max. egylapátos elforgatás 270°-ig

     -- Kettős csőelrendezés: szabványos oldalsó port (utótag nélkül) / axiális port (E utótag) a különböző csővezeték-elrendezésekhez

     -- Bővíthető funkcionális modulok: Opcionális W szögbeállító egység és beépített mágnesgyűrű a mágneskapcsoló felszereléséhez; nincsenek radiálisan kiálló részek a szekrény helyének megtakarítása érdekében

     -- Prémium alacsony szivárgású tömítési rendszer: Speciális kompozit tömítés beépített pozicionáló ütközővel, rendkívül alacsony belső szivárgás, olajmentes működés tiszta gyártási környezethez

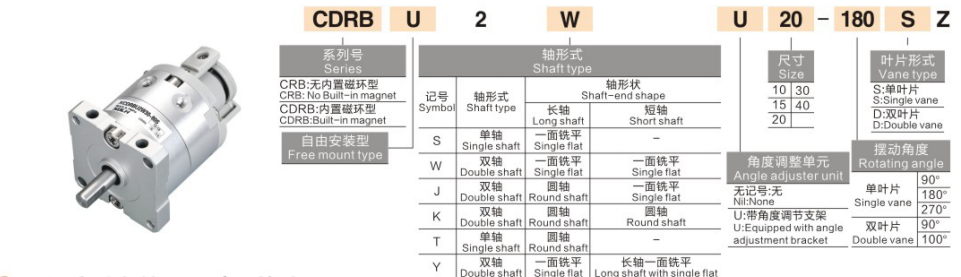

Teljes modellelnevezési szabály

  1. Modellpélda: CRBU2WU20-180SE-M9BW

 2. Szabványos rendelési referenciapéldák

     -- Szabványos egylapátos oldali port: CRBU2-20-180S

     -- Szögbeállítással + dupla lapáttal: CRBU2W30-90D

     -- Axiális port + mágneses kapcsoló: CRBU2-15-270SE-M9B

Szabványos univerzális műszaki adatok (vizsgálati nyomás: 0,5 MPa)

  1. Általános teljesítményparaméterek

     -- Üzemi nyomástartomány: 10/15 méret: 0,2~0,7 MPa; 20/30/40 méret: 0,15 ~ 1,0 MPa

     -- Környezeti üzemi hőmérséklet: 5 ~ 60 ℃ (nincs jegesedés a levegőcsövek belsejében)

     -- Szög ismétlési pozicionálási pontosság: ±0,01°, nulla holtjáték, stabil forgás

     -- Beépített puffer: Nincs; külső lengéscsillapító külön konfigurálható

     -- Megengedett ütközési kinetikai energia: 0,00015 ~ 0,04 J (a furatmérettel arányosan növekszik)

     -- Kenési követelmény: Gyári előzsírozott olajmentes kivitel

  2. Elméleti kimeneti nyomaték táblázat (Mértékegység: N·m @0,5 MPa)

  3. Súly és teljes méret referencia (180°-os specifikáció)

Alapvető versenyelőnyök

  1. A többirányú szabad rögzítés helyet takarít meg

     -- A hengeres sima test csavarokkal rögzíthető bármilyen felületre, konzolok nélkül; 12%-kal könnyebb test, az optimális választás a rendkívül kompakt, integrált berendezéskeretekhez

  2. Nulla holtjáték ultraprecíz szögpozicionálás

     -- A közvetlen lapáthajtás kiküszöböli a fogaskerekek közötti hézagot, az ultra sima forgást ±0,01°-os ismétlési pontossággal a szigorú precíziós szögszabályozó állomásokhoz

  3. Széles állítható lengéstartomány opcionális ütközőegységgel

     -- Egylapátos maximum 270°-os lengés; A W szögbeállító modul lehetővé teszi a fokozatmentesen állítható 0-240°-os löketet, kényelmes többállomásos szög finomhangolást

  4. A kettős lapát kétszeres nyomatékot ad le azonos körvonal mellett

     - Ugyanaz a külső méret, a D duplalapátos modell kétszer nagyobb nyomatékot biztosít az S egylapátoshoz képest a nagyobb forgó terhelés kezelésére

  5. Hosszú élettartamú olajmentes tömítőszerkezet

     -- Alacsony súrlódású kompozit tömítés, élettartama több mint 5 millió kapcsolási ciklus, kompatibilis a normál műhellyel és a pormentes tiszta gyártósorokkal

Szerelési módszerek és tipikus ipari alkalmazások

  1. Két fő rögzítési forma

     -- Közvetlen teströgzítés: csavarok bármilyen hengeres felületre rögzíthetők, axiális/radiális beépítés lehetséges, gyors szétszerelés és csere

     -- Kiegészítő síklemezes kombinált rögzítés: Rögzítés vízszintesen vagy függőlegesen a szerelőlapon keresztül, ideális robotvég effektorhoz, berendezés oldalsó és felső rejtett telepítéséhez

  2. Tipikus alkalmazási forgatókönyvek

     -- 3C elektronikai automatizálás: Mini komponensek billentése, kamera forgó pozicionálása, szögváltás, ellenőrző állomás forgó indexelése

     - Precíziós összeszerelő vonalak: csavarhúzó forgó mechanizmus, kapocs krimpelési szög beállítása, könnyű munkadarab 180°-os elfordítása

     -- Csomagológépek: Anyagterelőlap forgatás, címke rögzítési szög finomhangolása, rövid löketű forgó adagolás

     -- Általános automatizálási berendezések: berendezésajtó forgókapcsoló, gyártóállomás kapcsolás, nagyfrekvenciás, könnyű terhelésű oda-vissza forgás

Kiválasztás összehasonlítása: CRBU2 szabadon szerelhető VS CRB2 szabványos rögzítésű forgó működtető

3 lépésből álló gyorskiválasztási útmutató

  1. Furatméret kiválasztása nyomatékterhelés alapján

     -- Számítsa ki a tényleges üzemi nyomatékot, válasszon modellt 50%-os nyomaték biztonsági ráhagyással:

     -- 10 ≤ 0,13 N · m / 15 ≤ 0,33 N · m / 20 ≤ 0,82 N · m / 30 ≤ 2,06 N · m / 40 ≤ 3,92 N · m

  2. Lapát típus kiválasztása

     -- Könnyű kis nyomatékú terhelés → S egylapátos; Nagy, nagy forgóterhelés → D kettős lapát (kettős nyomatékkimenet)

  3. Konfiguráció egyeztetés

     -- A szög finomhangolása szükséges: W utótag hozzáadása a szögbeállító egységhez (0-240° fokozatmentesen állítható)

     -- PLC helyzetjel visszacsatolás: szerelje fel az M9B/M9BW mágneses kapcsolót a kétirányú forgási határ érzékelésére

     -- Csővezeték-irányítási igény: üres a szabványos oldalsó nyíláshoz, E utótag az axiális központi levegőnyíláshoz

Egy mondat összefoglalása

     A SOLH CRBU2 szabadon szerelhető lapátos forgóhenger tartó nélküli tetszőleges beszereléssel, nulla holtjátékkal ±0,01°-os pontossággal, kettős egy-/kétlapátos forgatónyomaték-lehetőségekkel és oldalsó/axiális légnyílás-elrendezéssel, opcionális W-szögbeállítóval és M9BW mágneses kapcsolóval, könnyű, kompakt megoldás 3C-hoz és precíziós könnyű összeszereléshez.
