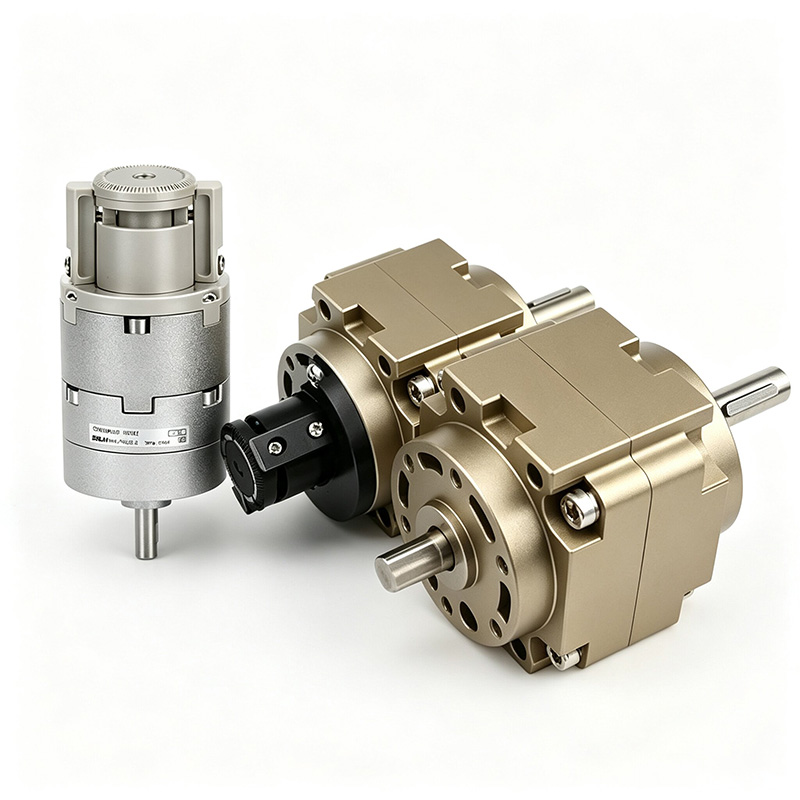

CRB1 / CRB2 sorozatú lapátos típusú forgó működtető

CRB1 / CRB2 sorozatú lapátos forgóműködtető (SOLH cserélhető)

Márka: SOLH by Richge Technology

Termékpozicionálás és a sorozat alapvető különbségei

     A SOLH CRB1 és CRB2 lapátos típusú forgó lengőhengerek, amelyeket egy- vagy kettős lapátokkal hajtanak meg. A fogaskerekek közötti hézag nélkül rendkívül kompakt testtel, alacsony forgási tehetetlenséggel és ultragyors reakcióidővel rendelkeznek.

     -- CRB2 (kis sorozat): furat 10-40 mm a könnyű terheléshez és szűk helyhez, kompakt, könnyű kialakítás

     -- CRB1 (nagy sorozat): furat 50-100 mm nagy terheléshez és nagy nyomatékhoz, teljes csapágytámasz kiváló ütésállósággal

     Egylapátos maximális lengési szög 270°/280°-ig, duplalapátos max 90°/100°. Széles körben használják az automatizálási állomások gyors forgatásához, indexeléséhez és pozicionálásához.

  1. CRB2 Small Standard Series

     -- Furatméretek: 10, 15, 20, 30, 40 mm

     -- Lapát opciók: S egylapátos / D kétlapátos

     -- Lengésszög: Egylapátos 90°/180°/270°; Dupla lapát 90°/100°

     -- Alapvető előnyei: Ultra kompakt, könnyű, alacsony indítási nyomás, oldalsó/axiális kettős port, opcionális szögbeállító és mágneses kapcsoló

     -- Alkalmazások: Kis terhelésű, nagy sebességű forgás, zárt térben végzett berendezések, 3C elektronika, csomagolás, miniatűr automatizálás

  2. CRB1 Large Heavy Duty Series

     -- Furatméretek: 50, 63, 80, 100 mm

     -- Lapát opciók: S egylapátos / D kétlapátos

     -- Lengésszög: Egylapátos 90°/180°/270°/280°; Dupla lapát 90°/100°

     -- Alapvető előnyei: nagy nyomaték, nagy teherbírás, teljes csapágytámasz, ütésálló, hosszú élettartam

     -- Alkalmazások: nehéz munkadarab billentése, nagyméretű indexelés, nehéz forgó szerelvények, nehézipari összeszerelő sorok

Univerzális mag műszaki előírások

  1. Általános szabványos paraméterek

  2. Elméleti kimeneti nyomaték 0,5 MPa mellett (magkiválasztási index)

   2.1 CRB2 nyomaték táblázat

   2.2 CRB1 nyomaték táblázat

 3 Megengedett radiális és axiális terhelési referencia

     -- CRB2-20: Radiális 120N, Axiális 80N

     -- CRB1-50: Radiális 245N, Axiális 196N

     -- CRB1-100: Radiális 588N, Axiális 490N

A belső szerkezet és a lapát működési elve

  1. Főbb alkatrészek: hengertest, egy-/kettős forgólapát, kimenő tengely, tömítőszerelvény, vég gumi ütköző, szögbeállító csavarok

  2. Működési logika: A sűrített levegő belép az egyik kamrába, hogy a lapátot a központi tengely körül foroghassa, miközben a másik kamra kiürül.

     -- Kettős lapát: Nyomaték megduplázva, korlátozott lengési szög ≤100°

     -- Egylapátos: Szélesebb lengési tartomány 270°-ig

  3. Egyedülálló alapvető előnyök

     -- Nincs fogaskerék- és fogasléces szerkezet, nulla holtjáték, egyenletes, csendes forgás ütési vibráció nélkül

     - Rendkívül kompakt körvonal, alacsony forgási tehetetlenség, ultragyors reakció (90°-os elforgatás < 0,1 s)

    -- Opcionális üreges átmenő tengely, kényelmes belső csővezetékekhez és vezetékek elvezetéséhez

     -- Kétvégű finomhangoló csavarok a lökethatárhoz; egylapátos 0-270°-ban, duplalapátos 0-90°-ban állítható

Teljes modellkódolási szabályok

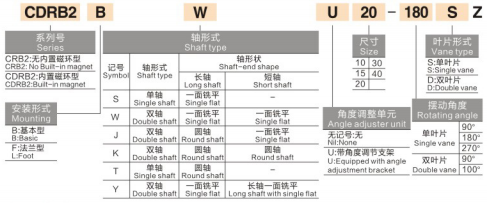

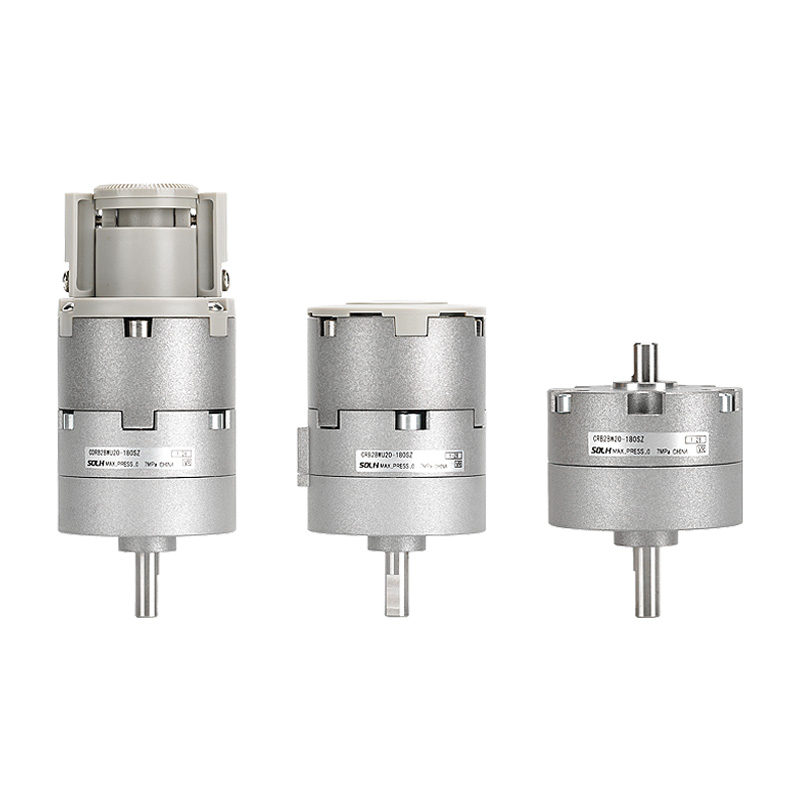

  1. CRB2 modellpélda: CRB2BW20-180SZ

     -- CRB2 = Kis lapátos forgóműködtető sorozat

     -- B = Alapkarimás rögzítés; L = lábtartó tartó

     -- W = Dupla meghosszabbított tengely; blank = Egytengelyes

     -- 20 = furatméret (10/15/20/30/40)

     -- 180 = lengésszög (90/180/270)

     -- S = Egylapátos; D = Dupla lapát

     -- Z = szögbeállító egységgel felszerelve; üres = standard beállító nélkül

          CDRB2 előtag = Beépített mágnesgyűrű a mágneses kapcsoló felszereléséhez

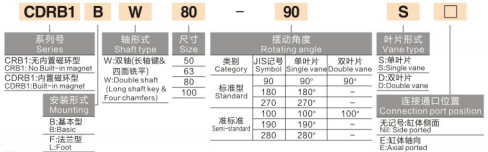

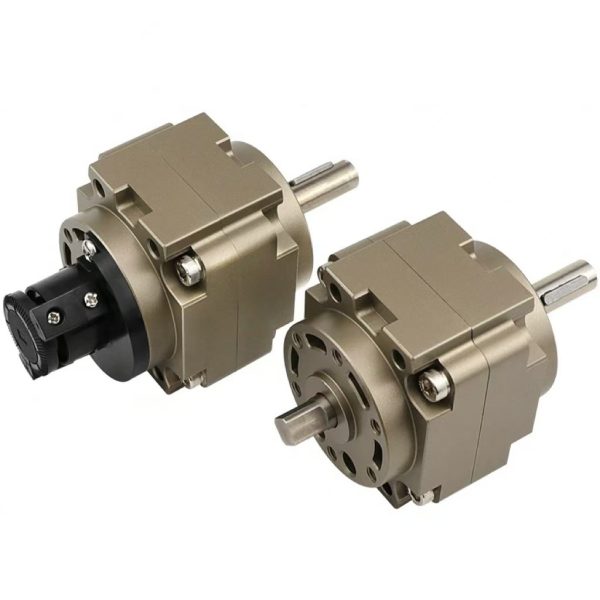

  2. CRB1 modell példa: CRB1BW50-90D

     -- CRB1 = Nagy, nagy teherbírású lapátos forgósorozat

     -- B = Alap rögzítés; W = Kettős tengely

     -- 50 = furatméret (50/63/80/100)

     -- 90 = lengésszög (90/180/270/280)

     -- D = kettős lapát; S = Egylapátos

        CDRB1 előtag = Mágnesgyűrűvel integrált modell

Lépésről lépésre kiválasztási útmutató és ipari alkalmazások

  1. Kiválasztási prioritási szabályok

     -- Nyomaték és méretmegosztás: Könnyű teher, szűk hely → CRB2 (10-40); Nagy forgatónyomatékú forgás → CRB1 (50-100)

     -- Lengésszög követelmény: 90° feletti elforgatás → Egylapátos S; Maximális nyomaték 90°-on belül → Dupla lapát D

     - Precíziós és sebességű kompromisszum: Lapát típusú nulla holtjáték, ismétlődő pozicionálás ±0,1°, ideális nagy sebességű, könnyű használathoz; A nagy pontosságú csapágyterhelés előnyben részesíti az MSQ fogasléces fogaskerekes forgóasztalt

     -- Funkció opciók: Finom szöghatár szükséges – válassza ki a Z utótag szögbeállító egységet; PLC pozíció visszacsatolás szükséges – válassza a CDRB mágneses integrált modellt

  2. Tipikus alkalmazási forgatókönyvek

     -- Könnyű teherbírású vonalak: Elektronikus alkatrészek átfordítása, címkeforgatás, palackkupak meghúzása, miniatűr anyagválogatás

     -- Nagy teherbírású állomások: nagy munkadarab 90°/180°-os elfordulás, futószalag indexelés, nehéz forgó rögzítőelemek

     -- Általános iparágak: Csomagoló, nyomda, élelmiszer-feldolgozás teljesen automatikus forgó pozicionáló állomások

Teljesítmény-összehasonlítás: CRB Lape VS MSQ fogasléc és fogaskerék forgómozgató

Egy mondat

     Összegzés A SOLH CRB2 kis méretű, könnyű és CRB1 nagy teherbírású lapátos forgatóhajtóművek nulla holtjátékú egy-/kétlapátos meghajtást alkalmaznak opcionális szögbeállítóval és mágneses kapcsolóval rendelkező CDRB változattal, amely gyors, alacsony tehetetlenségű forgást tesz lehetővé 0,05 ~ 24 N·m nyomatéktól, tökéletes a nagy sebességű elektronikai összeszereléshez, nagy sebességű lámpák összeszereléséhez és összeszereléséhez. automatizálási vonalak.
