A Richge Technology beltéri nagyfeszültségű földelőkapcsoló részletes bemutatása

    A Richge Technology üzleti alapjaira építve a nagyfeszültségű kapcsolóberendezés-tartozékok területén (korábban a nagyfeszültségű szigetelő alkatrészekre, a földelőkapcsoló alkatrészekre stb. összpontosítva), beltéri nagyfeszültségű földelő kapcsoló termékei a 12 kV-40,5 kV feszültségszintű villamosenergia-rendszerek alapvető biztonsági berendezéseiként helyezkednek el. Főleg beltéri alállomásokon, áramelosztó helyiségekben és nagyfeszültségű kapcsolóberendezések illesztésében használják, hogy kielégítsék a földelés védelmi igényeit a berendezések karbantartása során. A termékek megfelelnek az olyan ipari szabványoknak, mint a T/ZZB 2173-2021 "12kV～40.5kV beltéri nagyfeszültségű váltakozó áramú földelőkapcsoló". Az alábbiakban részletesen bemutatjuk a termék alapméreteit:

I. A termék áttekintése és a mag elhelyezése

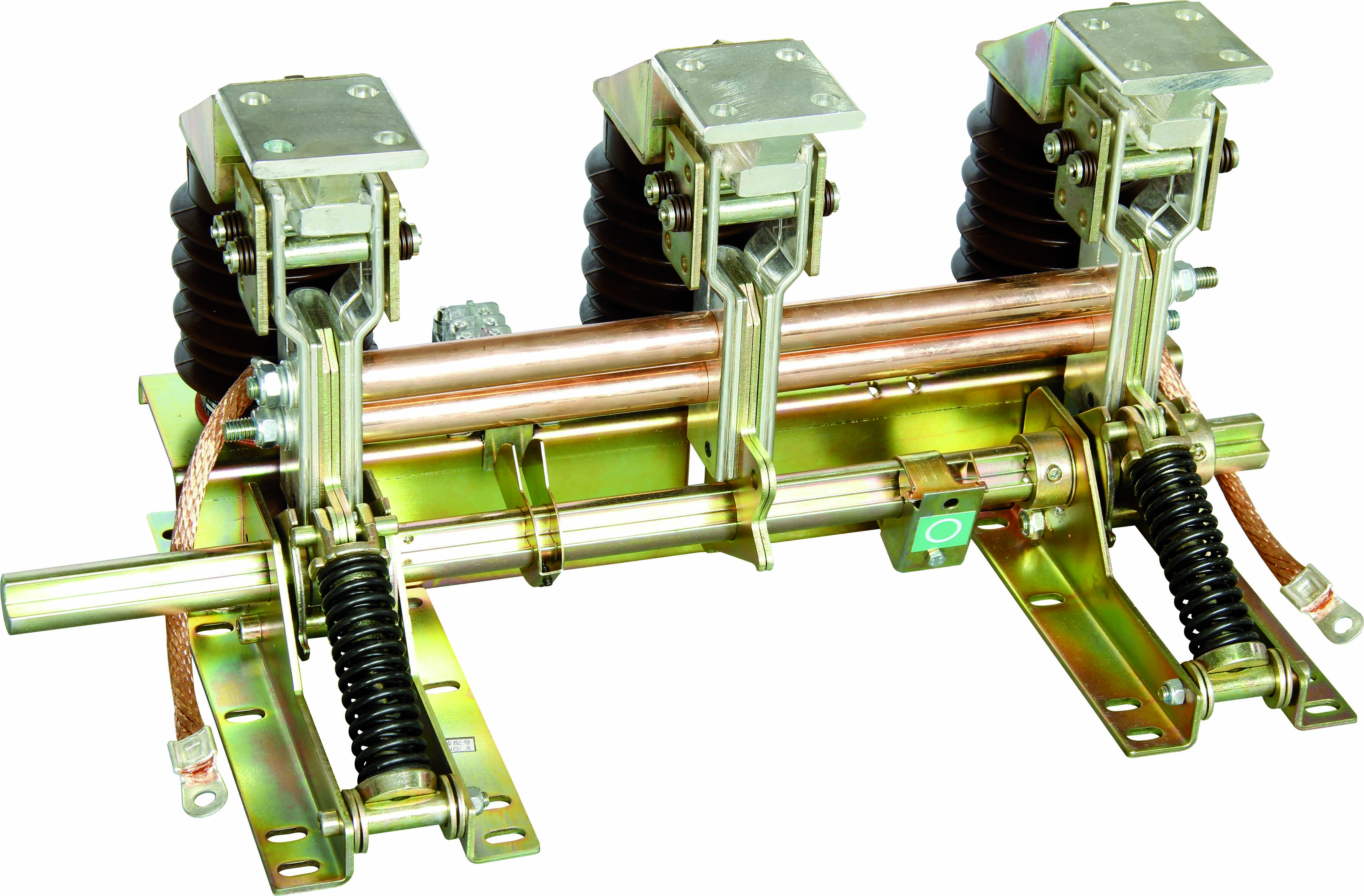

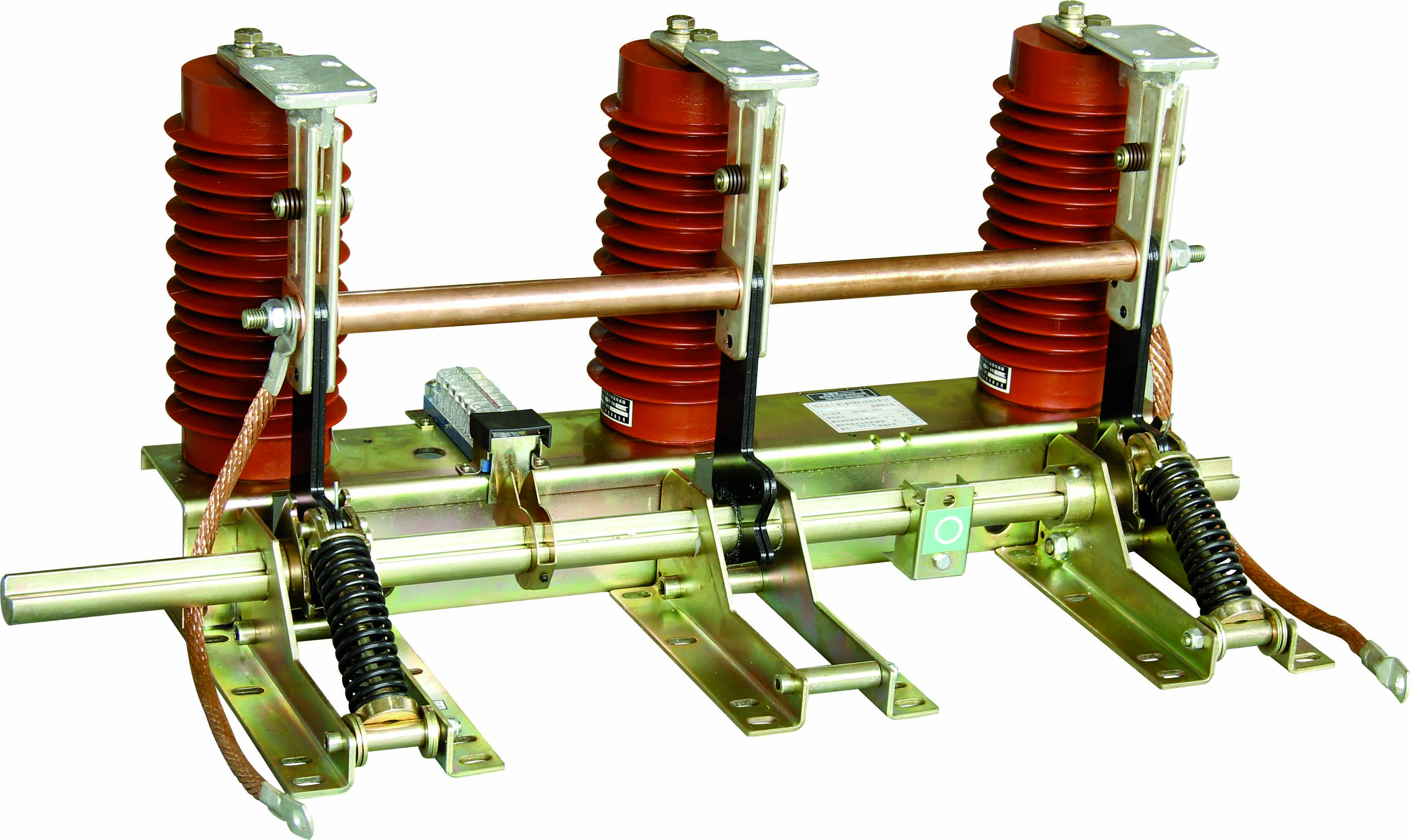

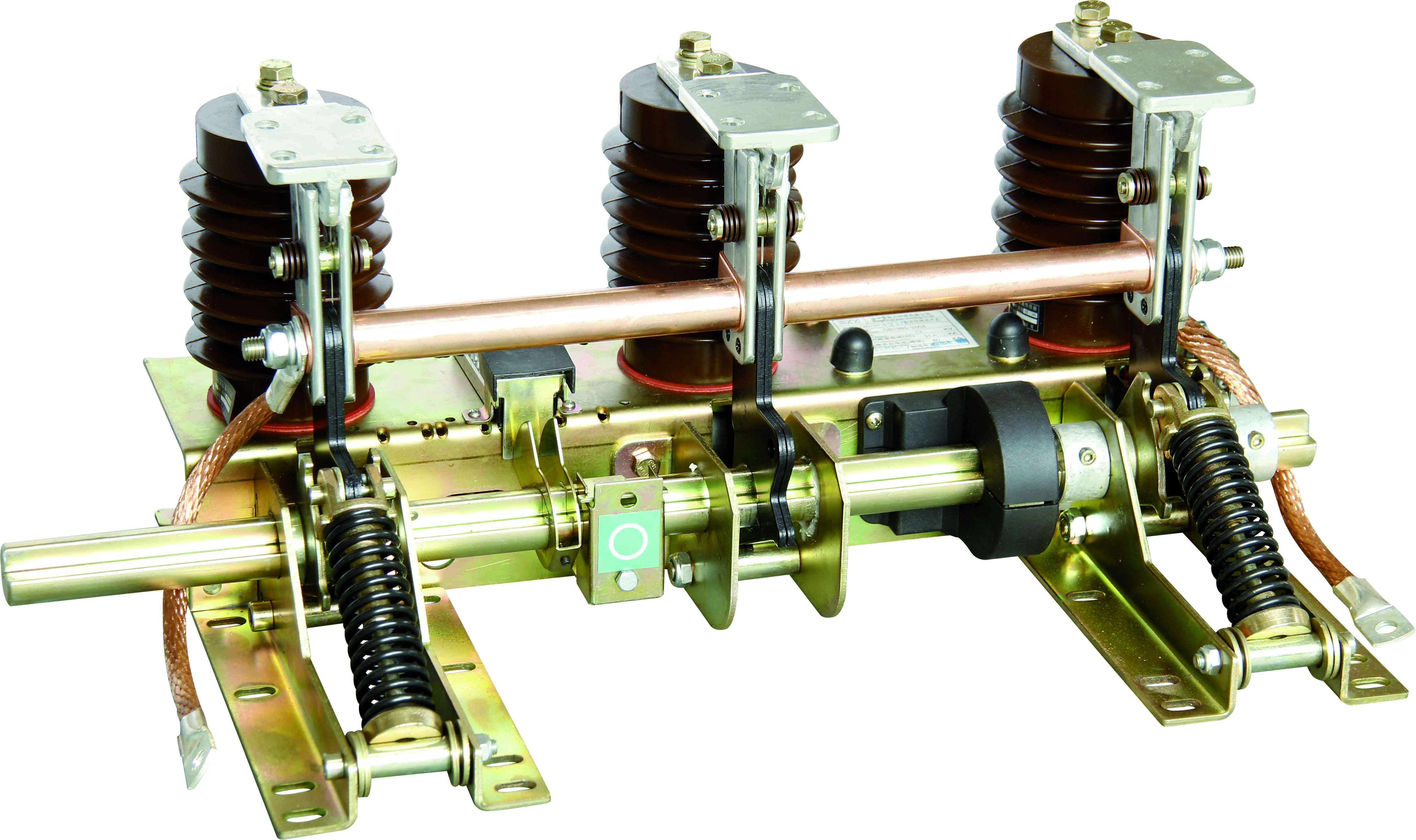

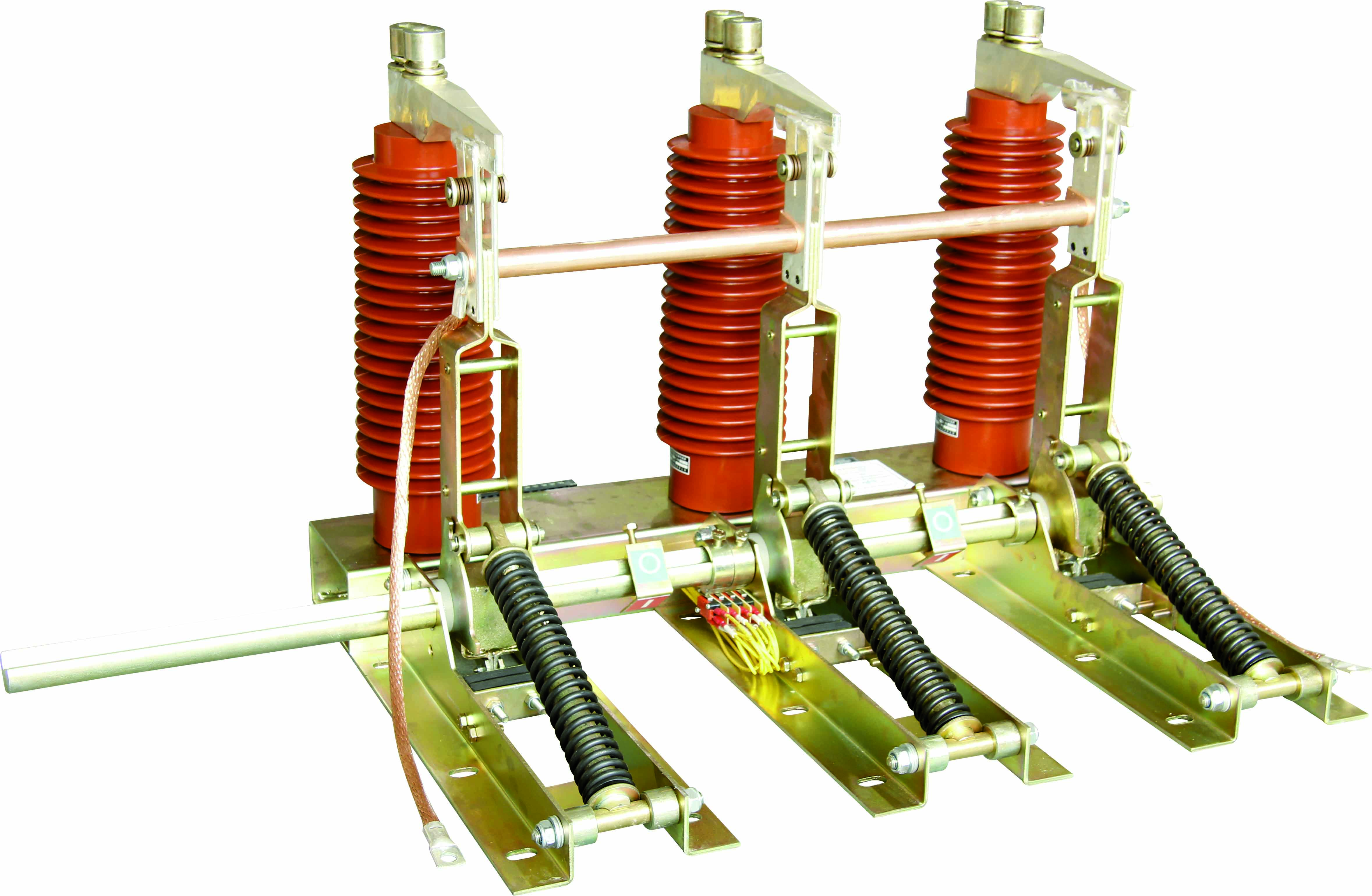

    A Richge beltéri nagyfeszültségű földelőkapcsoló egy mechanikus biztonsági földelőeszköz, amely leválasztó kapcsolónak minősül. Alapvető funkciója, hogy a nagyfeszültségű berendezések (például megszakítók, transzformátorok, kapcsolóberendezések) karbantartása során megbízható földelési áramkört alakítson ki a karbantartandó berendezés és az elektromos hálózat között, feloldja a maradék töltéseket, és egy „nyilvánvaló leválasztási pontot” biztosít a személyi áramütés vagy a váratlan áramellátás okozta károsodások elkerülése érdekében.

• Feszültséglefedettség: 12kV, 24kV, 40,5kV (alkalmazkodva a főáramú középfeszültségű beltéri energiarendszerekhez);

• Frekvencia adaptáció: 50 Hz (kompatibilis a hazai villamosenergia-rendszeri szabványokkal);

• Alapvető előnyei: Műszaki szinergia kialakítása a Richge nagyfeszültségű kapcsolótartozékaival (például szigetelő oszlopok, működtető mechanizmusok), kompakt felépítéssel, rugalmas működéssel és a zord környezettel szembeni ellenállással (alkalmazkodva a beltéri bonyolult forgatókönyvekhez, mint például a por, a hőmérséklet és a páratartalom ingadozása).

II.Főbb műszaki paraméterek (a T/ZZB 2173-2021 szabványnak megfelelően)

    A feszültségszint-besorolás szerint az alapvető műszaki paramétereket az alábbi táblázat tartalmazza, amelyek megfelelnek a GB/T 1985-2014 "Nagyfeszültségű váltakozó áramú leválasztókapcsolók és földelőkapcsolók" alapvető követelményeinek is:

III. Szerkezeti tervezés és működési elv

3.1 Magfelépítés (Moduláris kialakítás az egyszerű telepítés és karbantartás érdekében)

    A kiforrott iparági architektúrára hivatkozva és a Richge kiegészítő eljárási előnyeivel kombinálva a termék főként a következő összetevőkből áll:

• Konzol: vékony acéllemezek hideg hajlításával és hegesztésével kialakítva, felületi korróziógátló kezeléssel (horganyzás/permetezés) a szerkezeti szilárdság biztosítása érdekében;

• Földelőkés szerelvény: T2 vörösréz hidegen húzott alakítás, kontakt ezüstbevonat réteg keménysége ≥HV120 (csökkenti az érintkezési ellenállást és javítja a korrózióállóságot);

• Statikus érintkezés: Karimás késéles kialakítás, tárcsarugóval együttműködve a megbízható érintkezés és a laza felmelegedés elkerülése érdekében;

• Működési mechanizmus: Támogatja a kézi/elektromos kettős üzemmódot (az elektromos modell motoros meghajtó egységet tartalmaz), integrálva nyomórugós energiatároló szerkezettel;

• Szigetelő alkatrészek: Az epoxigyanta szigetelők APG automatikus préselési eljárást alkalmaznak (nagy szigetelési szilárdság, alacsony részleges kisülés);

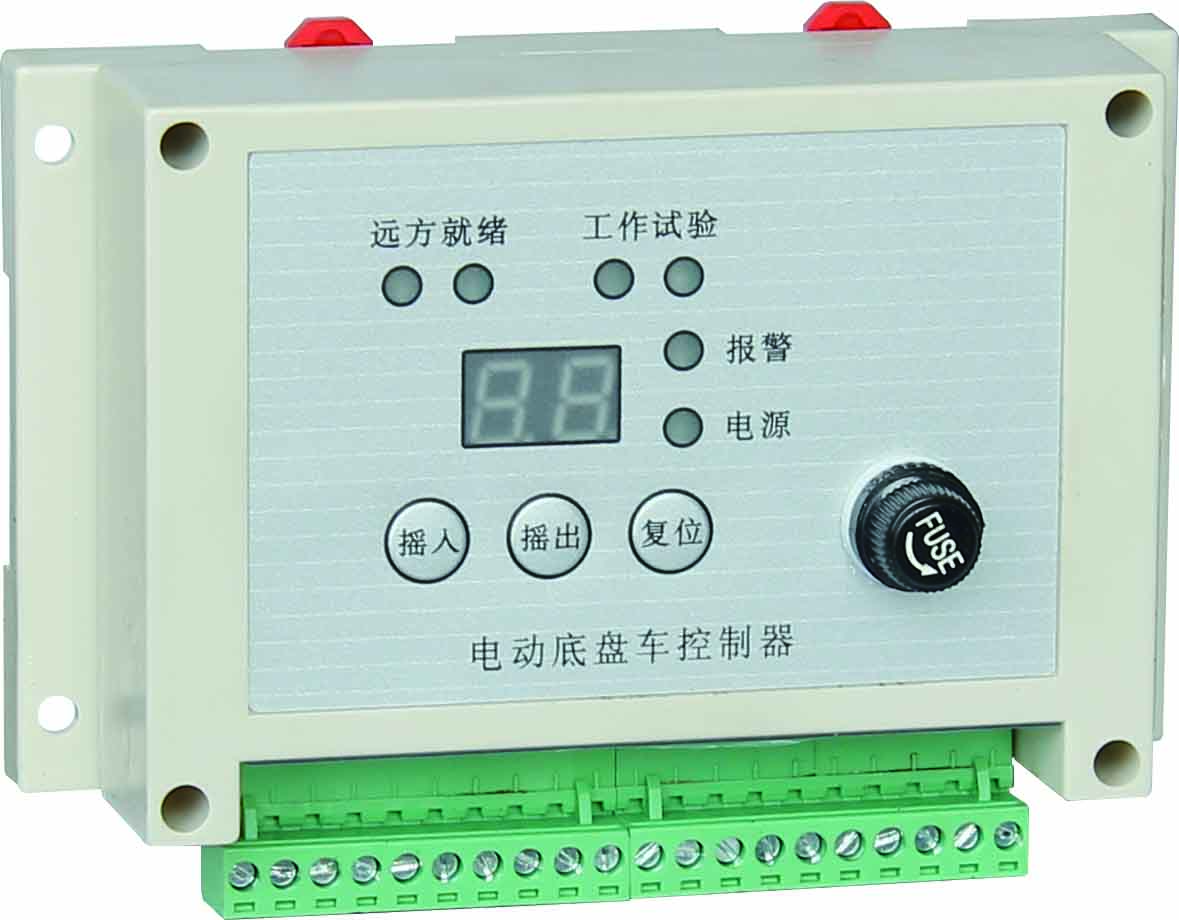

• Intelligens vezérlőmodul (opcionális): Tartalmazza a motor leállás elleni védelmét (≥5-szörös névleges áram), a működési időkorlát védelmet, a feszültségingadozás elleni védelmet (80%-120%-os névleges érték), IP3X védelmi fokozatot;

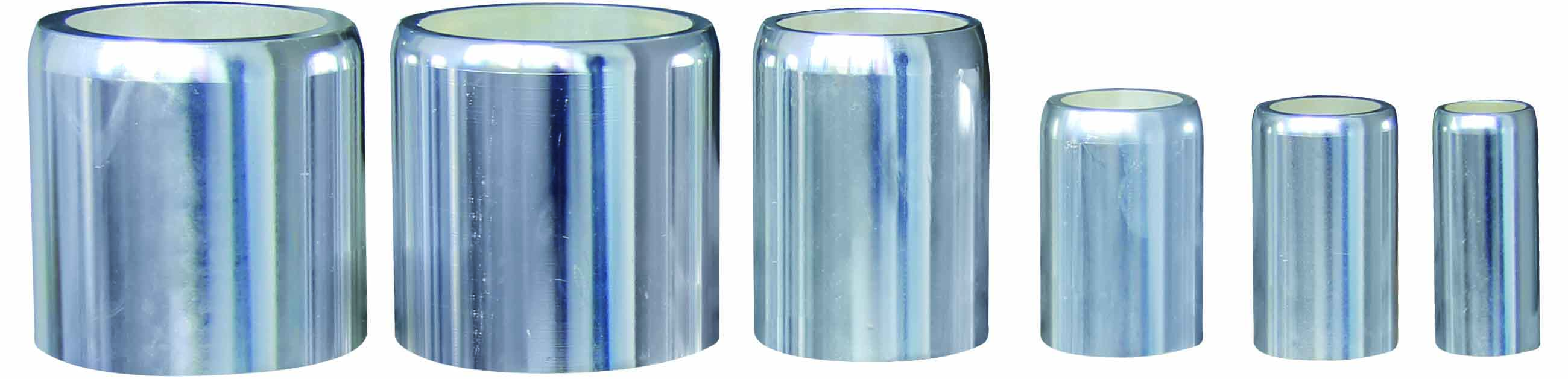

• Segédelemek: Vezető hüvely (szigetelés szigetelés), rugalmas csatlakozás (kompenzálja a szerelési hibát), helyzetérzékelő (visszacsatoló nyitás és zárás állapota).

3.2 Működési elv (nyomórugós energiatároló által hajtott, a kézi működési sebességtől független)

(1) Zárási művelet

1. Manuálisan/elektromosan hajtsa meg a működtető mechanizmust, a forgatónyomatékot a főtengelyre továbbítják, az ellenállási nyomaték leküzdésével a forgattyúkart forgatni;

2. A földelőkés működtető rúdja áthalad a nyomórugó holtpontján, és a nyomórugó azonnal energiát bocsát ki, hogy a földelő kést gyorsan bezárja;

3. A helyben történő zárás után a földelőkés szorosan érintkezik a statikus érintkező karimával a tárcsarugón keresztül, hogy megbízható földelő áramkört hozzon létre.

(1) Zárási művelet

1. A működtető mechanizmus fordított nyomatékot alkalmaz, és a főtengely legyőzi a fő nyomatékot és a rugóerőt, hogy a forgattyúkart hátrafelé forogjon;

• Élettartam: Amikor a mechanikai élettartam eléri az M2 osztályt (10 000-szer), a kulcsteljesítmény továbbra is megfelel a szabványos követelményeknek;

3. Helyben történő nyitás után a törésnyitó távolság megfelel a szabványos követelményeknek, nyilvánvaló elektromos szigetelést képezve.

IV. Alapfunkciók és alkalmazási forgatókönyvek

4.1 Alapvető biztonsági funkciók

1. Kényszerretesz elleni védelem: Valósítson meg mechanikus/elektromos reteszelést a nagyfeszültségű kapcsolóberendezések főkapcsolójával (ha a főkapcsoló nincs kinyitva, a földelő kapcsolót nem lehet bezárni; ha a földelő kapcsoló zárva van, a főkapcsolót nem lehet bezárni) a helytelen működés elkerülése érdekében;

2. Maradék töltés kioldása: Gyorsan kisüti a maradék töltéseket a berendezésben a földelés után, hogy elkerülje az elektrosztatikus sokkot a karbantartás során;

3. Rövidzárlati kapacitás: Az E2 osztályú teljesítmény képes kezelni a karbantartás során fellépő hirtelen rövidzárlati hibákat, hogy elkerülje a berendezés kiégését;

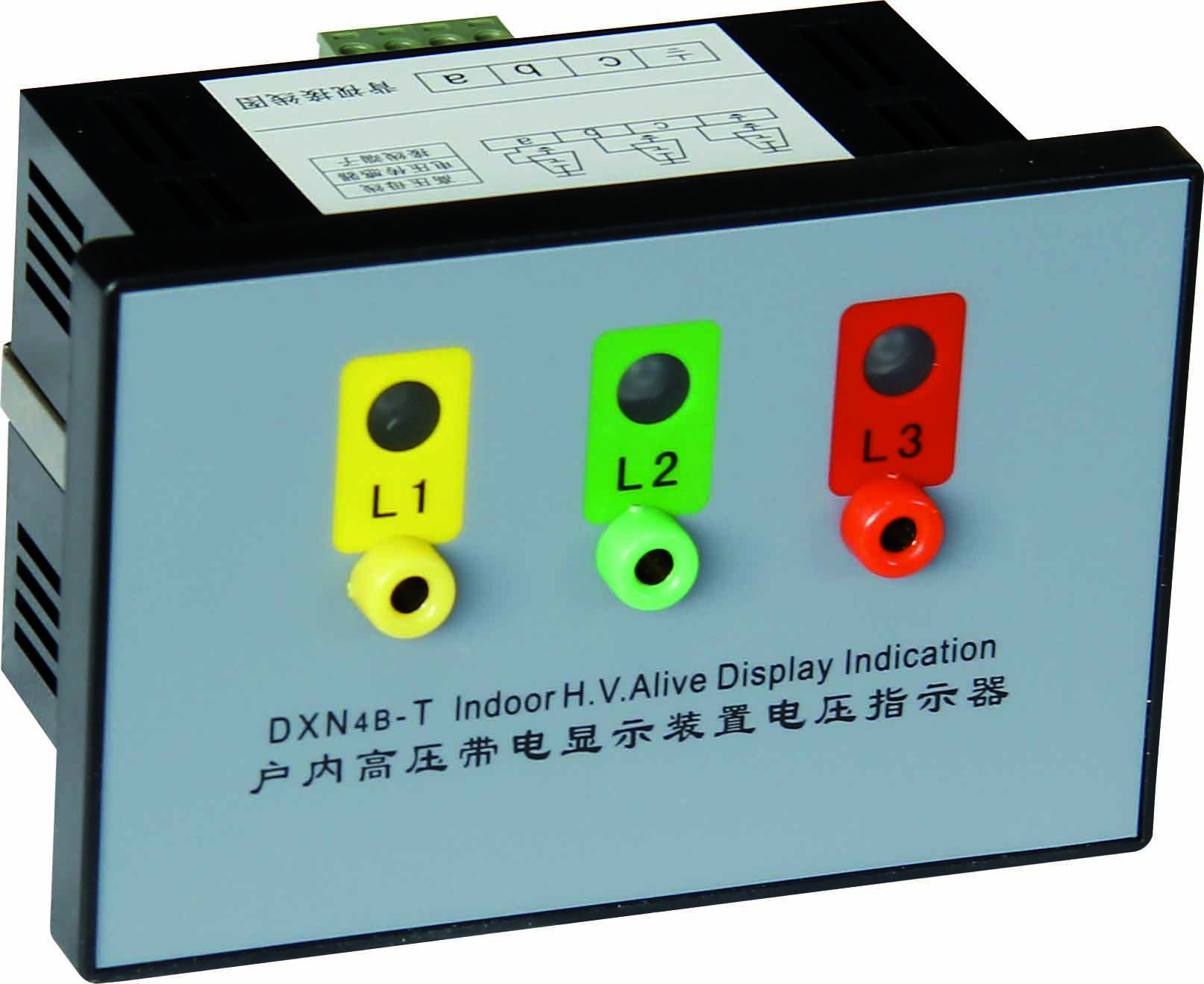

4. Állapotábrázolás: Mechanikus helyzetjelzővel (egyértelmű nyitási/zárási jelek), opcionális élőkép-megjelenítő eszközzel (megfelel a DL408-91 előírásoknak).

4.2 Tipikus alkalmazási forgatókönyvek

• Beltéri alállomások: 12 kV-40,5 kV-os megszakítókkal és leválasztó kapcsolókkal használható gyűjtősín és transzformátor karbantartási földeléséhez;

• Nagyfeszültségű kapcsolóberendezések illesztése: "Magas-alacsony feszültségű szinergiát" alakít ki a Richge kisfeszültségű kapcsolóberendezés-tartozékokkal, amelyek MNS-hez, GCS-hez és más szekrényekhez alkalmazkodnak, mint karbantartási földelési komponensek kimenő szekrényekhez és mérőszekrényekhez;

• Ipari áramelosztó rendszerek: Nagyfeszültségű berendezések (például nagyfeszültségű motorok, egyenirányító szekrények) karbantartási védelme nagy gyárakban és bányatulajdonú erőművekben;

• Új energetikai forgatókönyvek: Beltéri áramelosztó eszközök (például 35 kV-os kapcsolóberendezések) biztonsági földelése fotovoltaikus/szélerőmű-erősítő állomásokon.

V. Telepítési és karbantartási pontok

5.1 Főbb telepítési követelmények

1. Alapozás adaptálása: A beépítési felület szinthibája ≤1mm/m, a földelési hurok ellenállása ≤0,5Ω (megbízhatóan kell csatlakoztatni az állomás földelő hálózatához);

2. Reteszelési együttműködés: Győződjön meg arról, hogy a reteszelő mechanizmus a kapcsolóberendezés főkapcsolójával zökkenőmentesen, elakadás nélkül működik (a jobb kompatibilitás érdekében ajánlatos a Richge eredeti retesztartozékait használni);

3. Elektromos huzalozás: Az elektromos modell vezérlővezeték-csatlakozásának meg kell felelnie a feszültségszintnek (például AC220V/DC220V), és a vezetékek kivezetéseinek meghúzási nyomatékának meg kell felelnie a kézikönyv követelményeinek;

4. Átvételi teszt: A beszerelés után ellenőrizni kell a nyitási és zárási aszinkronizmust, a hurokellenállást és a szigetelési teljesítményt (teljesítmény-frekvencia ellenállási feszültség, részleges kisülési teszt).

5.2 Rendszeres karbantartás és hibaelhárítás

(1) Karbantartási ciklus és tartalom

4.2 Tipikus alkalmazási forgatókönyvek

• Zárási elakadás: Ellenőrizze, hogy a hajtókar és a főtengely közötti kapcsolat laza-e, vagy nem deformálódott-e az érintkező (a deformálódott részeket ki kell cserélni);

• Túlzott érintkezési ellenállás: Polírozza az érintkező oxidréteget, egészítse ki az ezüstbevonatot (vagy cserélje ki az érintkező szerelvényt);

• Elektromos működési hiba: Ellenőrizze, hogy kioldott-e a motor leállás elleni védelme (a vezérlőt alaphelyzetbe kell állítani), vagy nem kopott-e a hajtómű;

• Túlzott részleges kisülés: Tisztítsa meg az olajfoltot a szigetelő részek felületén, ellenőrizze, hogy nincs-e repedés a szigetelőn (szükség esetén cserélje ki a szigetelőt).

VI. Szabványmegfelelés és minőségi elkötelezettség

6.1 Megfelelő szabványok

• Csoportszabvány: T/ZZB 2173-2021 „12kV～40,5kV beltéri nagyfeszültségű váltakozó áramú földelőkapcsoló”;

• Nemzeti szabvány: GB/T 1985-2014 "Nagyfeszültségű váltakozó áramú leválasztó kapcsolók és földelő kapcsolók", GB/T 11022-2020 "A nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványok közös műszaki követelményei";

• Vizsgálati szabvány: GB/T 14598.26-2015 „Elektromágneses kompatibilitás – Tesztelési és mérési technikák – Elektrosztatikus kisüléstűrési teszt” (EMC-teszt), sópermet-teszt (hárombiztos ellenőrzés).

6.2 Minőségi elkötelezettség

• A termék jótállási ideje: 1 év (kivéve az emberi kárt vagy a vis maiort);

• Élettartam: Amikor a mechanikai élettartam eléri az M2 osztályt (10 000-szer), a kulcsteljesítmény továbbra is megfelel a szabványos követelményeknek;

• Szerviztámogatás: Telepítési útmutatást, karbantartási oktatást és alkatrészellátást biztosít (a támogatást a Richge hivatalos webhelyén vagy az ügyfélszolgálaton keresztül szerezheti be).

VII. A részletes információk megszerzésének módjai

    A Richge Technology beltéri nagyfeszültségű földelőkapcsoló teljes termékkézikönyvének beszerzéséhez (beleértve a konkrét modellparamétereket, telepítési rajzokat, tesztjelentéseket) a következő módszereket használhatja:

1. Látogassa meg a Richge hivatalos webhelyét (www.richgeswitchgear.com), és kérdezzen rá a "High-Voltage Products" vagy a "Technical Download" szakaszban;

• Szigetelő alkatrészek: Az epoxigyanta szigetelők APG automatikus préselési eljárást alkalmaznak (nagy szigetelési szilárdság, alacsony részleges kisülés);

3. Küldjön egy e-mailt a Richge ügyfélszolgálati e-mail címére, és kérjen testreszabott műszaki megoldást.
