CY1 sorozatú mágneses tengelykapcsoló rúd nélküli henger | Klasszikus gazdasági alapmodell

Márka: SOLH by Richge Technology

CY1S
CY1L

Termék áttekintése

     A SOLH CY1 sorozat egy klasszikus és gazdaságos mágneses tengelykapcsoló rúd nélküli henger, amely a továbbfejlesztett CY3 sorozat alapvető elődjeként szolgál. Érintkezés nélküli mágneses szinkron hajtószerkezetet alkalmaz, ahol a belső dugattyú és a külső csúszóasztal egyszerre mozog erős mágneses erő hatására. Teljesen zárt, szivárgásmentes működéssel, kompakt szerkezettel és költséghatékony teljesítménnyel rendelkezik, ezért a könnyű és közepes terhelésű és közepes hosszúságú lineáris hajtási alkalmazásokhoz ajánlott. A φ6 és φ63 mm közötti furattartománnyal, az 1000 mm-ig terjedő szabványos lökettel és a maximálisan 1500 mm-es meghosszabbított lökettel ez a sorozat változatos vezetőmodelleket kínál, hogy megfeleljen a több forgatókönyv követelményeinek, így ez az előnyben részesített pénztárcabarát, tiszta minőségű rúd nélküli működtető az általános automatizált gyártósorokon.

Alapvető pozicionálás és szerkezeti jellemzők

• Mágneses tengelykapcsoló meghajtás és tiszta, szivárgásmentes teljesítmény: A dugattyún és a csúszóasztalon beépített nagy szilárdságú állandó mágnesek nem mechanikus szinkron átvitelt valósítanak meg. A teljesen zárt hengerhenger kiküszöböli a levegő szivárgását és a porkibocsátást, teljesen alkalmazkodik a szigorú tiszta munkakörnyezethez az elektronikai, orvosi berendezések és élelmiszer-feldolgozó iparban.

• Klasszikus alapszerkezet és magas költségű teljesítmény: A kevesebb alkatrészt tartalmazó minimalista mechanikai szerkezetnek köszönhetően a CY1 sorozat hatékonyan csökkenti a gyártási költségeket, és nagyobb költség-versenyképességet kínál, mint a továbbfejlesztett CY3 sorozat. Az alap CY1B modellnek nincs integrált rögzítési felülete, és a telepítéshez kétvégű tartókonzolokra van szükség. Alapvető kopásálló gyűrűvel és porálló gyűrűkonfigurációval felszerelt, minimális üzemi nyomása 0,18 MPa, élettartama valamivel rövidebb, de teljesen alkalmas a hagyományos szabványos munkakörülményekre.

• Változatos származékos modellek a teljes lefedettség érdekében: A teljes termékpaletta többféle vezérlőtípust lefed, hogy megfeleljen a különböző pontossági és terhelési igényeknek:

• CY1B: Alaptípus vezetőszerkezet és szerelési felület nélkül, külső vezetősínt és kétvégű konzolokat igényel.

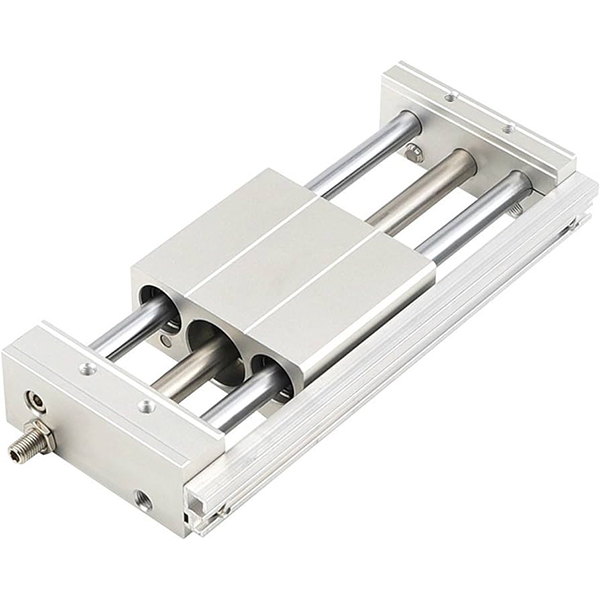

• CY1S: Csúszóvezető típus beépített csúszócsapággyal, amely támogatja a kis terhelésű működést külső vezetők nélkül.

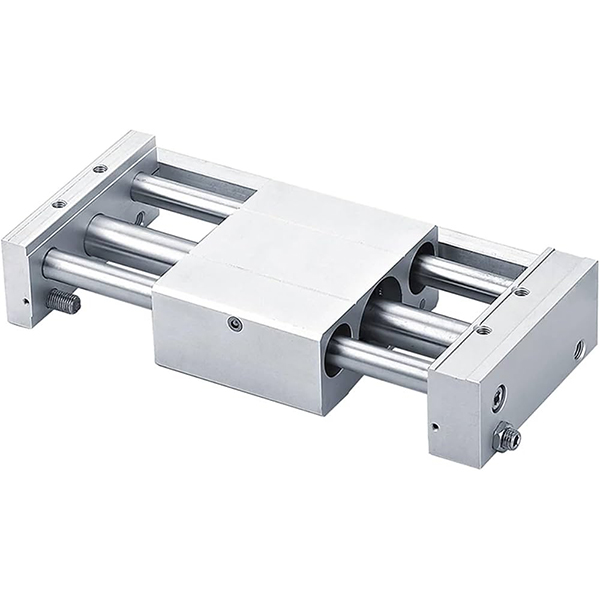

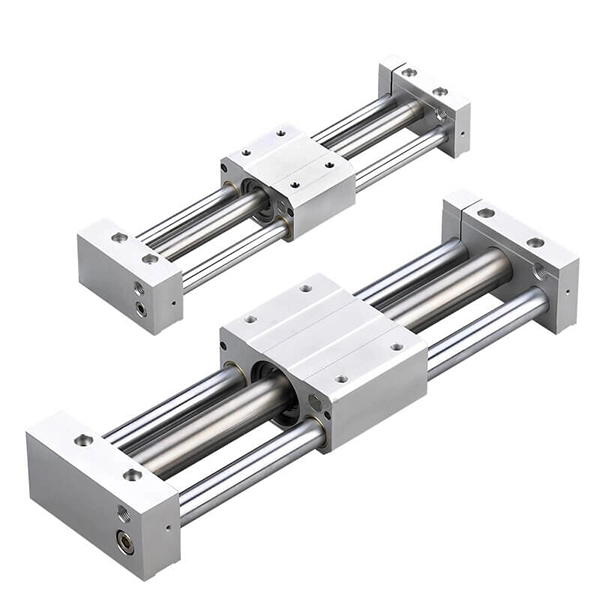

• CY1L: Golyóscsapágy-vezető típus, rendkívül sima csúszással és megnövelt teherbírással a stabil, nagyfrekvenciás mozgáshoz.

• CY1H: Nagy pontosságú vezető típus, kiváló ismétlési pozicionálási pontossággal a precíziós átviteli forgatókönyvekhez.

• CY1F: Alacsony profilú vékony típus 29%-kal csökkentett teljes magassággal, tökéletesen alkalmas ultrakompakt berendezések telepítési helyeire.


• Standard puffer és opcionális nagy sebességű konfiguráció: A szabványos kétvégű gumipufferek hatékonyan elnyelik a működési hatásokat és csökkentik a működési zajt. Az opcionális külső hidraulikus ütközők támogatják a stabil működést maximum 500 mm/s sebességgel közepes-nagy sebességű ciklikus munkakörülmények között.

• A mágneses kapcsolók széles körű kompatibilitása: A hengertesten lévő fenntartott univerzális kapcsolóhornyok kompatibilisek a D-M9 sorozatú és a D-A9 sorozatú mágneses kapcsolókkal, lehetővé téve az önkényes helyzetbeállítást és a rugalmas löketjel-visszacsatolást.

Teljes modellkódolási szabály

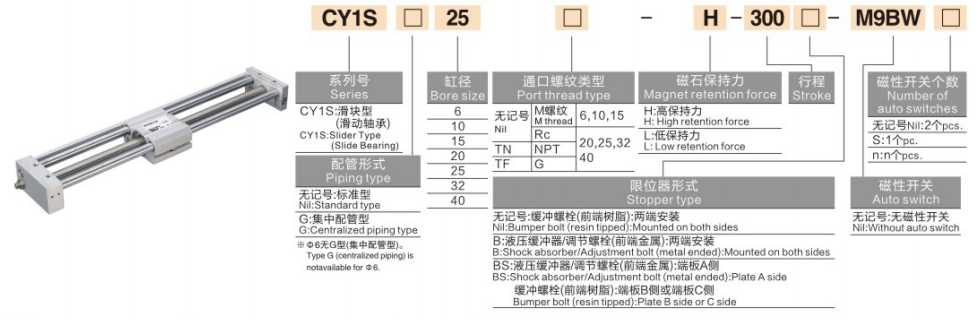

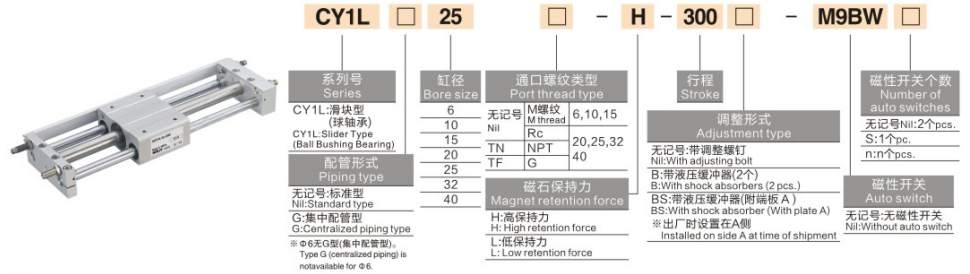

Modellpéldák: CY1B20-500 | CY1S40-800-M9PL

Szabványos rendelési hivatkozási példák

• CY1B20-500: 20 mm-es furat, 500 mm-es löket, alaptípus mágneskapcsoló nélkül

• CY1S40-800-M9PL: 40 mm furat, 800 mm löket, csúszóvezető típusú mágneses helyzetkapcsolóval

Alapvető műszaki adatok (20 ℃ normál állapot)

1. Alapvető általános előírások

• Üzemmód: Kettős működésű mágneses csatolás érintésmentes szinkron átvitel

• Munkafolyadék: Sűrített levegő (olajmentes működés szabvány)

• Környezeti hőmérséklet: 5 ~ 60 ℃ (nincs fagyos munkakörnyezet)

• Üzemi nyomástartomány: 0,18-0,7 MPa; Ellenőrző nyomás: 1,05 MPa

• Normál működési sebesség: 50-500 mm/s

• Puffer mód: Szabványos kétvégű gumipuffer; opcionális külső hidraulikus puffer nagy sebességű forgatókönyvekhez

• Mágneses tartóerő: 49 ~ 2450N (fokozatosan növekszik a furat méretével)

2. Kulcsteljesítmény-paraméterek diagramja (@0,5 MPa)

Alapvető konfigurációs és kiválasztási irányelvek

1. Furatméret kiválasztása terhelés és tolóerő alapján

• φ6 ~ φ15 (Micro Light Duty): Alkalmas ≤2,5 kg-os terheléshez, rövid löketű precíziós alkatrészek átvitelére miniatűr elektronikus precíziós berendezésekben.

• φ20 ~ φ32 (Általános könnyű teherbírás): 4-10 kg könnyű teherrel illeszkedik, ideális a hagyományos, hosszú löketű tolási és húzási műveletekhez (≤1000 mm) általános automatizált gyártósorokon.

• φ40 ~ φ63 (közepes teljesítményű): 16-40 kg-os közepes terhelésű forgatókönyvekhez alkalmazható, tökéletesen alkalmazkodik a hosszú löketű kezeléshez és a nagyfrekvenciás ciklikus munkakörülményekhez a csomagolási és logisztikai automatizálási berendezésekben.

2. Modell és vezetőrendszer kiválasztása

• CY1B alaptípus: A legköltséghatékonyabb modell beépített vezetőszerkezet nélkül. A külső lineáris vezetősínek kötelezőek, alkalmasak költségvetés-érzékeny projektekhez és fenntartott vezetőszerkezetű berendezésekhez.

• CY1S Slide Guide Type: Beépített csúszócsapágy-vezetővel felszerelve, amely nem igényel külső segédvezetőket könnyű terhelésekhez (≤10 kg), egyszerű telepítés és széles körű univerzális.

• CY1L golyóscsapágy vezető típus: A nagy pontosságú golyóscsapágyas szerkezet rendkívül alacsony csúszási ellenállással és meghosszabbított élettartammal rendelkezik, kifejezetten nagy sebességű és nagyfrekvenciás ciklikus munkakörülményekhez tervezve.

• CY1H nagy pontosságú típus: Precíziós lineáris vezetőmechanizmussal konfigurálva, akár ±0,02 mm-es ismétlődő pozicionálási pontosságot biztosít, nagy pontosságú pozicionáláshoz és mikrotávolságos átviteli forgatókönyvekhez.

• CY1F alacsony profilú típus: Optimalizált vékony szerkezet 29%-kal csökkentett teljes magassággal, amely megoldja a kompakt automatizált berendezések korlátozott függőleges beépítési helyének problémáját.

3. Környezet és funkcionális konfiguráció kiválasztása

• Tiszta környezethez való alkalmazkodás: Szivárgásmentes és pormentes érintésmentes mágneses átviteli kialakítás megfelel a higiénikus gyártási szabványoknak; A CY1S és CY1L modellek előnyösek a hosszú távú tisztatéri működéshez.

• Nagy sebességű munkakörülmények frissítése: Külső hidraulikus ütközőkkel van felszerelve a végütközés kiküszöbölésére, stabilan támogatja a folyamatos működési sebességet 500 mm/s-ig.

• Precíziós pozíció visszajelzés: Használja a D-M9 sorozatú vagy D-A9 sorozatú mágneses kapcsolókat a többpontos löketpozicionálás és a valós idejű jelkimenet megvalósításához.

Tipikus ipari alkalmazási forgatókönyvek

• Tisztatéri anyagátadás: A nulla szennyeződésű mágneses tengelykapcsoló szerkezetet széles körben használják nagy távolságú anyagmozgatásra félvezető- és LCD-pormentes műhelyekben, elkerülve a tiszta munkakörnyezet másodlagos szennyeződését.

• Csomagolósor Munkadarab elmozdulása: A nagy költség-teljesítményű kialakítás alkalmazkodik a könnyű és közepes terhelésű munkadarabok hosszú löketű tolásához és húzásához élelmiszer- és gyógyszercsomagoló berendezésekben, alacsony meghibásodási arány mellett, egyszerű napi karbantartás mellett.

• Automatizált berendezés ajtóvezérlés: A rúd nélküli kompakt szerkezet külső beépítési helyet takarít meg, alkalmas berendezések védőajtóinak és porvédőinek hosszú löketű nyitására és zárására.

• Hosszú löketű szerelősor elhelyezése: Együttműködik a hozzáillő vezetőmodulokkal, hogy stabil precíziós pozicionálást érjen el 1-1,5 méteres ultrahosszú löketen belül, kielégítve a gyártósorok folyamatos ciklikus pozicionálási igényeit.

• Gazdaságos alternatív megoldás: Ideális költségcsökkentési helyettesítő a magas árfekvésű CY3 sorozatokhoz a korlátozott költségvetésű automatizálási projektekben, teljes mértékben kielégítve a hosszú löketű lineáris vezetés alapvető követelményeit.

CY1 vs CY3 sorozat alapvető teljesítményének összehasonlítása

Három lépésből álló gyorskiválasztási útmutató

1. Furatméret megerősítése: Számítsa ki a szükséges tolóerőt a rakomány tömege alapján, ≥2 biztonsági tényezővel. Javasolt szabályok: ≤2,5kg → φ15; 4-10 kg → φ32; 16-40 kg → φ63.

2. Modelltípus megerősítése: Válassza a CY1B-t a rendkívül alacsony költségvetéshez; CY1S könnyű terhelésű vezető nélküli telepítéshez; CY1L nagy sebességű, nagyfrekvenciás működéshez; CY1H a nagy pontosságú pozicionálási igényekhez.

3. Löket specifikáció megerősítése: Válassza ki a szabványos 50-1000 mm-es löketet a hagyományos használathoz; opcionális meghosszabbított löket 1500 mm-ig közepes hosszú távú vezetési igényekhez.

Egy mondat összefoglalása

     A SOLH CY1 sorozatú klasszikus mágneses tengelykapcsoló rúd nélküli henger egy gazdaságos, szivárgásmentes tiszta hajtómű, változatos vezetési modellekkel, amely pénztárcabarát alap hosszú löketű lineáris hajtási megoldásként szolgál kis-közepes terhelésű általános automatizáláshoz és tisztatéri berendezésekhez.
