A Richge Technology SF6 áramköri megszakító részletes bemutatása

    A Richge Technology elsősorban kisfeszültségű kapcsolóberendezés-tartozékok, nagyfeszültségű kapcsolóberendezés-alkatrészek és beltéri/kültéri megszakító sorozatok gyártására összpontosít. Az alábbiakban az SF6 megszakítók professzionális bemutatását szolgáljuk referenciaként.

I. Az SF6 áramköri megszakító alapvető áttekintése

    Az SF6 megszakító egy nagyfeszültségű megszakító, amely kén-hexafluorid (SF6) gázt használ szigetelő és ívoltó közegként, és széles körben használják az energiaellátó rendszerek átviteli és elosztási területén.

Alapvető jellemzők:

• Kiváló szigetelési teljesítmény: Az SF6 gáz szigetelési szilárdsága 2,5-3-szorosa a levegőnek, ami jelentősen csökkentheti a berendezés térfogatát.

• Kiváló ívoltó képesség: Magas ívoszlop vezetőképesség, rövid ívidő (2-2,5 ciklus) és nagy megszakítóképesség (akár 80 kA).

• Nincs tűzveszély: az SF6 gáz nagy biztonsággal nem gyúlékony.

• Hosszú élettartam: Az elektromos élettartam elérheti a 25 évet is, hosszú karbantartási ciklussal és csökkentett karbantartási gyakorisággal.

II. Működési elv és szerkezet

2.1 Működési elv

Ív oltó mechanizmus:

1. A nyitás során a mozgó és statikus érintkezők szétválnak és ív keletkezik, aminek következtében az SF6 gáz S, F atomokra és pozitív/negatív ionokra bomlik magas hőmérsékleten.

2. Az SF6 gázmolekulák befogják a szabad elektronokat, és negatív ionokat képeznek, csökkentve az ívoszlop vezetőképességét és felgyorsítva az ív kioltását.

3. Az ív kioltása után a gáz visszaállítja eredeti szigetelési állapotát.

Gáz keringtetés:A nyomás alatti gáztípus vagy az önenergiás típusú elv alapján a gázáram a dugattyún vagy az ívenergián keresztül generálódik az ív gyors eloltása és a szigetelés helyreállítása érdekében.

2.2 Fő szerkezet

III. A Richge Technology által gyártott SF6 megszakítók típusai és műszaki paraméterei

3.1 Főbb típusok

1. Szerkezet szerint osztályozva:

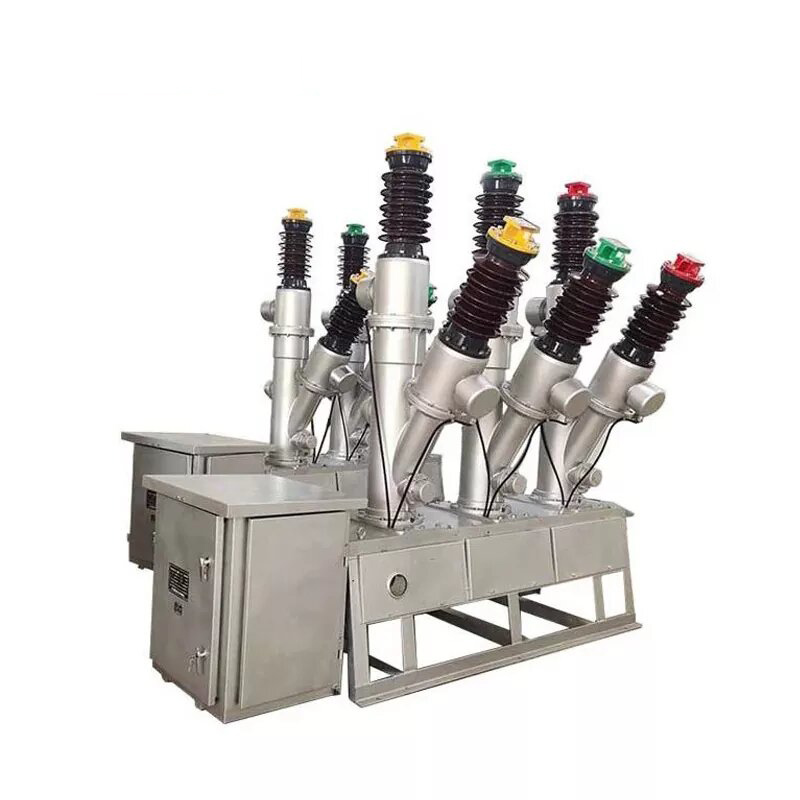

• Porcelán oszloptípus: Háromfázisú független, nagy térfogatú, alkalmas kültéri helyekre (például FA4-550 típus)

• Tartály típus (padlós tartály típus): Háromfázisú közös tartály, kompakt szerkezet, jó szeizmikus teljesítmény, könnyű karbantartás

• Megszakító a GIS kombinált elektromos berendezésekben: Integrált szakaszolóval, földelő kapcsolóval stb. egy lezárt házban

2. Ívoltási módszer szerint osztályozva:

• Egynyomású típus: Csak egy nyomás az ívoltó kamrában, egyszerű szerkezet, széles körben használják

• Kettős nyomású típus: magas és alacsony nyomású légkamrákkal, jobb ívoltási teljesítmény, de összetett szerkezet

3.2 Főbb műszaki paraméterek

IV. Az SF6 áramköri megszakító előnyei és alkalmazási forgatókönyvei

4.1 A termék előnyei

1. Kiváló megszakítási teljesítmény: Gyorsan el tudja oltani az íveket, alig generál szakadási túlfeszültséget, valamint védi a berendezéseket és a vezetékeket

2. Nagy megbízhatóság: A tömített szerkezet csökkenti a külső környezet hatását, alkalmas különféle zord éghajlati körülményekre

3. Alacsony zajszint: A működési zaj kevesebb, mint 85 dB, ami javítja a munkakörnyezetet

4. Kis alapterület: Kompakt szerkezet, különösen alkalmas városi alállomásokhoz és szűkös helyekre

5. Magas intelligenciaszint: Integrálható a megfigyelőrendszer a gázsűrűség, a hőmérséklet és a működési állapot valós idejű monitorozására

4.2 Alkalmazási forgatókönyvek

• Erőátviteli rendszer: 500 kV és afeletti ultra-nagyfeszültségű távvezetékek védelme és vezérlése

• Alállomás: Főtranszformátorok és gyűjtősínek védőberendezéseként használják

• Ipari elektromos hálózat: Nagyfeszültségű áramelosztás saját erőművekhez nagy gyárakban, bányákban stb.

• Új energiahálózati csatlakozás: Védőberendezések szélerőművek és fotovoltaikus erőművek nyomásfokozó állomásaihoz

• Városi elektromos hálózat: a kompakt térinformatikai kapcsolóberendezés központi eleme

V. Telepítési és karbantartási pontok

5.1 Telepítési követelmények

1. Alapozás előkészítése:

• Szinthiba <1mm/m a berendezés stabilitásának biztosítása érdekében

• Tökéletes földelési rendszer, földelési ellenállás <0,5Ω

2. Gázkezelés:

• Gázszivárgás észlelése beépítés előtt, éves szivárgási arány <1‰

• Evakuáljon 133 Pa alá, és tartsa több mint 2 órán át, majd töltse fel minősített SF6 gázzal, miután meggyőződött arról, hogy nincs szivárgás

• A gáztöltési nyomás szigorúan követi a termék kézi előírásait, a hiba ±0,02 MPa-on belül szabályozható

3. Mechanizmus beállítása:

• A nyitási és zárási idő és a szinkronizálás beállítása megfelel a műszaki követelményeknek

• A működési mechanizmus rugalmas, elakadás nélkül

• A segédkapcsoló pontosan kapcsol normál jelvisszacsatolás mellett

5.2 Karbantartási módszerek

Rendszeres ellenőrző elemek:

Speciális karbantartás:

• Gázutánpótlás: Ha a nyomás a riasztási értékre csökken (általában 0,05 MPa-val alacsonyabb a névleges nyomásnál), időben töltse fel a gázt

• Gázcsere: Súlyos hibaáram megszakadása után ellenőrizze a gáz minőségét, és szükség esetén cserélje ki

• Sűrűségrelé kalibrálása: Végezze el a kalibrálást 2-3 évente

VI. Óvintézkedések és biztonsági intézkedések

1. Az SF6 gáz jellemzői:

• A tiszta SF6 nem mérgező, de az ívbomlás termékei (például SO2, HF) mérgezőek, ezért a karbantartás során szellőztetés szükséges

• Kerülje a gáz bőrrel és légutakkal való érintkezését, szükség esetén viseljen védőfelszerelést

2. Karbantartási biztonság:

• Először le kell kapcsolni az áramellátást, a karbantartás előtt ellenőrizze, hogy nincs áram és földelés

• Csökkentse a nyomást nullára, mielőtt kiengedi az SF6 gázt

• Kényszerszellőztetés több mint 15 percig a berendezés kinyitása után, hogy biztosítsa a belső gáz elszívását

3. Környezetvédelmi követelmények:

• Az SF6 erős üvegházhatású gáz (GWP-érték 23900), ezért a kibocsátást szigorúan ellenőrizni kell

• A hulladékgázt újrahasznosítani és kezelni kell, és nem szabad közvetlenül a légkörbe juttatni

VII. Összegzés

    Kiváló szigetelési és ívoltási teljesítményével az SF6 megszakító a nagyfeszültségű kapcsolóberendezések fő választásává vált a modern energiaellátó rendszerekben, különösen alkalmas nagy kapacitású, nagyfeszültségű áramátviteli és elosztási forgatókönyvekhez.

A Richge technológiáról:

• A cég elsősorban kisfeszültségű kapcsolóberendezés-tartozékokat (például főáramköri csatlakozókat, segédáramköri csatlakozókat, működtető mechanizmusokat stb.), nagyfeszültségű kapcsolóberendezés-alkatrészeket (pl. szigetelő alkatrészek, földelőkapcsolók, reteszelő mechanizmusok stb.) és beltéri/kültéri megszakító sorozatokat gyárt.

• Ha többet szeretne megtudni a Richge teljes termékcsaládjáról, javasoljuk, hogy látogassa meg a hivatalos weboldalt (www.richgeswitchgear.com), vagy lépjen kapcsolatba értékesítési osztályával (WhatsAPP: +86 189 5893 8078)
