Az elektromos csatlakozások stabilitása és hatékonysága közvetlenül befolyásolja a mai készülékek teljesítményét, az autóelektronikától a precíziós műszerekig. ATulipán kapcsolatA tulipánérintkező egy kör alakú, rugalmas érintkező több rugós ujjal, amelyet stabil elektromos csatlakozásokhoz terveztek. Széles körben használják elektromos járművek rendszerekben, ipari automatizálásban, áramelosztásban és nagy megbízhatóságú csatlakozókban.Ningbo Richge Technology Co., Ltd.konzisztens vezetőképességre és kiváló mechanikai megbízhatóságra tervezett tulipán érintkezőket biztosít. Ez a cikk elmagyarázza a tulipán érintkezők működését, legfontosabb előnyeiket, műszaki paramétereiket, alkalmazásukat, és azt, hogy miért nélkülözhetetlenek a modern iparágakban.

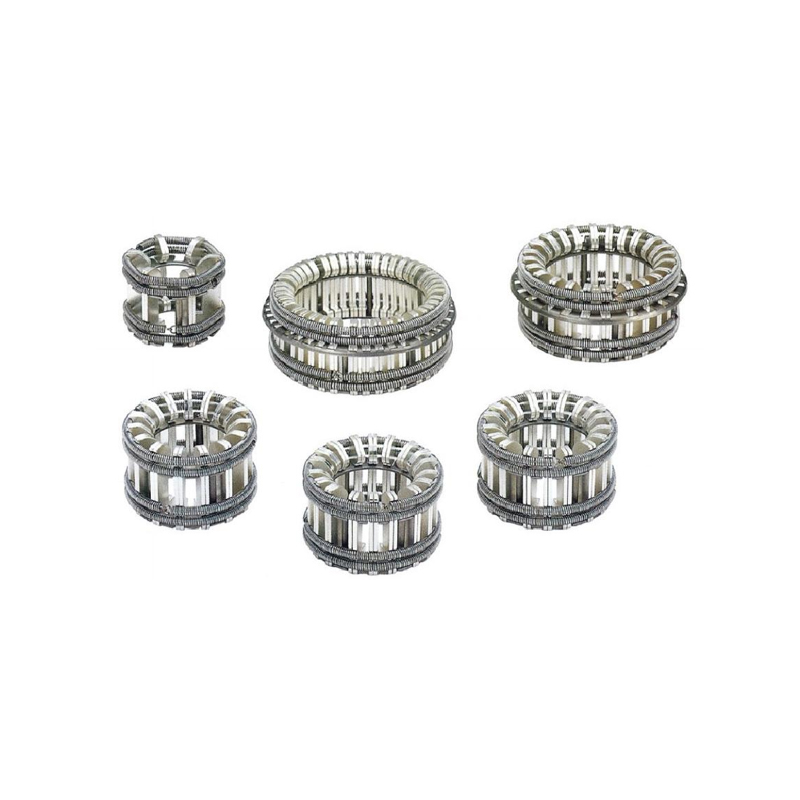

A tulipán érintkezőt több, körkörösen elhelyezett rugószerű ujjal tervezték. Amikor az illesztőcsap belép a foglalatba, ezek az ujjak egyenletesen meghajlanak, hogy egyenletes nyomást és stabil érintkezési ellenállást biztosítsanak. Ez a szerkezet megbízható átvitelt biztosít még olyan környezetben is, ahol vibráció, hőmérséklet-ingadozások vagy nagy áramigények jelentkeznek.
A legfontosabb előnyök közé tartozik:
Magas érintkezési stabilitástöbbpontos rugalmas kapcsolódásnak köszönhetően
érintkezéscsekély kopással mind az aljzaton, mind a tűn
Kiváló áramterhelhetőséga fokozott felületi érintkezés miatt
Kiváló teljesítmény rázkódásnak kitett környezetben
Könnyű összeszerelés és karbantartás
Ezek a funkciók magyarázatot adnak arra, hogy az olyan iparágak, mint az elektromos járművek rendszerek, az ipari automatizálás, a repülőgépipar, az akkumulátorcsomagok és a vizsgálóberendezések miért támaszkodnak tulipános érintkezőkre.
A tulipán érintkező egyedi szerkezete számos mérnöki előnnyel jár:
A több rugós ujj biztosítjaredundáns érintkezési pontok, stabil elektromos utat biztosítva akkor is, ha az egyik alkatrész mikromozgást tapasztal.
Ha szeretnéd, készítek rövidebb verziót, termékoldalas verziót vagy optimalizált meta leírást is.
Anyagtól és bevonattól függően tulipán érintkezőnagyobb áramokkisebb ellenállással átmenni.
A megtervezett geometria csökkenti a súrlódást, megkönnyíti a csatlakoztatást és minimalizálja a mechanikai kopást.
Az alábbi paraméterek a tipikus specifikációkat képviselikNingbo Richge Technology Co., Ltd., ipari és elektronikus alkalmazásokhoz szabva.
| Paraméter | Leírás |
|---|---|
| Anyag | Rézötvözet / berillium réz / Nagy vezetőképességű sárgaréz |
| Felületi bevonat | Arany, ezüst, nikkel (testreszabható) |
| Érintkezési ellenállás | ≤ 0,5 mΩ |
| Jelenlegi értékelés | 5A – 150A (mérettől függően) |
| Üzemi feszültség | 1000V-ig |
| Rugalmas Erő | Testreszabható a csap átmérője szerint |
| Beillesztési ciklusok | 10 000 – 100 000+ ciklus |
| Hőmérséklet tartomány | -40°C és +150°C között |
| Pin-kompatibilitás | Hengeres csapok, szabványos tesztszondák, EV kivezetések |
| Mérettartomány | 2 mm – 40 mm belső átmérő |
A tulipán kapcsolatokat széles körben alkalmazzák azokban az ágazatokban, aholstabilitás és tartósságkritikusak:
Elektromos járművek (EV)– akkumulátor csatlakozók, töltőmodulok
Ipari automatizálás– erősáramú sorkapcsok, moduláris csatlakozók
Áramelosztó rendszerek– gyűjtősín csatlakozások
Repülés és védelem– rezgésálló csatlakozások
Tesztelés és mérés– tesztaljzatok, szonda interfészek
Orvosi elektronika– nagy megbízhatóságú jelátvitel
Szerkezetük stabil elektromos teljesítményt biztosít még zord vagy nagy igénybevételt jelentő környezetben is.
A megfelelő tulipán érintkező kiválasztása több mérnöki megfontolástól függ:
A nagyobb áramok nagyobb érintkezőátmérőt vagy fokozott bevonatot igényelnek.
A vibráció, a hőmérséklet és a mechanikai mozgás befolyásolja a bevonat kiválasztását és a rugó kialakítását.
A pontos méretillesztés megfelelő rugalmasságot és megbízható csatlakozást biztosít.
Arany: a legjobb alacsony szintű jelekhez és korrózióállósághoz
Ezüst: ideális nagy áramvezetőképességhez
Nikkel: gazdaságos védelem tartóssággal
A gyakori párosítással járó alkalmazásokhoz magasabb minőségű anyagokra van szükség, mint például a berillium réz.
Sok csatlakozó meghibásodik a súrlódási kopás, a megnövekedett érintkezési ellenállás vagy a rugós mechanizmus fáradása miatt. A tulipán kapcsolatok a következőkkel oldják meg ezeket a problémákat:
Magas rugalmasság megtartásamég több ezer ciklus után is
Önközpontú illeszkedésa következetes igazítás érdekében
Csökkentett ívkárosodás kockázatastabil érintkezési erő miatt
Alacsony karbantartási és csereköltség
Ez a tulipán érintkezőket nélkülözhetetlenné teszi a megszakítás nélküli teljesítményt igénylő ipari és energiaipari alkalmazásokban.
A tulipánérintkező egy kör alakú, rugalmas érintkező több rugós ujjal, amelyet stabil elektromos csatlakozásokhoz terveztek. Széles körben használják elektromos járművek rendszerekben, ipari automatizálásban, áramelosztásban és nagy megbízhatóságú csatlakozókban.
A többpontos rugalmas szerkezet egyenletes nyomást és nagyobb érintkezési felületet biztosít, csökkenti az ellenállást és megakadályozza a jelveszteséget még vibráció vagy hő hatására is.
Anyagtól és bevonattól függően tulipán érintkezőNingbo Richge Technology Co., Ltd.10 000–100 000+ beillesztési ciklust képes kibírni, miközben megőrzi a stabil teljesítményt.
Figyelembe kell vennie az áramerősséget, a csap átmérőjét, a bevonat típusát, a környezeti hőmérsékletet, a rezgésszinteket és a szükséges ciklusidőt.
A tulipán érintkező páratlan stabilitást, hosszú élettartamot és kiváló elektromos teljesítményt kínál, így a modern iparágakban kedvelt választás. Erős mérnöki képességekkel és szigorú minőség-ellenőrzéssel,Ningbo Richge Technology Co., Ltd. nagy pontosságú tulipán érintkezőket biztosít az igényes alkalmazásokhoz. Műszaki tanácsadásért vagy egyedi specifikációkért forduljon bizalommalérintkezéscsapatunk bármikor.
