HFZ sorozatú lineáris vezető párhuzamos pneumatikus megfogó

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH HFZ sorozat egy nagy merevségű párhuzamos megfogó, amely integrált görgős/golyós lineáris vezetővel van felszerelve, kettős dugattyús és fogasléces fogasléces szinkron mechanizmussal. Teljesen cserélhető az SMC MHZ2 sorozattal.

     Három működési változat érhető el:

     -- HFZ: Kettős működésű standard típus

     -- HFSZ: Egyszeres működésű normál zárt (rugós bilincs, kikapcsolás tartása)

     -- HFTZ: Egyszeres működésű, normál nyitott (rugós kioldó, kikapcsolás nyitott) Alkalmas általános könnyű és közepes terhelésű precíziós rögzítéshez, automatizált összeszereléshez és robotvégeffektor alkalmazásokhoz.

Alapfelépítés és működési elv

  1. Erőátvitel: kettős dugattyús + fogasléces fogasléces szinkronhajtás. Két pofa tökéletes párhuzamos mozgást biztosít eltolás vagy elhajlás nélkül.

  2. Vezetőrendszer: Beépített görgős / golyós lineáris vezető, az alján található rögzítőcsapokkal az elmozdulás megakadályozása érdekében. Kiváló merevség, nagy ismétlési pontosság és erős ellenállás az eltolási terhelésekkel szemben.

  3. Működési módok

     -- HFZ kettős működésű: Levegőellátás nyitott/zárt, univerzális folyamatos gyártáshoz

     -- HFSZ Single Acting NC: A levegőellátás kinyitja a pofákat; rugóbilincsek a levegő elzárásakor (kikapcsolt munkadarab tartás)

     -- HFTZ egyműködésű NEM: A levegőellátás bezárja a pofákat; rugó kinyílik, amikor a levegő leáll (automatikus kikapcsolás)

  4. Felépítés: Alumínium ötvözet test, rozsdamentes acél pofák, beépített mágnesgyűrű. Kétoldalas mágneses kapcsoló hornyok; több rögzítési felület: alsó / oldalsó / átmenő furat.

  5. Pozíciópontosság: ±0,01 mm (furat 6~25); ±0,02 mm (furat 32-40), stabil nagyfrekvenciás ciklus mellett.

Teljes modellkódolási szabály

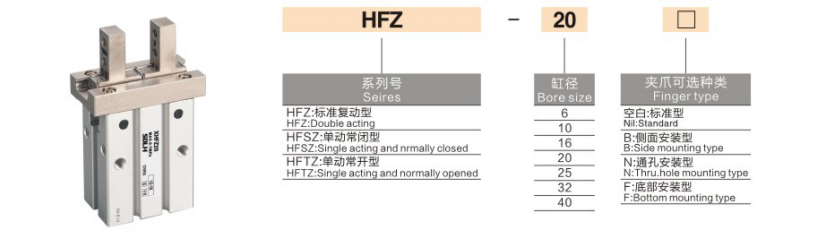

 1. Modellpélda: HFZ20N-M9BW

 2. Szabványos rendelési hivatkozás

     HFZ25N-M9BW furat 25, kettős működésű, átmenő furattal, M9B mágneses kapcsoló 1 m kábellel.

Univerzális mag műszaki előírások

Löket- és szorítóerő referencia táblázat (0,5 MPa, szabványos pofák)

⚠️ Fontos megjegyzés: A hatékony szorítóerő csökken, ahogy az L pofahosszabbítás növekszik. A terhelés ellenőrzése ≥1,5 biztonsági tényezővel kötelező.

Preferált alkalmazási forgatókönyvek

  ✅ Válassza a HFZ sorozatot, ha:

     -- Az SMC MHZ2 közvetlen cseréje szükséges; egyszeri működésű kikapcsolási tartási/kioldási funkciót igényelnek

     - Könnyű és közepes terhelésű precíziós párhuzamos rögzítés: 3C elektronika, precíziós hardver, fröccsöntés, csomagoló berendezések

     -- Nagy merevség és eltolt terhelési ellenállás szükséges a robotvég-effektor és precíziós összeszerelő állomásokhoz

     -- Rugalmas többirányú rögzítés: átmenő furat / oldalsó / alsó telepítés a kompakt integrált mechanizmushoz

Kulcskiválasztási irányelvek

   1. Válassza ki a furatméretet a munkadarab súlyának és a befogási módnak megfelelően (külső / belső megfogás), biztosítsa a szorítóerőt a tényleges terhelés 1,5-szöröse

   2.Működési mód kiválasztása

     -- Kikapcsolás folyamatos befogás → HFSZ alaphelyzetben zárva

     -- Automatikus kikapcsolás → HFTZ alaphelyzetben nyitva

     -- Folyamatos tömeggyártás biztonsági rugóigény nélkül → HFZ kettős működésű

  3. Szerelési választás: szabványos menetes furat (üres) / átmenő furat (N) / oldalsó rögzítés (B) az emelvényhez vagy a konzolhoz

  4. Pozícióérzékelés: -M9□ mágneses kapcsolókkal van felszerelve, a kétoldali nyílások 2 kapcsolót támogatnak a nyitott és zárt jel visszacsatolásához

  5. Eltolásos terhelés szabályozása: Korlátozza az L pofahosszabbítást, ne lépje túl a lineáris vezető megengedett hajlítónyomatékát

Egy mondat összefoglalása

     A SOLH HFZ lineáris vezetésű párhuzamos pneumatikus megfogó görgős/golyós vezetővel és fogasléces fogaskerék szinkron hajtással, kettős működésű HFZ, egyszeres működésű NC HFSZ és NO HFTZ változatban kapható több rögzítési lehetőséggel és ±0,01 mm nagy pontossággal, közvetlenül cserélhető MHZ2-vel, ideális nagy merevségű robotautomatizálás és precíziós CEO lámpatest3, összeszerelés.
