CJ2K sorozatú rozsdamentes acél minihenger｜ nem forgó rúd típus

Márka: SOLH by Richge Technology

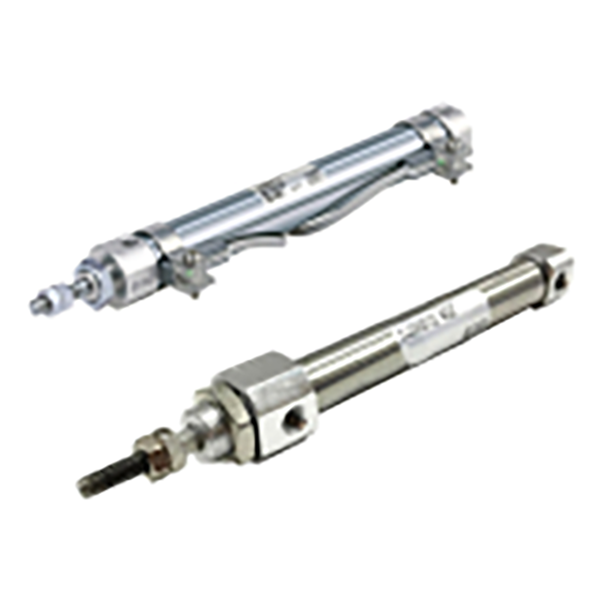

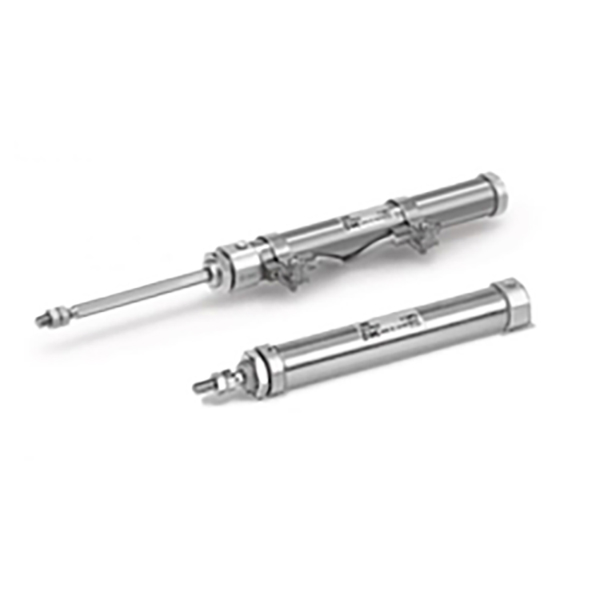

Termék áttekintése

     A SOLH CJ2K sorozat egy nem forgó rudas rozsdamentes acél minihenger, amely a CJ2 minihenger családból származik. Alapvető jellemző: Hatszögletű forgásgátló dugattyúrúd, amely belső vezetőszerkezettel van beépítve, hogy megakadályozza a dugattyúrúd kipörgését a kinyújtás és visszahúzás során. Ideális precíziós állomásokhoz, ahol a végszerelvénynek rögzített szöghelyzetet kell tartania. 304-es rozsdamentes acél hordó, kompakt és könnyű. Három üzemmódot támogat: kettős működésű, egyszeres működésű rugóvisszatérítés, egyszeres működésű rugós meghosszabbítás. Furatméretek: Φ10, Φ16. Teljesen méretre cserélhető az importált eredeti CJ2K-val. Opcionális beépített mágnesgyűrű, amely kompatibilis az M9BW mágneses kapcsolókkal. Széles körben elterjedt a kis automatizálásban, a 3C berendezésekben, a precíziós szerszámokban és a jig-toló alkalmazásokban.

Teljes modellkódolási magyarázat

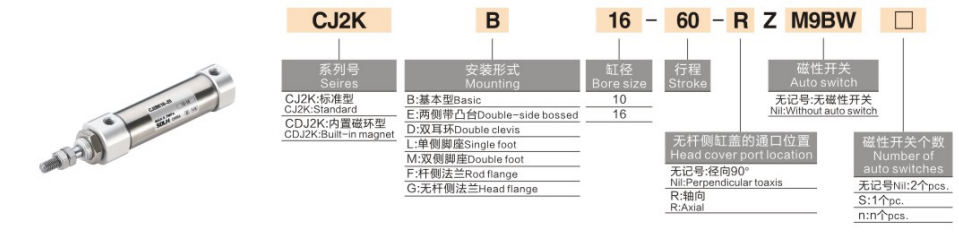

   1. Modellpélda: CJ2KB10-30SZ-M9BW-B

   2. Rendelési példa

    CJ2KB10-30SZ-M9BW

     -- Nem forgó minihenger, alaprögzítés, furat 10, löket 30, egyszeres működésű rugóvisszatérítés, beépített mágnesgyűrű, M9BW mágneskapcsolóval felszerelt.

Alapfelépítés és teljesítmény előnyei

   1. Hatszögletű dugattyúrúd mechanikus elfordulásgátló (Core Advantage)

     -- Hatszögletű keresztmetszetű dugattyúrúd elülső vezetőperselyhez illeszkedve a kerületi forgás korlátozása érdekében.

     -- Elfordulásgátló pontosság: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Oldja meg a normál kerek dugattyúrúd szabad elcsavarodása okozta elhajlási problémákat a kétirányú mozgás során.

   2. 304-es rozsdamentes acél hordó, kompakt, vékony körvonal

     -- Rozsdaállóság és nedvességálló teljesítmény; hengeres szerkezete megtakarítja a beépítési helyet a kompakt berendezési szekrényekben.

   3. Több üzemmód áll rendelkezésre

     -- Kettős hatású: mindkét oldalon levegőellátás, stabil tolóerő, folyamatos tömeggyártáshoz előnyös

     -- S Rugós visszatérő: feszültség alatti kinyújtás, áramkimaradás után automatikusan visszahúzás

     -- T Rugós meghosszabbítás: Behúzás feszültség alatt, automatikus kihúzás áramkimaradás után a biztonsági visszaállítási követelmények teljesítése érdekében

   4. Változatos szerelési lehetőségek

     -- Alaptípus, lábtartó L, karima F, kettős kapocs D. Támogatja a függőleges, vízszintes és fordított szerelést.

   5. Olajmentes működés

     -- Előre bevont, tartós zsír belül, kompatibilis a száraz olajmentes sűrített levegővel a stabil, hosszú távú működés érdekében.

   6. Opcionális mágneses helyzetérzékelés

     -- A Z változat beépített mágnessel felszerelt, együttműködik az M9BW kapcsolóval a helyben történő kiterjesztési/visszahúzási jel küldéséhez a PLC-nek az automatikus reteszvezérléshez.

   7. Szabványos gumipárna

     -- Mindkét végén beépített gumipárna, amely elnyeli a dugattyú ütését és csökkenti a működési zajt.

Szabványos műszaki specifikációk

   1. Elméleti kimeneti tolóerő @0,5 MPa (N)

Kiválasztás összehasonlítása: CJ2K nem forgó VS szabványos CJ2 kerek rúd

    1. ✅ Ilyen munkakörülmények között előnyben részesítse a CJ2K-t

     -- A rúd végére szerelt lapos befogók, váltóvillák vagy pozicionáló csapok, a terhelés eltérítése tilos;

     -- Kis indexelő szerszámok, a munkadarabok betolása a vezetőhornyokba;

     -- Állandó szöget igénylő kamera és ellenőrző készülékek lineáris előtolása;

     -- A dugattyúrúdhoz csatlakoztatott lapos bilincsek, a torzió anyagelakadást vagy pozícionálási hibát okoz.

   2. ❌ Szabványos CJ2 elfogadható forgatókönyvek

     -- Egyszerű kidobás, kerek munkadarabok tolása, nincs szögkorlát a terhelésnél, költségprioritás.

3 lépéses kiválasztási útmutató

   1. Erősítse meg a csavarodás elleni követelményt

     -- Lapos/négyzet alakú rögzítés pozicionáló hornyokkal → CJ2K nem forgó változatot kell választani.

   2. Válassza ki az üzemmódot

     -- Folyamatos oda-vissza mozgás és maximális tolóerő → Kettős működés (S/T utótag nélkül)

     -- Levegővel meghosszabbítás, leállítás után automatikus visszahúzás → S rugós visszatérő

     -- Levegővel visszahúzás, automatikus kilökődés leállítás után → T rugós meghosszabbítás

   3. Konfigurálja az érzékelőt és a rögzítést

     -- PLC pozíció visszacsatolás szükséges: Z utótag hozzáadása (beépített mágnes) + M9BW mágneses kapcsoló

     -- Rögzítési lehetőség: F karima a homlokoldali beépítéshez; L láb oldalkeret rögzítéséhez; Dupla D kapocs a lengőmozgáshoz

Tipikus alkalmazási forgatókönyvek

     -- 3C automatizálás: lapos lapos NYÁK tolás, csatlakozó elhelyezés a nyílásokban

     -- Optikai ellenőrző berendezés: kamera lineáris adagolás rögzített érzékelési szöggel

     -- Kis szerszámok és rögzítők: Lapos munkadarab kilökődés, anyagadagolás a vezetőrésekben

     - Csomagológépek: Lapos kartondobozok elhelyezése, kis címkenyomás

     -- Laboratóriumi automatizálás és nedves műhelyek (rozsdamentes acél rozsdamentes hordó)

Szabványos pneumatikus áramkör referencia

   1. Kettős működésű tolóáramkör

     -- AFC légszűrő szabályozó kenőanyag → 4V210-06 5/2 mágnesszelep → PU4 cső → CJ2KB16-60Z-M9BW

   2. Egyműködő rugós visszaállító áramkör

     -- AR nyomásszabályozó → 3V210 3/2 mágnesszelep → CJ2KB10-30SZ

Használati óvintézkedések

     -- Kerülje el a dugattyúrúd túlzott radiális oldalirányú terhelését. Az oldalirányú erő felgyorsítja a vezetőpersely kopását és csökkenti a forgásgátló pontosságát.

     -- A végterhelést koaxiálisan szerelje fel a torziós nyomaték minimalizálása érdekében.

     -- Szerelje be az AF légszűrőt az áramlás irányába, hogy elkerülje a por elakadását a vezetőszerelvényben.

     -- Kerülje a hosszú távú, nagy sebességű működést teljes 0,7 MPa nyomáson; teljes mértékben kihasználja a gumipárnát.

     -- Fluor gumi tömítésű változata testreszabható erős sav és lúg maró hatású környezetekhez.

Egy mondat összefoglalása

     A SOLH CJ2K rozsdamentes acél nem forgó hatszögletű rúd minihenger precíz csavarodásgátló lineáris mozgást biztosít, kettős/egy működésű változatban, többféle rögzítési móddal, kompatibilis az M9BW mágneses kapcsolókkal, tökéletes működtető 3C teszteléshez, optikai ellenőrzéshez és precíziós jig-pozicionáló állomásokhoz.
