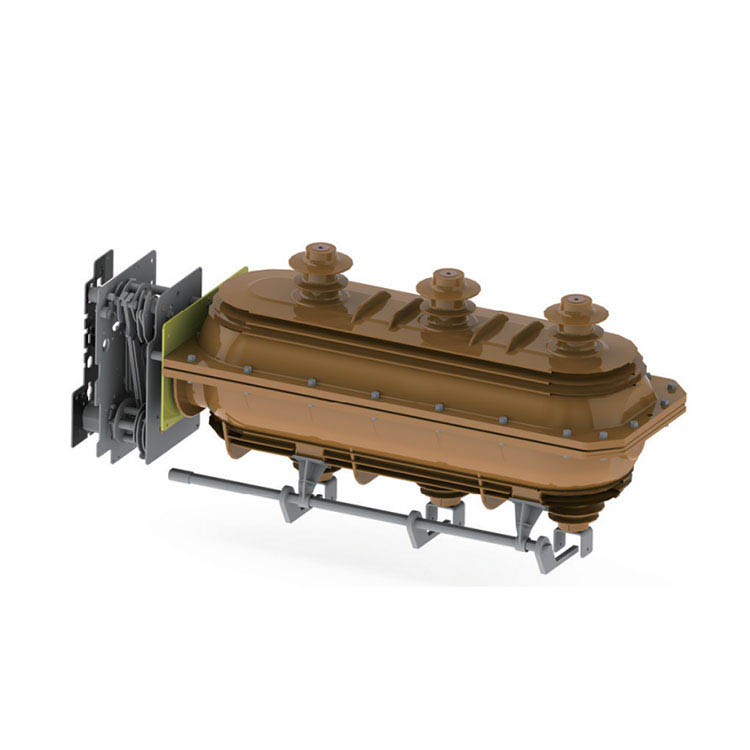

FLN36-24D Beltéri nagyfeszültségű SF6 terhelési break kapcsoló LBS

FLN36-24D Beltéri nagyfeszültségű SF6 terhelési break kapcsoló LBS

    Kétféle típusra lehet osztani: FLN □ -24KV (K típusú egyrugós működési mechanizmus), FLRN □ -24KV (típusú dupla rugó működési mechanizmus). Ez utóbbi típust be lehet szerelni biztosítékkombinációval, amelynek vezérlési és védelmi funkciója használható, amely felhasználható a tápegységhez és az alállomáshoz védekező és vezérlőeszközként, különös tekintettel a gyűrűs főegységre, a kábelelosztó dobozra és a kapcsoló alállomásra.

Kézi működési mechanizmus

K típusú tavaszi kettős funkció működési mechanizmus:

Az FLN □ -24KV bemeneti vezérlőegysége, a K típusú tavaszi működési mechanizmus működési elve a Spring Press and Release.

Földelési mûvelet: A fogantyú hajtja, a felső hajtókar forog és nyomja meg a 2. rugót az energia tárolására, amikor a maximális energia eléri a rangkar elforgatását, az energiatároló rugó elindul az energiát, és meghajtja a felső ravaszt, lehetővé teszi a csatlakozó rudakhoz, hogy meghajtsák a forgattyúkarot, forgatják a karját, és a mozgó érintkezõt hajtják meg a földelõséghez.

Bekapcsolás működése: A fogantyú meghajtása, az alsó hajtókar 1 forog, nyomja meg a 2. rugót az energia tárolásához, amikor az energia felszabadul, a 8 -as trigger -t meghajtja, lehetővé teszi a csatlakoztatási rudat, hogy meghajtja a forgattyúkarot, forgatja a karos karot, és meghajtja a mozgó kontaktort és a rakomány töréskapcsolóját.

Kapcsolja ki a működést: Forgassa el a fő tengely hajtókarját az óramutató járásával ellentétes irányban, engedje el az energiatároló rugót, és a terhelési törés kapcsoló kikapcsol.

Típusú tavaszi kettős funkciós működési mechanizmus:

Mint az FLRN □ -24KV kimeneti vezérlőegysége. A típusú mechanizmus munkája megegyezik a K típusú, emellett biztosíték-sztrájkoló trip funkcióval rendelkezik. A típusú mechanizmushoz. Elektromágneses utazás is elérhető az ügyfelek igényeihez.

Bekapcsolás működése: A fogantyú meghajtja, az alsó forgattyúkar 1 forog, hogy nyomja meg a kapcsolót a 12. rugónál, és kapcsolja ki a 8. rugót egyszerre, hogy elegendő energiát biztosítson a kikapcsoláshoz. Amikor az alsó hajtókar 1 becsapja a csapot, és meghajtja a mozgást, akkor az alsó hengerkerék kioldódott, és a kapcsolót a rugó és a terhelés -törés kapcsolója bekapcsolja.

Kapcsolja ki a műveletet: Nyomja meg a Kapcsoló gombot, vagy nyomja meg a 2 -es TRIMING PIN -kódot a FUSE sztrájkolóval, engedje el a rugót, és a Load kapcsoló kikapcsol.

Földművelet: A típusú mechanizmus földelési művelete megegyezik a K típusúval.

Motoros működési mechanizmus ：

A motoros működést mindkét típusú működési mechanizmushoz hozzá lehet adni, ami azt jelenti, hogy manuálisan működtethető vagy motorizálható.

Működési feszültség: DC48V AC/DC 110V 220V

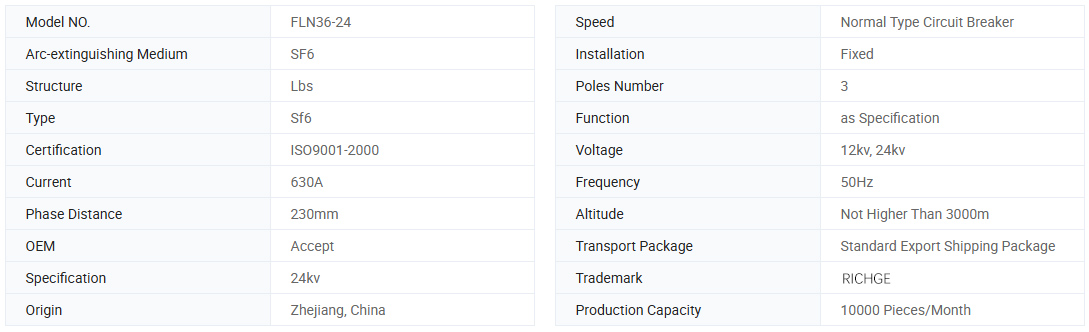

Alapvető információk.

Műszaki paraméterek

Rajz

Alkalmazandó feltételek

1.Bient Hőmérséklet: Max.+40ºC; Min.-35ºC.

2.Amhumidity: maximális átlagos relatív páratartalom napi átlag: ≤ 95%; Havi átlag.≤90%.

3.Az altitudat: ≤ 2000 m.

4. Seizmikus ellenállás: 8 fok.

5.A környező levegőnek mentesnek kell lennie a korrozív, gyúlékony gázoktól, vízgőzektől stb., És nem szabad gyakori és súlyos rezgéseknek vetni.

6. éves szivárgási arány; ≤0,1%.
