50-VFE / 50-VPE sorozatú pilóta működtetésű, robbanásbiztos mágnesszelepek

Márka:SOLH a Richge Technology által

 I. Termék áttekintése

     A SOLH 50 sorozat egy lángálló, pilóta által működtetett robbanásbiztos mágnesszelep termékcsalád, amely két fő modellre oszlik:

     --50-VFE: 5/2-utas lángálló mágnesszelep

     --50-VPE: 3/2 utas lángálló mágnesszelep

     Az egész sorozat Ex d Ⅱ BT4 lángálló tanúsítvánnyal, kötelező kínai Ex-CCC robbanásbiztos tanúsítvánnyal és nemzetközi TIIS robbanásbiztos jóváhagyással rendelkezik, IPX6 vízálló és porálló minősítéssel. Alkalmas 1. és 2. zóna gyúlékony és robbanásveszélyes gázkörnyezetekhez, beleértve a bevonatot, a lítium akkumulátort, a vegyszereket, a tintát, a poros csomagolást és az olaj- és gáztámogató berendezéseket.

     Minden tekercs egységes 3,5 W-os energiafogyasztással, kenésmentes kialakítással rendelkezik, és két beépítési módot támogat: egyedi menetes rögzítést és többállomásos elosztószelep-szigetet.

Alapvető különbség a két modell között

     --50-VFE: Kettős működésű hengerek kétirányú meghajtásához

     --50-VPE: Kompatibilis a vákuum negatív nyomással és az egyszeres működésű hengerkörrel

     A robbanásbiztos ház és tekercsek teljes mértékben cserélhetők a két modell között, míg a szelepek légjáratai és az elosztó alja teljesen nem cserélhető.

2. Univerzális robbanásbiztos szabvány előírásai (mindkét modellre vonatkozik)

2.1: Robbanásbiztonsági paraméterek

     --Robbanási jel: Ex d Ⅱ BT4 Gb (Max. felületi hőmérséklet T4: 135 ℃); opcionális alacsony hőmérsékletű T5 / T6 változatok

     --Védelmi osztály: IPX6, ellenáll a vízsugár fröccsenésének, stabil nedves és poros műhelykörnyezetben

     -- Tanúsítványok: Kína kötelező Ex-CCC, japán TIIS, IEC nemzetközi robbanásbiztos szabvány, RoHS környezetvédelmi megfelelőség

     --Veszélyes zónák: Gázrobbanási zóna 1, zóna 2; kompatibilis etilénnel, propilénnel, festék oldószerrel és éghető porral

     - Bekötési lehetőségek: T-típusú fém lángálló kábeltömszelenc, L-típusú lángálló aljzatú kábeldobozok az elektromos szikraszivárgás megakadályozására

     --Tekercsfeszültségek: DC24V / DC12V, AC220V / AC110V; állandó 3,5 W-os tekercsteljesítmény, alacsony hőtermelés a robbanásbiztonság érdekében

2.2 Általános mechanikai paraméterek

     --Munkaközeg: Száraz tiszta sűrített levegő, inert gáz; vákuumüzem csak 50-VPE esetén érhető el

     --Kenés: Kenésmentes, illesztett AFC olajmentes levegő kombinációs egységgel; Az AC/BC olajköd hármas egységek tilosak vákuumkörökben

     --Kézi felülbírálás: Nyomós kézi tüske, zárható / nem zárható opcionális az áramkör teszteléséhez kikapcsolt állapotban

     --Telepítés: A szelep bármilyen szögben felszerelhető gravitációs korlátozás nélkül

     --Maximális kapcsolási frekvencia: 1 Hz ciklus; Válaszidő ≤45ms (0,5 MPa szabványos levegőellátás mellett tesztelve)

     --Üzemi hőmérséklet: T4 verzió: -10℃ ~ +50℃; T6 alacsony hőmérsékletű változat: -10 ℃ ~ +40 ℃ (belső jegesedés nem megengedett)

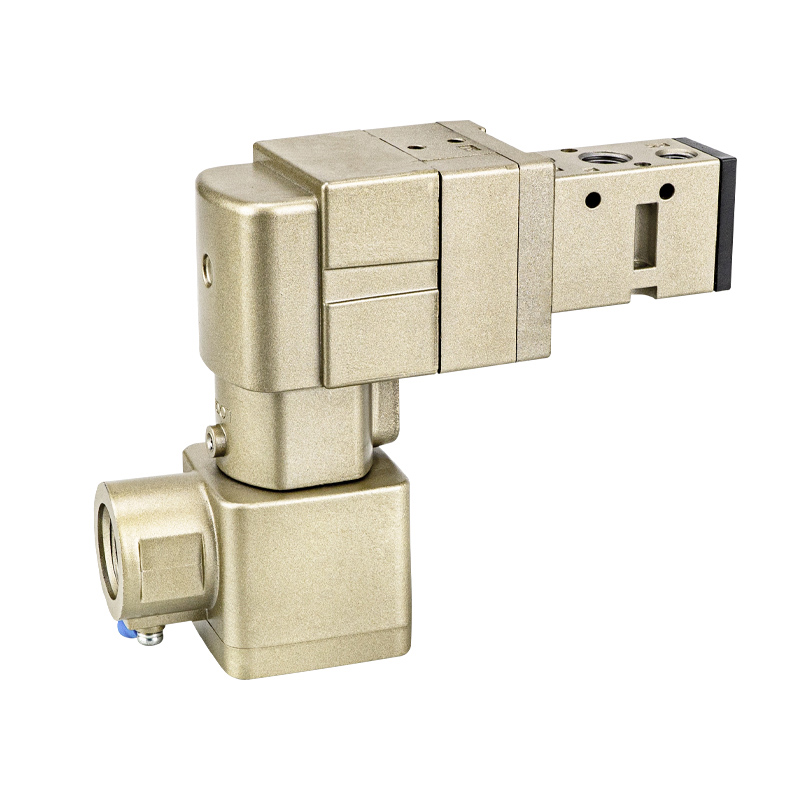

3.  50-VFE sorozatú 5 portos robbanásbiztos mágnesszelep (50-VFE3000 / 5000 sorozat)

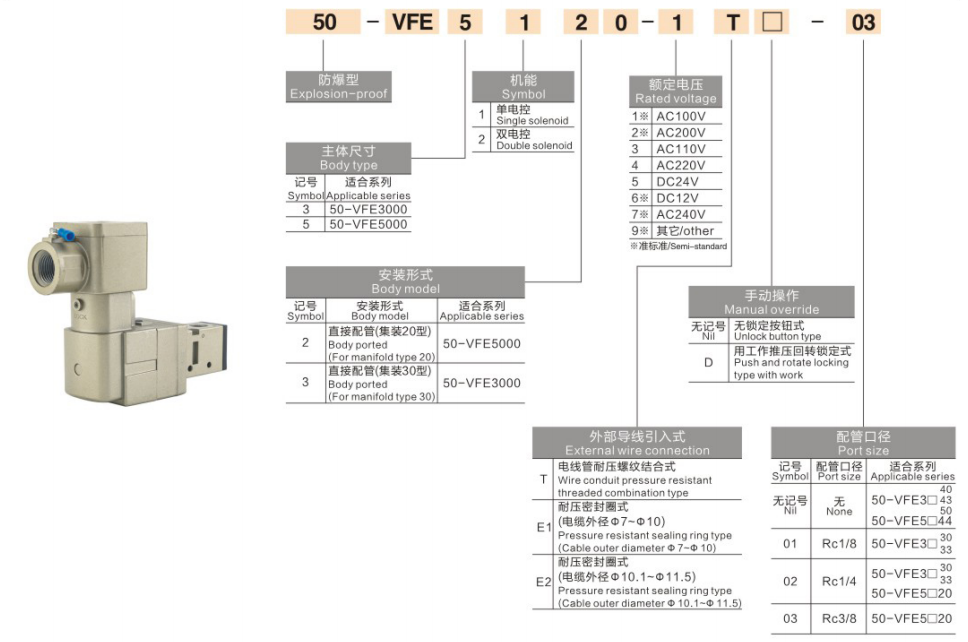

3.1 A modellkód meghatározása (Példa: 50-VFE51201T)

     --50: Lángálló sorozat kódja

     --VFE: 5/2-utas rugalmas tömítésű vezető orsószelep

     --5: 5000 nagy áramlási specifikáció

     --1: Egyetlen mágnesrugós visszatérő

     --2: Menetes közvetlen rögzítés

     --0: Standard konfiguráció

     --1: G1/4 port menet

     --T: Fém lángálló tömszelence

Modell-alspecifikációk

     --50-VFE3000:Kompakt kis átfolyású, effektív keresztmetszeti terület 18mm², Cv=1.0, G1/8 port

     --50-VFE5000:Főáramú szabványos áramlás, effektív keresztmetszeti terület 45 mm², Cv=2,5, G1/4 mainstream port

3.2 Szerkezeti és levegőáramköri logika (5/2 utas)

    --Port meghatározása:P táp bemenet, A kimenet, B kimenet, R1/R2 két független kipufogónyílás; főszelep + vezérlőszelep központosított kipufogógáz, nincs szükség külön pilot kipufogócsőre a vezetékezés egyszerűsítéséhez

     --Orsó felépítése:Pilot orsó rugalmas tömítés; Az orsó meghajtásához legalább 0,15 MPa nyomáskülönbség szükséges, vákuum negatív nyomás alatt nem váltható

Funkcionális módok

    --Énekelle solenoid (utótag 1):Bekapcsolt → P→A, B→R2; kikapcsolási rugó visszaállítása → P→B, A→R1, egyirányú henger-visszaállítás

    --Kettős mágnesszelep (utótag 2):Reteszelő memória funkció, fenntartja a szelep helyzetét az áramszünet után, ideális hosszú távú nyomástartó szorítóállomásokhoz

3.3 A megfelelő telepítési tartozékok

     --Menetes rögzítés:Közvetlen G1/8, G1/4 menetes csatlakozás, kompatibilis a KQ2 nyomószerelvényekkel és PU/PA pneumatikus csővel

     --Elosztószelep sziget:Dedikált 5 portos elosztó alap 50-VV5FE3 (3000-es sorozathoz) / 50-VV5FE5 (5000-es sorozathoz), akár 10 állomás központi levegőellátását támogatja; az elosztó légcsatornái csak VFE szelepekre alkalmasak, VPE 3-járatú szelepekkel vegyes összeszerelés tilos

3.4 Tipikus alkalmazások (csak kettős működésű hengeres áramkörök esetén)

     -- Kettős működésű transzfer, dugó, bélyegző szorítóhengerek robbanásbiztos gyártósorokon

     --NAMUR pneumatikus golyóscsap / pillangószelep működtető kapcsoló vezérlés vegyi csővezetékekhez

     -- Központosított szelepsziget-automatizálás bevonó- és lítium akkumulátoros porműhelyekhez

     -- Minden robbanásbiztos pneumatikus rendszer, amely kétirányú hengerkihúzást és visszahúzást igényel

3.5 Korlátozási megjegyzés

     A vákuumkörök szigorúan tilosak. Megfelelő nyomáskülönbség nélkül negatív nyomás alatt az orsó nem tud elmozdulni, ami szívókorong elvesztéséhez és a henger hibás működéséhez vezethet. Csak szabványos 0,2–0,9 MPa pozitív levegőellátással kompatibilis.

4. 50-VPE sorozatú 3 portos robbanásbiztos mágnesszelep (50-VPE500 / 700 sorozat)

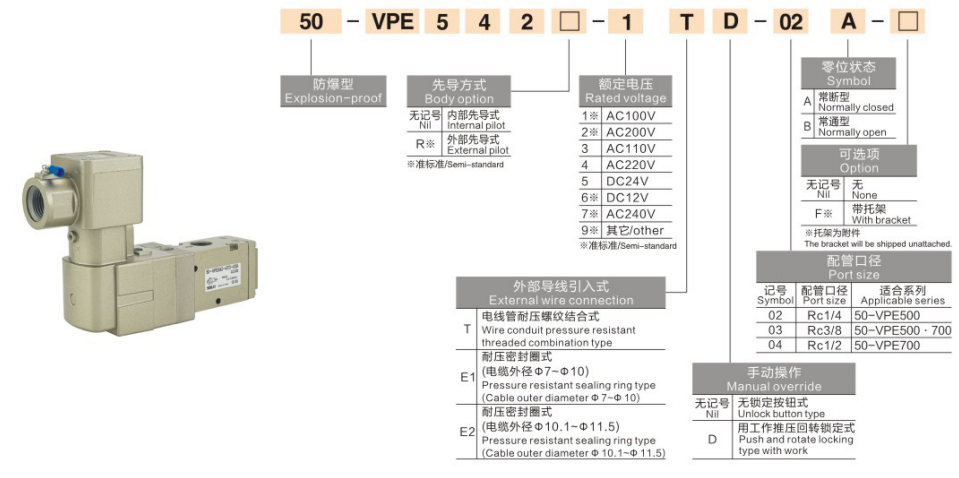

4.1 A modellkód meghatározása (Példa: 50-VPE54201T)

     --50: Lángálló sorozat kódja

     --VPE: 3/2 utas rugalmas tömítésű előtétszelep

     --542: VP500 specifikáció, menetes alaphelyzetben zárt NC

     --0: Standard konfiguráció

     --1: G1/4 port menet

     --T: Fém lángálló tömszelence

Modell-alspecifikációk

     --50-VPE500: Szabványos áramlás, effektív metszeti terület 41,4 mm², Cv=2,3, hagyományos vákuumkezeléshez

     --50-VPE700: Nagy átfolyású, effektív keresztmetszeti terület 72 mm², Cv=4,0, nagy lapok és többlyukú kartondobozok vákuumszállításához

4.2 Szerkezeti és légáramköri logika (3/2 normál zárt NC, NO átalakítható)

     -- Port meghatározása: P táp bemenet, A kimenet, R egyetlen kipufogó; független PE-kipufogónyílás. A magas portartalmú, robbanásbiztos zónákban a külső csövek biztonságos területekre vezethetik a kipufogógázt

     -- Orsó felépítése: Kemény tömítésű pilótafej típus, nulla nyomáskülönbség-indítás, stabil működés teljes vákuum alatt -101,2 kPa-ig, dedikált lángálló szelep a vákuumkörökhöz

NC működési logika (NO funkció kapcsolható)

     --Bekapcsolt: P csatlakozik A-hoz a levegőellátáshoz, R zárva; vákuumgenerátor negatív nyomást termel, egyszeres működésű henger megnyúlik

     --Kikapcsolás: P lekapcsolva, A automatikusan csatlakozik az R-hez a nyomáscsökkentés érdekében; tapadókorongos azonnali vákuumtörés, egyszeres működésű hengerrugó automatikusan visszahúzódik. A munkadarabok kiszabadulnak, amikor a robbanásbiztos berendezés leáll az üzembiztonság javítása érdekében

4.3 Megfelelő telepítési tartozékok

     - Közvetlen menetes rögzítés: M5, G1/8, G1/4 menetes csatlakozók, közvetlenül a vákuumgenerátorok elé szerelve

     -- Dedikált vákuum elosztó sziget: 3 portos exkluzív alap 50-VV3PE független légcsatornákkal, nem keverhető össze 5 portos VFE szelepekkel

4.4 Alapvető előnyök (csak megfelelő lángálló szelep vákuum-robbanásbiztos áramkörökhöz)

     - Nulla nyomáskülönbség indítás, kompatibilis mind a vákuum negatív nyomással, mind a normál pozitív nyomással

     -- Automatikus nyomáscsökkentés teljesítményveszteség esetén; a munkadarabok kiszabadulnak, amikor a robbanásbiztos berendezés leáll, hogy elkerülje a befogási sérülést vagy a leesés veszélyét

     -- Ultra alacsony szivárgású tömítés, nincs szíváscsillapítás a hosszú távú vákuum adszorpció során

4.5 Tipikus alkalmazások

     -- Robbanásbiztos vákuumkezelés: ZU/ZB vákuumgenerátor + ZPT puffer tapadókorong lítium akkumulátorhoz, bevonathoz és élelmiszer-robbanásbiztos anyagfelszedőhöz

     --Egyszeres működésű rugóvisszatérítésű hengerek az emeléshez, rögzítéshez és kilökéshez, egyszerű szerszámokhoz

     -- Filmek, kartondobozok és üveglapok negatív nyomású adszorpciós átvitele gyúlékony és robbanásveszélyes műhelyekben

     --Elágazó levegőellátás megszakító és karbantartási nyomáscsökkentő áramkörök robbanásbiztos berendezésekhez

5. Összehasonlító táblázat: 50-VFE VS 50-VPE

6. Szabványos robbanásbiztos, teljes pneumatikus áramkör-illesztés

     --Áramkör1: Robbanásbiztos vákuumkezelés (50-VPE54201T):  Olajmentes robbanásbiztos levegő kombináció AFC2000 → 50-VPE54201T → PU6 cső → ZU egyenes vákuumgenerátor + ZPT puffer tapadókorong

    --2. áramkör: Robbanásbiztos kettős hengeres átvitel (50-VFE51201T):  Robbanásbiztos levegő hármas egység AC2000 → 50-VFE51201T 5-járatú szelepsziget → PU8 cső → SC/SDA kettős működésű robbanásbiztos henger

    --3. áramkör: Robbanásbiztos, egyszeres működésű szorítószerkezet:  Robbanásbiztos nyomásszabályozó AR → 50-VPE500 → PU4 mikrocső → MAL mini egyszeres működésű henger

7. Kiválasztás és robbanásbiztos biztonsági üzemeltetési előírások

    --A vákuumkörök csak 50-VPE-t alkalmazhatnak:  Az 50-VFE orsószerkezete nyomáskülönbség nélkül nem tud elmozdulni; vákuumkörökhöz való használata teljes meghibásodáshoz és a munkadarab leeséséhez vezethet. Szigorúan tilos az olajköd-generátorral felszerelt AC/BC hármas egységek használata vákuumrendszerekben, mivel az olajszennyeződés blokkolja a VPE tömlőt és szivárgást okoz.

    --A kettős működésű hengereknek 50 VFE 5-járatú szelepet kell alkalmazniuk:  A 3 portos VPE csak egyetlen levegőkibocsátást biztosít, és nem tudja megvalósítani a henger kétirányú kinyújtását és visszahúzását; nem helyettesítheti az 5-járatú szelepeket.

     --Az elosztó aljzatok vegyes összeszerelése tilos:  Az 5-portos VFE-alap és a 3-portos VPE-alap független légcsatorna-nyílásokkal rendelkezik. A keresztbe szerelés a teljes kör légszivárgását és a berendezés hibás működését okozza.

    --Makötelező robbanásbiztos vezetékezési szabályok:  Eredeti gyári T-típusú fém lángálló kábeltömszelencéket kell használni szorosan lezárt kábeleknél; nincsenek szabad fémérintkezők a kábeldobozokon belül. Tilos a hagyományos műanyag csatlakozóaljzatokkal való jogosulatlan csere. Ha a kísérleti PE kipufogónyílás külső vízelvezetést igényel, a csővezetékeknek a kipufogógázt a kijelölt robbanásbiztos biztonságos zónákba kell vezetni, hogy elkerüljék a gyúlékony gázok felhalmozódását.

    --A levegőellátás elülső szűrési követelményei:  Az AF/AFC légszűrőt (5 μm pontosságú) a robbanásbiztos szelepek elé kell felszerelni. A szelepházba jutó por és vízgőz orsó elakadást okoz, ami robbanásbiztos munkakörülmények között égés- és robbanásveszélyt okozhat.

     --Karbantartási és javítási előírások:  Zárja el a felső HSV kézi gömbszelepet és a kipufogócső maradék nyomását, mielőtt a karbantartáshoz szétszerelné. A robbanásbiztos ház szétszerelése feszültség alatt vagy nyomás alatt tilos; a sérült lángálló illeszkedő felületek érvénytelenítenek minden robbanásbiztos tanúsítványt.

8. Ipari alkalmazási területek

     Lítium akkumulátoros robbanásbiztos bevonó- és összeszerelő sorok, festékszóró automatika, vegyi csővezeték-szelepek automatikus vezérlése, tintanyomtató porműhelyek, élelmiszer-robbanásbiztos csomagoló gyártósorok, olajat és gázt támogató pneumatikus működtetők, gyógyszerészeti tiszta robbanásbiztos berendezések, robbanásbiztos manipulátorok poranyag-válogatáshoz.

Egy mondat összefoglalása

     A SOLH 50 sorozatú lángálló pilot mágnesszelepek 50-VFE 5-portos orsótípusra osztva kettős működésű hengerekhez és 50-VPE 3-portos szeleppel vákuum- és egyszeres működésű hengerekhez, Ex d II BT4 / CCC / TIIS tanúsítvánnyal, IPX6 minősítéssel, Zone as minden Zonatic kapcsolási minősítéssel és Zone as1 minősítéssel. 2 gyúlékony robbanásveszélyes ipari gyártósor.
