Földi kapcsoló mechanizmus a kapcsolóberendezéshez

Alkalmazások és funkciók

A kapcsolóberendezések földi kapcsoló mechanizmusát az alállomásokban, az erőművekben és az ipari elektromos rendszerekben használják a biztonság fokozása érdekében a nagyfeszültségű kapcsolóberendezések működése és karbantartása során. Elsődleges funkciója a földi kapcsoló véletlen vagy jogosulatlan működésének megakadályozása, miközben a nagyfeszültségű berendezések továbbra is táplálkoznak, ezáltal megóvja a személyzetet és a berendezéseket az elektromos veszélyektől.

Az alállomásokban az reteszelő eszköz biztosítja, hogy a földkapcsolót csak akkor lehet bezárni, miután megerősítik, hogy más releváns kapcsolók (például megszakítók vagy izolátorok) a megfelelő helyzetben vannak, biztosítva az elektromos rendszer megfelelő elszigetelését. Ez különösen kritikus jelentőségű, ha a megszakítók, transzformátorok vagy izolátorok váltása vagy földelése, hogy megakadályozzák a veszélyes helyzeteket, ahol a földelt áramkör továbbra is elektromos áramot hordozhat. Az erőművekben az reteszelő eszköz hasonló célt szolgál, megakadályozva, hogy az operátorok a nagyfeszültségű berendezéseket földeljék, miközben az még mindig csatlakozik az elektromos hálózathoz, ezáltal csökkentve az elektromos ütés kockázatát a karbantartási munkák során.

A földkapcsoló reteszelő készüléke általában olyan mechanikus reteszelést vagy elektronikus kezelőszerveket tartalmaz, amelyek megakadályozzák a földi kapcsoló működését, kivéve, ha a biztonságos feltételek teljesülnek. Ez magában foglalhatja annak biztosítását, hogy a leválasztó kapcsoló nyitva legyen, vagy a berendezés nem energiájú. Egyes rendszerek tartalmazhatnak olyan mutatókat vagy riasztásokat is, amelyek értesítik a szolgáltatókat, ha a feltételek biztonságosak a földkapcsoló működtetésében.

Annak biztosításával, hogy a berendezések megalapozása csak megfelelő körülmények között forduljon elő, az reteszelő eszköz elősegíti a karbantartási folyamatok korszerűsítését, az emberi hibák minimalizálását és az operatív biztonság fokozását. Alapvető biztonsági funkció az elektromos rendszerek megbízhatóságának és biztonságának fenntartásához, különösen a nagyfeszültségű környezetben.

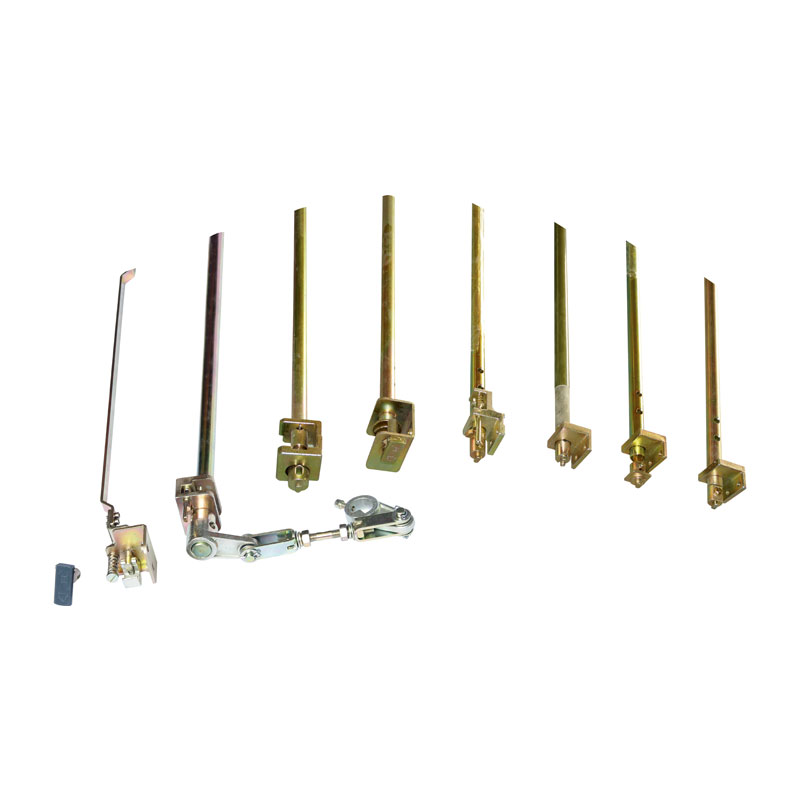

Összeszerelés vázlatos diagramja

5xs.363.010
5xs.363.010.1
5xs.363.010.2
5xs.363.010.3
5xs.363.010.3d
5xs.363.010.4
5xs.363.010.5
5xs.363.010.6d
5xs.363.010.7
5xs.363.010-241/242

Jegyzet:

22. sorrend A Link összeszerelő kar -kar két mérete: Hagyományos 60 középső távolság, ha az ügyfélnek 80 középső távolságra van szüksége, kérjük, magyarázza el a megrendelés során.
