Kérjen meg bármely villamosmérnököt, hogy nevezze meg a kisfeszültségű kapcsolóberendezés-szerelvény legkritikusabb részét, és a válasz valószínűleg az áramkör megszakítója lesz. Vagy esetleg a leválasztó kapcsolót. Talán a gyűjtősínrendszer. Ritkán említi valaki a kiegészítőket. A tapasztalt karbantartó csapatok azonban más valóságot ismernek: a kapcsolóberendezés-rendszer gyakrabban hibásodik meg a segédérintkezőnél, a sorkapocsnál, a reteszelő mechanizmusnál vagy a jelzőlámpánál, mint a fő áramútnál. A megszakító lehet a kapcsolóberendezés szíve, de a tartozékok az idegrendszer.

Richgemegérti ezt a különbségtételt. Mivel a gyártó összpontosítottkisfeszültségű kapcsolóberendezés tartozékok, a vállalat gyártja azokat az alkatrészeket, amelyek lehetővé teszik, felügyelik, védik és vezérlik az elsődleges berendezéseket – megszakítókat, megszakítókat, gyűjtősíneket, biztosítékokat és mérőeszközöket –, amelyek mindegyike robusztus fém burkolatban van elhelyezve. Az 1000 V-ig terjedő feszültséggel működő tartozékok ipari gyártóüzemeket, kereskedelmi épületeket, megújuló energiaforrásokat és infrastrukturális projekteket szolgálnak ki, beleértve a repülőtereket, vasutakat és vízkezelő létesítményeket.Mielőtt azonban megvizsgálnánk a tartozék-specifikus tervezést, egy kérdésre érdemes választ adni: miért fontosabbak gyakran a másodlagos alkatrészek, mint az elsődlegesek?

Rejtett hibapontok az alacsony feszültségű kapcsolóberendezésekben

Az elektromos elosztási hibák statisztikai elemzése következetes mintát mutat. A fő tápelemek – a megszakító érintkezői, a gyűjtősín csatlakozások és a leválasztó lapátok – a terhelési ciklusok és a környezeti hatások alapján kiszámítható időközönként meghibásodnak. Ezek a hibák előre láthatók és ütemezhetők.

A tartozékok kiszámíthatatlanul meghibásodnak. Az idő előtt oxidáló segédérintkező a vezérlőáramkör visszacsatolását okozza, és leállítja a folyamatot annak ellenére, hogy a fő áramút érintetlen marad. A terminal block that loosens from thermal cycling creates intermittent connections that drive maintenance teams into chasing ghosts. Egy mechanikus retesz, amely megköti, megakadályozza a megszakító bezárását, és letiltja az egész adagolót.

Ezek a kisfeszültségű kapcsolóberendezés-tartozékok nem választható díszek. Ezek funkcionális szükségletek. Megfelelő tartozékok nélkül a fő alkatrészek nem ellenőrizhetők, vezérelhetők vagy koordinálhatók.

Mit csinálnak valójában az alacsony feszültségű kapcsolóberendezés-tartozékok?

A „tartozékok” kifejezés alábecsüli azok fontosságát. Pontosabb leírás a "támogató rendszerek" lenne. Egy tipikus kisfeszültségű kapcsolóberendezés-szerelvényen belül a tartozékok öt különböző kategóriájú munkát végeznek.

Monitoring és indikáció

A kezelőknek ismerniük kell az egyes áramkörök állapotát az ajtók kinyitása vagy a burkolatok eltávolítása nélkül. Az ebbe a kategóriába tartozó kiegészítők a következők:

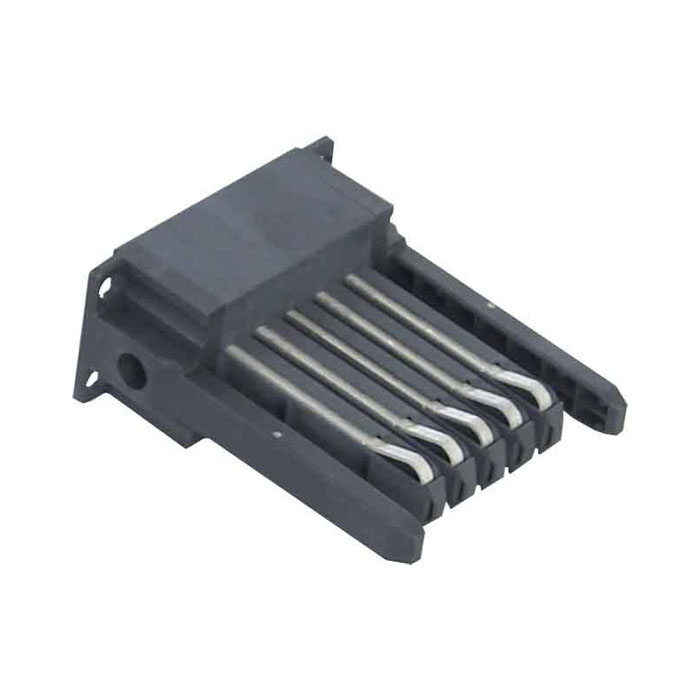

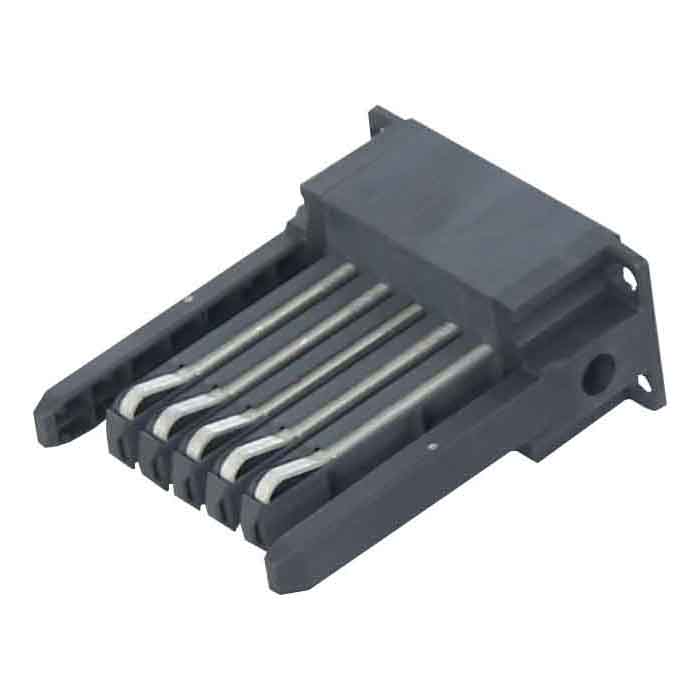

• Segédérintkezők, amelyek követik a fő megszakító érintkezők helyzetét – nyitott vagy zárt, kioldott vagy alaphelyzetbe állítás
• Az áramellátást, a megszakító állapotát vagy a riasztási állapotokat jelző lámpák
• Feszültséget, áramot, teljesítményt és frekvenciát mérő műszerek és jelátalakítók
• Kommunikációs modulok, amelyek állapotadatokat küldenek az épületfelügyeleti rendszereknek vagy a felügyeleti vezérlő és adatgyűjtő rendszereknek

Ezen kisfeszültségű kapcsolóberendezés-tartozékok nélkül a kezelőnek nincs rálátása az elosztórendszerre. A kapcsolóberendezés fekete dobozzá válik.

Vezérlés és reteszelés

Az ugyanazt a buszt tápláló több forrás koordinációt igényel a visszatáplálás vagy a párhuzamos működés megakadályozása érdekében. A vezérlést lehetővé tevő tartozékok a következők:

• Söntkioldások, amelyek távolról nyitják meg a megszakítót a központról vagy a vészleállító áramkörről
• Feszültségcsökkenési kioldók, amelyek kioldják a megszakítót, ha a tápfeszültség egy küszöbérték alá esik
• Kulcsreteszelések, amelyek mechanikusan megakadályozzák az ütköző műveleteket – például megakadályozzák, hogy a generátor megszakítója bezárjon, miközben a hálózati megszakító zárva van
• Motorkezelők, akik kézi erőkifejtés helyett motorvezérléssel nyitják vagy zárják a megszakítókat

Ezekkisfeszültségű kapcsolóberendezés tartozékokkézi működtetésű eszközt integrált védelmi és vezérlőrendszerré alakítani.

Csatlakozás és megszüntetés

Az áram nem tud átfolyni a nem megfelelően csatlakoztatott alkatrészeken. A befejező tartozékok a következők:

• Sorkapcsok a vezérlő huzalozáshoz, azonosításra és hozzáférésre elrendezve
• Kábelsaruk és csatlakozók meghatározott vezetéktípusokhoz és névleges áramerősségekhez méretezve
• Lazulás nélküli hőtágulásra tervezett gyűjtősín csatlakozások és kötések

A nem megfelelő kisfeszültségű kapcsolóberendezés-tartozékok a csatlakozási pontokon hőt termelnek, ami felgyorsítja a szigetelés öregedését és végül meghibásodást okoz.

Mechanikai támogatás és elhelyezés

Az alkatrészeknek ott kell maradniuk, ahol elhelyezték őket. A mechanikai tartozékok a következők:

• Rögzítőkonzolok és sínek megszakítókhoz és egyéb eszközökhöz
• Ajtóreteszelések, amelyek megakadályozzák a nyitást a megszakító bekapcsolt állapotában
• Kezelje azokat a mechanizmusokat és kapcsolatokat, amelyek a kezelő mozgását átadják a megszakító mechanizmusoknak

Ezek az alacsony feszültségű kapcsolóberendezés-tartozékok egészen addig tűnnek eleminek, amíg meghibásodnak – ekkor az egész szerelvény nem lesz biztonságos vagy működésképtelen.

Környezetvédelem

A poros, párás vagy korrozív környezetbe telepített kapcsolóberendezésekhez tömítő- és szűrőtartozékok szükségesek:

• Tömítések és tömítések szekrényajtókhoz
• Szűrők a szellőzőnyílásokhoz
• Térfűtők a páralecsapódás megelőzésére
• Páratartalom mutatók

Az ilyen típusú kisfeszültségű kapcsolóberendezés-tartozékok költsége minimális a korrózióval kapcsolatos meghibásodás költségeihez képest.

Biztonsági jellemzők Beágyazott tartozék Design

A modern kisfeszültségű kapcsolóberendezések olyan biztonsági funkciókat tartalmaznak, amelyek kiegészítő alkatrészekre támaszkodnak. Ezek nem kiegészítők; a szabályozási megfelelés és a személyzet védelmének szerves részét képezik.

Ívvillanás elleni védelemmegköveteli, hogy a kapcsolókészülék háza ívenergiát tartalmazzon vagy irányítson át. Az ajtózárak, a betekintő ablakok és a nyomáscsökkentő panelek – minden tartozék – meghatározzák, hogy az ívvillanás megsérti-e a kezelőt, vagy zárva marad.

Túlterhelés elleni védelemmegköveteli, hogy a megszakítóban lévő kioldó egység pontos áramjeleket kapjon. Az áramváltók és a feszültségváltók kiegészítők, de pontosságuk határozza meg, hogy a megszakító a tervezett túlterhelési szinten kiold-e, vagy megengedi-e a berendezés károsodását.

Rövidzárlati megszakításmegköveteli, hogy a megszakító érintkezői gyorsan és teljesen kinyíljanak. A működési mechanizmus, beleértve a rugókat, összekötő elemeket és reteszeket, egy kiegészítő rendszer. Its condition determines whether the breaker clears the fault or explodes.

Ezen okokból kifolyólag a kisfeszültségű kapcsolóberendezés-tartozékok a fő alkatrészekkel azonos minőségi szinten történő megadása nem konzervatív tervezés. Ez bevett gyakorlat.

Modularitás és rugalmasság: Tartozékvezérelt előnyök

A kisfeszültségű kapcsolóberendezések egyik leggyakrabban említett előnye a modularitás. Ez a modularitás azért létezik, mert a tartozékokat úgy tervezték, hogy a fő tápbusz megzavarása nélkül adhatók hozzá, eltávolíthatók vagy cserélhetők.

Az új gyártósort felépítő létesítmény egy további adagoló megszakítót illeszthet be egy meglévő kapcsolóberendezés-sorba. A folyamathoz szerelési konzolokra (tartozék), gyűjtősín-szúrókra (tartozék), vezérlőkábel-kapcsokra (tartozék) és ajtókilincsekre (tartozék) van szükség. A főgyűjtősín és a meglévő megszakítók érintetlenek maradnak.

Hasonlóképpen, a kézi vezérlésről a távvezérlésre való frissítéshez egy motorkezelő (tartozék) és egy kommunikációs modul (kiegészítő) hozzáadása szükséges. Maga a megszakító – a drága fő alkatrész – a helyén marad.

Ez a rugalmasság nem véletlen. Az alacsony feszültségű kapcsolóberendezés-tartozékokat szabványos méretekre és interfészekre tervezték, lehetővé téve a mix-and-match konfigurációt. A Richge termékválasztéka támogatja ezt a modularitást több formai tényező között.

Energiagazdálkodás a tartozékok integrálásával

A kisfeszültségű kapcsolóberendezések energiahatékonysági jellemzői teljes mértékben a tartozékoktól függenek. A fő megszakító viszi az áramot, de nem méri vagy kezeli azt. Az energiagazdálkodás kiegészítő eszközökön keresztül történik:

• A feszültség és az áram hullámformáit mintavevő teljesítménymérők a valós teljesítmény, a meddőteljesítmény, a teljesítménytényező és a harmonikus torzítás kiszámításához
• Áramváltók, amelyek a primer áramot a mérőbemenetek számára biztonságos szintre csökkentik
• Kommunikációs átjárók, amelyek összesítik az adatokat több feederről, és továbbítják azokat az energiagazdálkodási szoftvernek
• Kontaktortekercsek és vezérlőrelék, amelyek lehetővé teszik a terhelés leválasztását a csúcsigényi időszakokban

Ezen kisfeszültségű kapcsolóberendezés-tartozékok nélkül egy létesítmény nem tudja megvalósítani a keresletreakciót, nem tudja nyomon követni az energiafogyasztást folyamatsoronként, és nem tudja ellenőrizni a hatékonysági projektekből származó megtakarításokat.

Az az állítás, hogy a modern kisfeszültségű kapcsolóberendezések „segítik az energiafogyasztás optimalizálását és az üzemeltetési költségek csökkentését”, igaz – de csak akkor, ha a tartozékcsomag tartalmazza a szükséges felügyeleti és vezérlőberendezéseket.

Alkalmazási környezetek és tartozékok kiválasztása

A különböző alkalmazások eltérő követelményeket támasztanak a kisfeszültségű kapcsolóberendezés-tartozékokkal szemben. A készen kapható megoldások nem felelnek meg minden esetnek.

Ipari gyártó üzemektapasztalja a közeli gépek vibrációját. Ebben a környezetben a tartozékokhoz rezgésálló sorkapcsokra, reteszelő hardverekre és rugalmas buszcsatlakozásokra van szükségük, amelyek lazulás nélkül elnyelik a mozgást.

Kereskedelmi épületeka kórházak és adatközpontok magas rendelkezésre állást igényelnek. A tartozékoknak tartalmazniuk kell redundáns felügyeleti érintkezőket, megkerülő elemeket és jelzőket, amelyek a meghibásodás előtt a függőben lévő karbantartási igényeket mutatják.

Megújuló energia létesítményekszéles hőmérséklet-ingadozásokkal és UV-sugárzással kell szembenézni a kültéri házaknál. A tartozékoknak kiterjesztett hőmérsékleti besorolásra, UV-stabil anyagokra, valamint por és nedvesség behatolása elleni tömítésre van szükség.

Infrastrukturális projekteka repülőterekhez és a víztisztító telepekhez hasonlóan hosszú élettartamra van szükség. A tartozékoknak több évtizedes cserecikluson keresztül rendelkezésre kell állniuk, és a gyártónak hosszú távú támogatást kell nyújtania.

A Richge, mint kisfeszültségű kapcsolóberendezés-tartozékok beszállítója, amely ezeket a változatos alkalmazásokat szolgálja ki, elég széles termékskálát jelent ahhoz, hogy megfeleljen az egyes környezetek egyedi igényeinek.
