KQ2W sorozatú meghosszabbított férfi menetes benyomható könyök

SOLH KQ2W sorozat 90°-os meghosszabbított apa menetes benyomható könyök | SMC KQ2W egyenértékű pneumatikus szerelvény

Márka: SOLH by Richge Technology | KQ2W kiterjesztett L-típusú egyérintéses könyök

1. Termék áttekintése

     A KQ2W sorozat a SOLH KQ2 pneumatikus szerelvénycsaládon belüli L-típusú, meghosszabbított szárú benyomható könyök. 90°-os derékszögű felépítés. Az egyik vége külső menet (birodalmi R kúpos menet / metrikus M finommenet), a másik vége a PU/PA pneumatikus cső beillesztéséhez. A sorozathoz tartozik még nem szűkítő, meghosszabbított KQ2Wxx-99 változat is, mindkét vége csőcsatlakozáshoz a csővezeték meghosszabbítására és az akadályok elkerülésére.

     Alapvető előny: A kibővített szár kialakítás megoldja a telepítési helyszűket és a mechanikai zavarokat. Egyérintéses szerkezet, szerszám nélküli csőbehelyezés és eltávolítás. Műanyag test + sárgaréz menetes rész, öregedésgátló, kompatibilis pneumatikus és vákuumkörrel. Az SMC KQ2W sorozat közvetlen import helyettesítője tengerentúli projektekhez.

2. Modellkód magyarázata

  Formátum: KQ2W □□ - □□S

     KQ2W: L-típusú kiterjesztett könyök sorozat kódja

     □□: Cső külső átmérője ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     Utótag:01S02S/03S/04S: Imperial R külső menet (1/8", 1/4", 3/8", 1/2")

     M3GM5: Metrikus külső menet M3 × 0,5 / M5 × 0,8
     -99: Nem szűkítő hosszabbított változat, mindkét végén azonos átmérőjű csőcsatlakozás, menet nélkül

3. Főbb műszaki adatok és anyagok

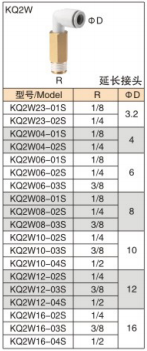

4. Teljes modelllista

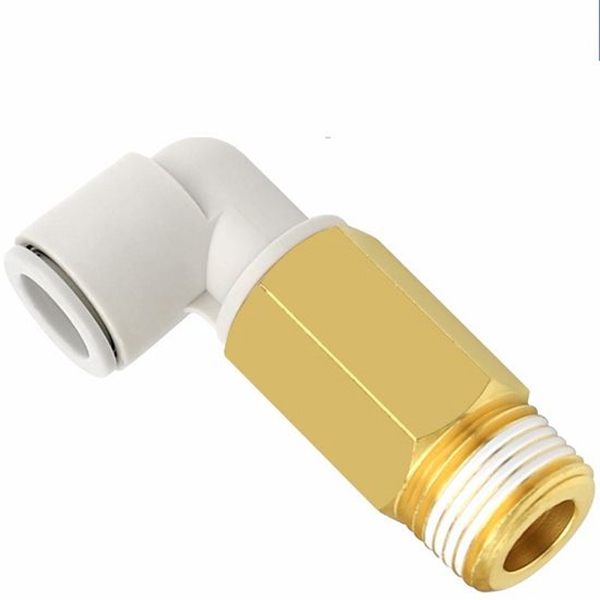

4.1 Imperial R menetes verzió (réz szál)

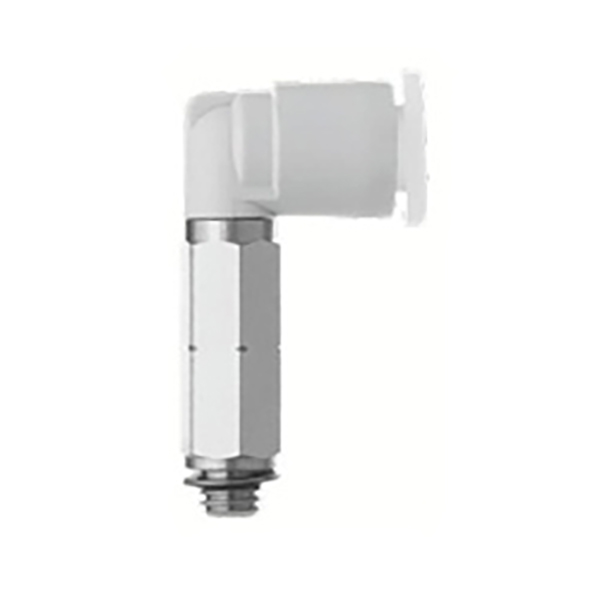

4.2 Metric M menetes verzió

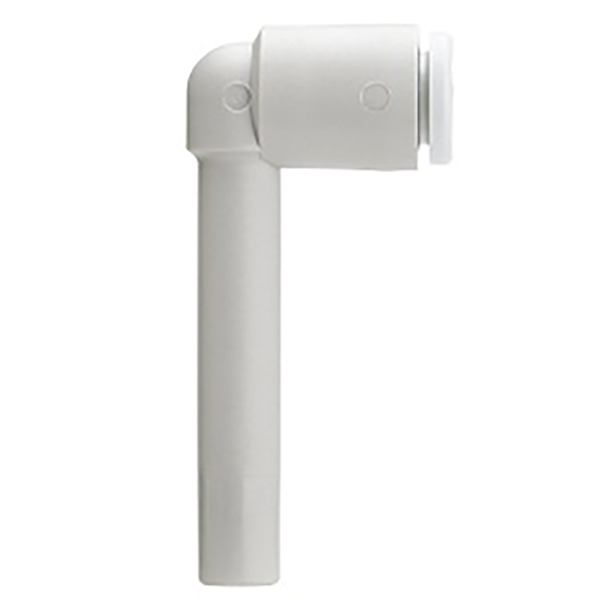

4.3 Nem szűkítő kiterjesztett verzió (csőről csőre, menet nélkül)

5. Alkalmazási forgatókönyvek

     • Kerülje el a hengerek, vákuumgenerátorok és mágnesszelepek mechanikai beavatkozását; kiterjeszti és átirányítja a csővezeték irányát

     • 90°-ban meghosszabbított csőelvezetés a robotizált vákuum szívókorongos áramkörökhöz kompakt automatizálási vonalakban

     • Közvetlen csere az eredeti SMC KQ2W-hez, import helyettesítés a költségcsökkentés érdekében

6. Telepítési megjegyzések

      • Vágja le a csöveket függőlegesen és laposan, és helyezze be teljesen az aljáig, hogy garantálja a tömítést.

     • A PTFE szalag szálakra tekerhető; ne húzza túl a meneteket, hogy elkerülje a szerelvénytest megrepedését.

     • A cső eltávolítása: nyomja meg a fehér kioldógyűrűt és húzza ki a csövet egyszerre.
