Márka: SOLH by Richge Technology | Pneumatikus henger dugattyúrúd rugalmas kiegyenlítő szerelvény
 |

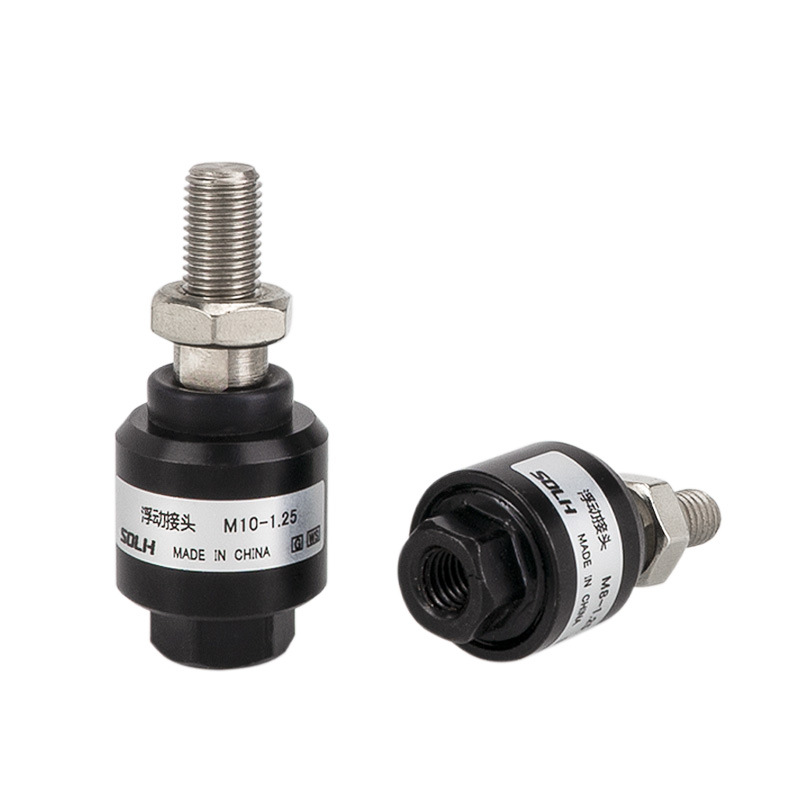

Az F-típusú úszócsukló hengerdugattyúrúdra szerelt gömbfejű, rugalmas összekötő tartozék. Alapvető funkciója a beépítési excentricitás és a szögeltérés elnyelése, az oldalirányú erő kiküszöbölése és a hengertömítések védelme. Ez az automatizált berendezések beállítási hibáinak megoldásának standard komponense.
• Szerkezet: Belső menet (csatlakozó dugattyúrúd) + gömbfej + külső menet (csatlakozó terhelés), beépített rugalmas kompenzációs szerelvény.
• Kompenzációs kapacitás: Axiális ±1,5mm, radiális ±1,25mm, szög ±2°~±5° modelltől függően.
• Anyag: Szabványos eloxált alumíniumötvözet; 304 rozsdamentes acél korrózióálló alkalmazásokhoz; NBR / FKM gumi tömítések kaphatók.
• Funkció: A merev, kemény csatlakozást rugalmas adaptív csatlakozássá alakítja, megakadályozza az oldalirányú hajlítónyomatékot és tömítse a dugattyúrúd kopását.
1) AirTAC

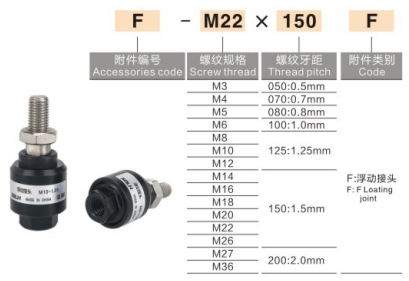

Formátum: F-M menet × menetemelkedés + F
Példák: F-M10×1,25F (32 mm-es furathoz), F-M16×1,5F (50/63 mm-es furathoz)
2) SMC (standard JAF / nehéz teherbírású JAHF)
Formátum: JAF-furat-menet-hossz
Példák: JAF-40-M12 × 1,25 (40 mm-es furat), JAHF-80-M20 × 1,5 (80 mm-es nagy terhelés)
3) Általános hazai jelölés
Formátum: F-M12×1,25 vagy FJ-M16×1,5
|
Modell (szál) |
Illesztett furat (mm) |
Megengedett excentricitás |
Lengésszög |
|
F-M6×1,0 |
16/20 |
±0,8 mm |
±2° |
|
F-M8×1,25 |
25 |
±1,0 mm |
±2° |
|
F-M10×1,25 |
32 |
±1,25 mm |
±3° |
|
F-M12×1,25 |
40 |
±1,25 mm |
±3° |
|
F-M16×1,5 |
50/63 |
±1,5 mm |
±4° |
|
F-M20×1,5 |
80/100 |
±1,5 mm |
±5° |
|
Felszerelés |
Teljesítmény |
Alkalmazási tippek |
|
F-típusú úszócsukló |
360°-os rugalmas kompenzáció, elnyeli a radiális és szögeltéréseket, védi a hengert |
Rossz beállítás, nagyfrekvenciás működés, hosszú löket |
|
I-típusú Single Clevis |
Egysíkú csuklós ±5°, nagy merevség, alacsony költség |
Alacsony sebesség, jó beállítás, toló-húzó terhelés |
|
Y-típusú Double Clevis |
Egysíkú csuklós ±5°, nagy teherbírás |
Nagy teher, egyetlen füldugóval |
|
Rúdvég csapágy |
Gömb alakú univerzális ±15°, nagy lengésszög, magasabb költség |
Nagy sebesség, nagy excentricitás, többirányú lengés |
Kiválasztási útmutató: Rossz beépítési beállítás → F-típus; kis sebességű nagy terhelés → Y-típus; dupla fül tehertartó konzol → I-típus; nagy sebesség és nagy excentricitás → rúdvégi csapágy.
1. Csavarja rá a belső menetet a dugattyúrúd külső menetére, anaerob menetrögzítő ajánlott a kilazulás elleni védelemhez.
2. Csatlakoztassa a külső menet végét közvetlenül a terheléshez (vagy a karimához / csatlakozólemezhez), nincs szükség szigorú koaxiális beállításra.
3. Üzemi nyomás: ≤1,0 MPa szabványos hengereknél; üzemi hőmérséklet: -10 ℃ ~ +120 ℃.
4. Nem alkalmas folyamatos forgó mozgásra. Külső puffer vagy ütköző szükséges ütési terhelés esetén.
• Automatizált összeszerelő sorok, 3C berendezések, robotfogók
• Prés-illesztés, sajtolás, formadokkoló, hosszú löketű szállítómechanizmus
• Nehéz koaxiális szabályozással, erős vibrációval és nagyfrekvenciás hengermozgással rendelkező berendezések
