Márka: SOLH by Richge Technology | Pneumatikus egyenes egyérintéses idom sűrített levegős és vákuumvezetékekhez
 |
 |
 |
 |

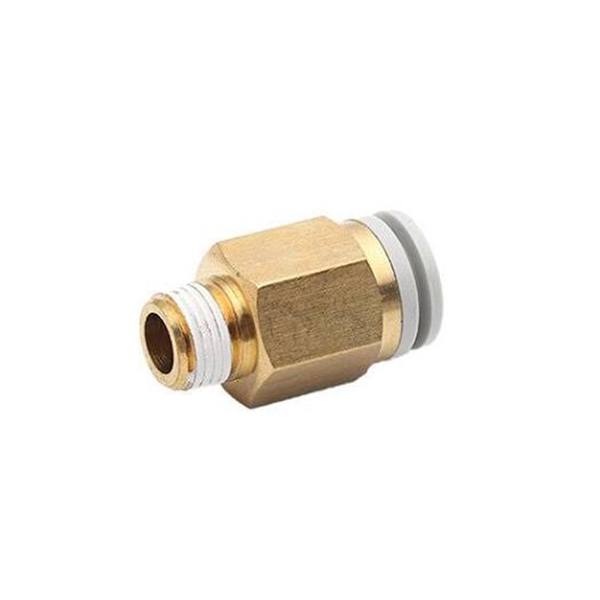

A KQ2H egy szabványos egyenesen tolható pneumatikus szerelvény, push-to-connect kialakítással, amely kompatibilis a PU és PA nylon csővel. Mind sűrített levegős, mind vákuumcsőrendszereket szolgál ki, és széles körben illeszkedik a ZH, BM, PBM, PBX sorozatú vákuumgenerátorokhoz. A SOLH egyik fő nyomószerelvény-sorozataként közvetlenül helyettesítheti az importált SMC KQ2H szerelvényeket.
A KQ2H sorozat három fő altípust tartalmaz:

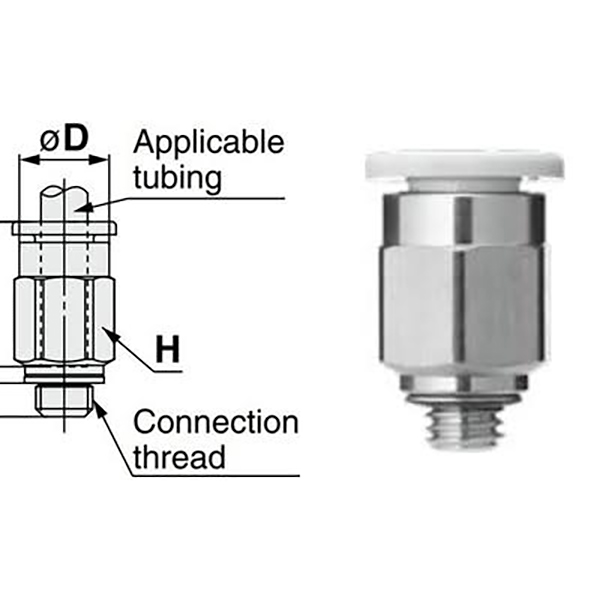

Külső menet egyenes: Egy végű külső menet (mikro M menet / R kúpos menet), egy végén cső beillesztés

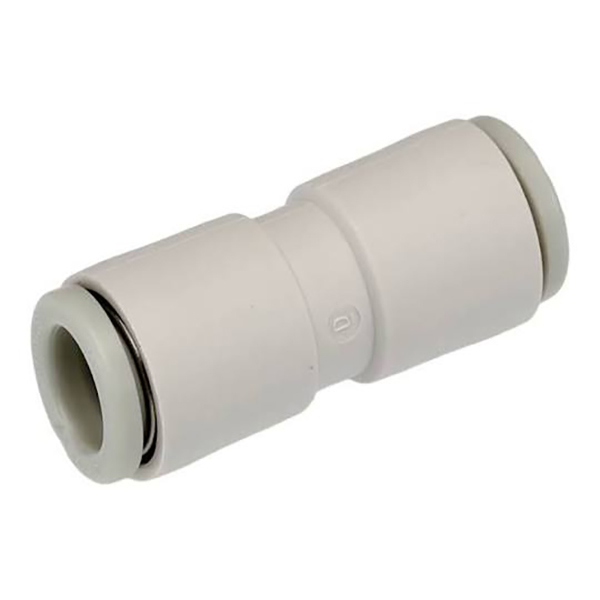

Egyenlő átmérőjű egyenes (-00 utótag): Mindkét vége ugyanahhoz a külső csőhöz

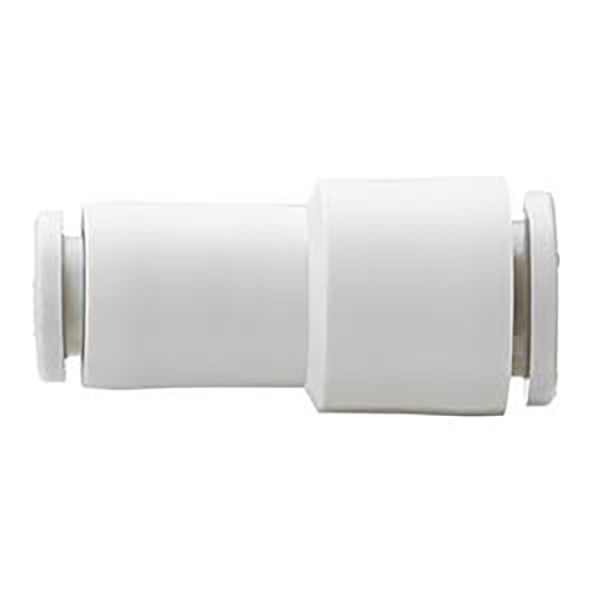

Csökkentése egyenes: Két port különböző külső csőátmérőkhöz a csőméret-átmenet megvalósításához
Egykezes össze- és szétszerelés: behelyezett cső az automatikus reteszeléshez; nyomja meg a kék kioldógyűrűt a cső kihúzásához, teljesen szabványos méretek.
• Rugós pofa egyérintéses reteszelő szerkezet: A cső automatikusan behelyezve és reteszelve. Nyomja le a kioldó gallért a cső leválasztásához a kényelmes összeszerelés érdekében.
• Anyagösszetétel: Megerősített POM műanyag ház; nikkelezett sárgaréz menetes vég a rozsdamentes és megbízható tömítés érdekében.
• NBR nitril gumi tömítés folyamatosan működik pozitív sűrített levegős és negatív vákuum köröknél.
• Teljes méretű fedés: Apró cső Φ2/3.2/4, normál Φ6/8/10/12 és nagy méret Φ16. Támogatja a mikro M meneteket (M3, M5, M6) és az imperial R kúpos meneteket (1/8,1/4,3/8,1/2), alkalmas vákuumgenerátorokhoz és mikrohengerekhez.
• Kompakt méretIdeális automatizált gépek szűk helyeibe történő beépítéshez.
Példák:
KQ2H04-M5: Külső menetes egyenes csatlakozó Φ4 csőhöz, M5 × 0,8 külső menet
KQ2H06-01S: Külső menetes egyenes csatlakozó Φ6 csőhöz, R1/8 külső kúpos menet
KQ2H08-00: Egyforma átmérőjű egyenes idom, mindkét port Φ8 csőhöz
KQ2H06-08: szűkítő egyenes illesztés, Φ6 az egyik oldalon, Φ8 a másik oldalon
|
Kódszegmens |
Leírás |
|
KQ2H |
Sorozatkód: egyenesen tolható illesztés |
|
02/23/04/06/08/10/12/16 |
Cső külső átmérője ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrikus mikro külső menet: M3 × 0,5 / M5 × 0,8 / M6 × 1,0 |
|
01S/02S/03S/04S |
Imperial R külső kúpos menet: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Egyforma átmérőjű egyenes, azonos csőméret mindkét végén |
|
Két számjegy pl. 06-08 |
Egyenes csökkentése: első csőátmérő → hátsó csőátmérő |
|
Tétel |
Paraméter |
|
Alkalmazható közeg |
Sűrített levegő, vákuum negatív nyomás |
|
Üzemi nyomás |
0 ~ 1,0 MPa; Max vákuum: -95kPa |
|
Üzemi hőmérséklet |
-5 ℃ ~ +60 ℃ |
|
Test Anyaga |
Megerősített POM; Cérna: Nikkelezett sárgaréz |
|
Tömítés anyaga |
NBR nitril gumi |
|
Kompatibilis cső |
PU cső, PA nylon cső |
|
Működési mód |
Behelyezés a záráshoz; nyomógomb a cső leválasztásához |
5.1 Apa menet metrikus mikroszállal
|
Modelllll |
Szál |
Cső ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |
5.2 Apa menet Imperial R kúpos menettel
|
Modelllll |
Szál |
Cső ΦD |
|

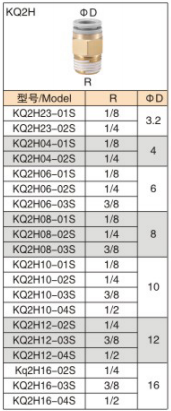

KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Egyenlő átmérőjű egyenes -00 sorozat
|
Modelllll |
Cső ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Egyenes sorozatok csökkentése
|
Modelllll |
Cső ① |
Cső ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Levegőellátó és adszorpciós csövek illesztése ZH / BM / PBM / PBX vákuumgenerátorokhoz
• Csővezetékek mikrohengerekhez és mágnesszelepekhez automatizálási berendezéseken, beépítés szűk helyekre
• Fő légvezeték elágazás, azonos átmérőjű cső tompakötés vagy csőméret átmenet
• Pneumatikus tesztfülek, robot pneumatikus áramkörök
1. Vágja laposra a csöveket sorja nélkül. A sorja megkarcolja a tömítőgyűrűket, és levegő- vagy vákuumszivárgást okoz.
2. Teljesen tolja be a csövet, amíg a helyére nem illeszkedik a pofák rögzítéséhez. Mindig nyomja meg a kioldógyűrűt, mielőtt kihúzza a csövet; soha ne rángasson erőszakkal.
3. PU / PA merev nylon csövekhez ajánlott. A vékonyfalú PE puha tömlő nem javasolt.
4. Vákuumos munkakörülmények között ellenőrizze a behelyezési mélységet. Ismételt negatív nyomású ciklusok esetén az alternatív választáshoz hasonlítsa össze a BPS csavarozható szerelvényekkel.
