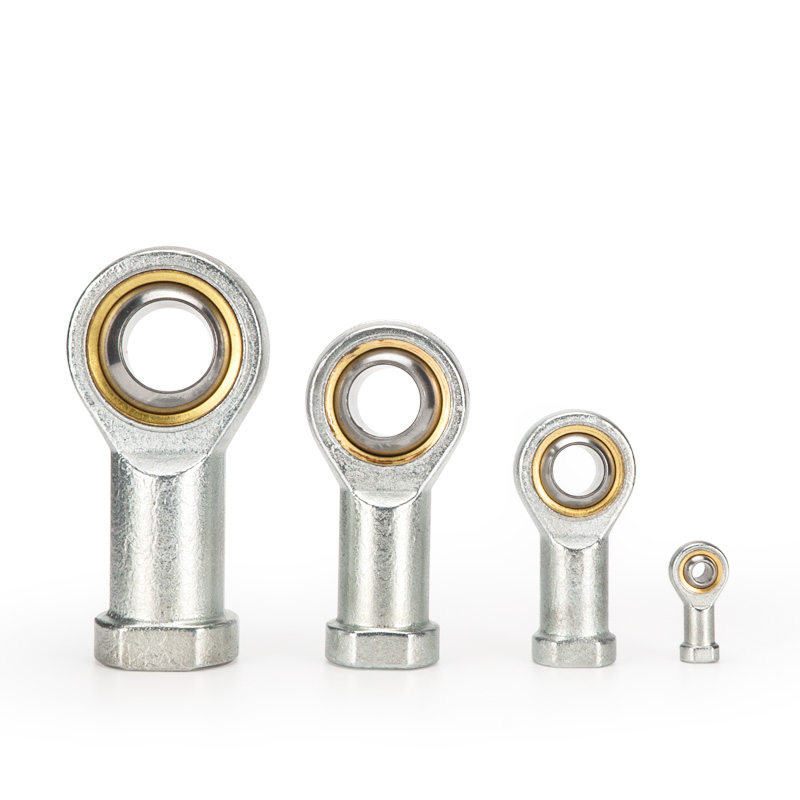

U típusú rúdvég csapágy halszemcsukló

U típusú rúdvég csapágy halszemcsukló | 360°-os univerzális csuklós szerelvény a hengerrúdvéghez

Márka: SOLH by Richge Technology | Pneumatikus henger dugattyúrúd univerzális rúdvég csapágy

1. Termék áttekintése

     Az U-típusú halszemcsukló, más néven botvégi gömbcsapágy U utótaggal, egy 360°-os univerzális csuklós tartozék, amely hengerdugattyúrúdra van szerelve. Megoldja az eltolódási és többirányú lengési problémákat, és kiküszöböli az oldalirányú erőt, kompatibilis az SC, MA, MAL és más szabványos pneumatikus hengerekkel.

2. Szerkezet és alapfunkciók

     • Szerkezet: Belső menet (csatlakozó dugattyúrúd) + gömb golyóscsapágy + külső gyűrű, szabad radiális és szöglengés.

     • Lengés kapacitás: ±13°~±15° univerzális lengés, sokkal nagyobb, mint ±5°-os I/Y kapocs a többirányú adaptív beállításhoz.

     • Anyaglehetőségek

￮ Szabvány: Csapágyacél / szénacél, felülete fekete-oxiddal edzett vagy horganyzott

￮ Kopásálló: Rézötvözet persely / önkenő típus

￮ Korróziógátló: 304 rozsdamentes acél

     • Alapvető előnyei

￮ Kompenzálja a koaxiális eltérést 2 mm-ig és a szögeltérést 15°-ig

￮ Megakadályozza a hajlítási nyomatékot és az oldalirányú erőt a dugattyúrúdon, védje a hengertömítéseket

￮ Ideális nagy sebességű, nagyfrekvenciás és excentrikus terhelésű munkakörülményekhez

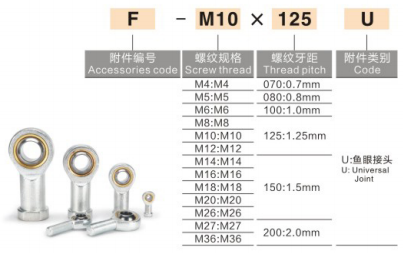

3. Modell-elnevezési egyezmény a főbb márkák számára

  1) AirTAC (széles körben elfogadott)

     Formátum: F-M menet × U menetemelkedés
     Meghatározás: F = tartozék; M = menetspecifikáció; U = halszem rúdvég csapágy

     • F-M8×1,25U 25 mm furatú hengerhez

     • F-M10×1,25U 32mm furatú hengerhez

     • F-M12×1,25U 40mm furatú hengerhez

     • F-M16×1,5U 50/63mm furatú hengerhez

     • F-M20×1,5U 80/100mm furatú hengerhez

  2) SMC PHS sorozat: Formátum: PHS-szál, példa: PHS-10

  3) Általános hazai jelölés: SI/M12×1.25 (belső menet), SA/M12×1.25 (külső menet)

4. Közös specifikáció és hengerfurat illesztési táblázat

5. Összehasonlítás: U-típusú Fish Eye vs I/Y Clevis / F úszócsukló

  Kiválasztási útmutató: Nagy excentricitás és többirányú lengés → U-típus; Eltérés és nagyfrekvenciás művelet → F-típus; Alacsony sebességű nagy terhelés → Y-típus; Dupla füles tehertartó → I-típus.

6. Telepítési útmutató

  1. Csavarja fel a belső menetet a dugattyúrúd külső menetére, alkalmazzon anaerob menetrögzítőt, és megfelelően szabályozza a meghúzási nyomatékot.

  2. Szerelje fel a külső gyűrű furatát a csaptengely terheléséhez. Szigorú koaxiális beállítás nem szükséges, és bizonyos excentricitás megengedett.

  3. Üzemi nyomás: ≤1,0 MPa szabványos hengereknél; üzemi hőmérséklet: -20 ℃ ~ +120 ℃.

  4. Alkalmas push-pull dinamikus terhelésre és nagyfrekvenciás működésre korlátozott beépítési helyen. Nem folyamatos, tiszta forgó mozgáshoz.

7. Tipikus alkalmazási forgatókönyvek

     • Automatizálási berendezések, 3C elektronika, robotfogók

     • Nagy sebességű szállító, bélyegző és préselhető, hosszú löketű mechanizmusok

     • Gyenge koaxiális, erős vibrációjú és excentrikus terhelésű berendezések
