GF sorozatú pneumatikus forgócsukló

GF sorozatú pneumatikus forgócsukló | SOLIH Single & Multi Passage Air Rotary Union

Márka: SOLH by Richge Technology | 360°-ban forgó pneumatikus forgócsatlakozó automatizáláshoz

1. Termék áttekintése

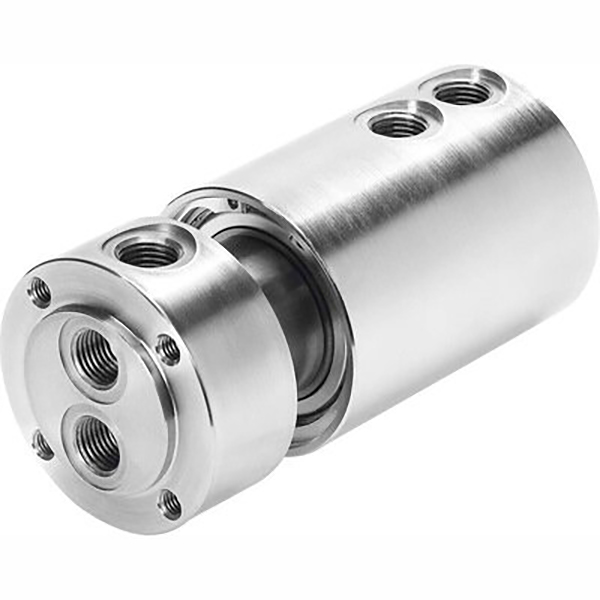

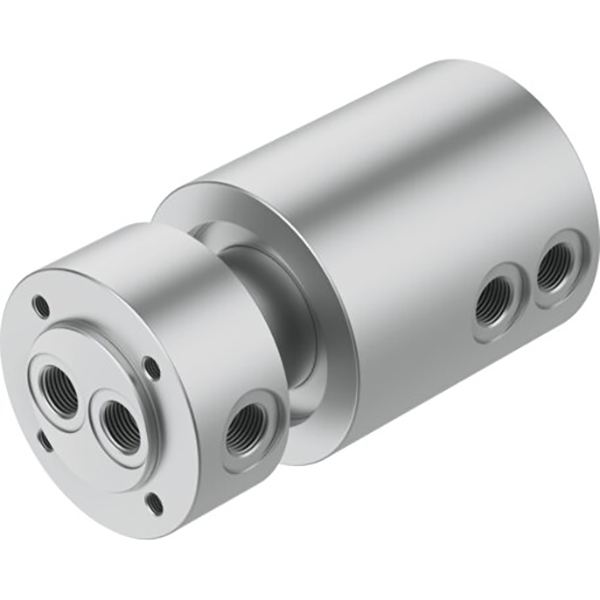

     A GF sorozat egy- és többjáratú pneumatikus forgócsuklók, amelyeket arra terveztek, hogy folyamatosan sűrített levegőt szállítsanak az álló levegőforrásból a forgóasztalokhoz, robotcsuklókhoz és forgó szerelvényekhez. Megakadályozza a tömlők összegabalyodását, a levegő szivárgását és a levegő keresztezését forgás közben, ideális az automatizált forgó pneumatikus körökhöz.

2. Alapvető műszaki előírások (SOLH szabvány)

     • Munkafolyadék: Sűrített levegő, vákuummal kompatibilis

     • Üzemi nyomás: -0,095～1,0 MPa, kettős felhasználású vákuumhoz és pozitív nyomáshoz

     • Környezeti hőmérséklet: -10～60℃

     • Max forgási sebesség: 300 ford./perc (normál verzió)

     • Tömítési szerkezet: Precíziós csapágy + kopásálló forgótömítés

     • Port méretek: M5, G1/8, G1/4, G3/8, G1/2

     • Anyag: Alumíniumötvözet test, könnyű és tartós

3. Modell és port gyorstájékoztató

4. Főbb termékjellemzők

     • 360°-os szabad forgás a légtömlő összekuszálódása nélkül

     • Alacsony nyomaték, egyenletes forgás a motorterhelés növelése nélkül

     • Megbízható tömítés, szivárgás- és keresztlevegő elleni védelem hosszú idejű forgás esetén

     • Közvetlen csatlakozás egyérintéses szerelvényekkel az egyszerű telepítés érdekében

     • Kettős funkció a vákuumhoz és a pozitív nyomáshoz

     • Több átjáró több henger szinkronvezérléséhez

5. Tipikus alkalmazási forgatókönyvek

     • Rotációs munkaasztalok, indexlapok, forgóhengerek

     • Robotcsuklók, manipulátorok, forgó rakodók és szerelvények

     • Csomagológépek, szitanyomtatók, forgókapu pneumatikus áramkörök

     • Többkörös egyidejű forgóvezérlésű berendezés
