Y típusú duplafülű csukló a hengerrúdvéghez

SOLH Y típusú dupla fül csuklós csukló pneumatikus hengerrúdvéghez, szabványos villacsatlakozó SMC/AirTAC alkatrészekkel cserélhető. Belső menet M10×1,25-M27×2 illeszkedő 32-125 mm-es furatok, csap furat φ10-27mm, ±5° egysík lengés. Szénacél feketített/horganyzott vagy rozsdamentes acél. Ideális egyfülterhelésű fülekhez, nagy teherbírású tolóhúzással és csuklós mechanizmusokkal.

Kérdés küldése

termékleírás

Y típusú duplafülű csukló a hengerrúdvéghez | Villa pneumatikus henger Y Clevis Fitting

Márka: SOLH by Richge Technology | Szabványos pneumatikus hengeres dugattyúrúd Y villás kartartó tartozék

1. Termék áttekintése

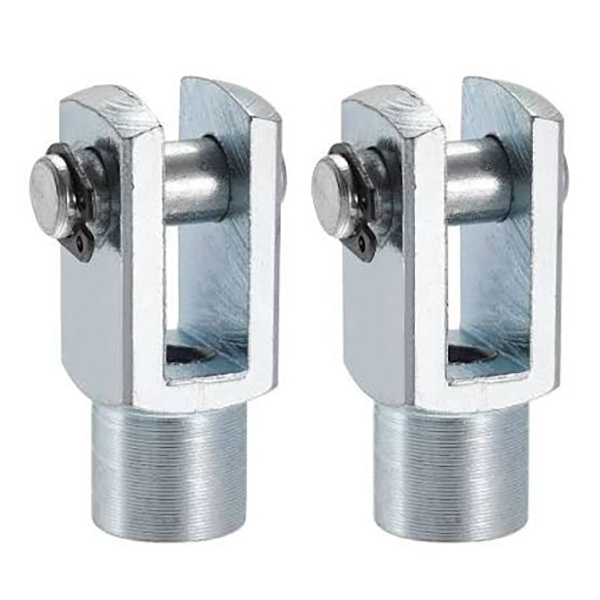

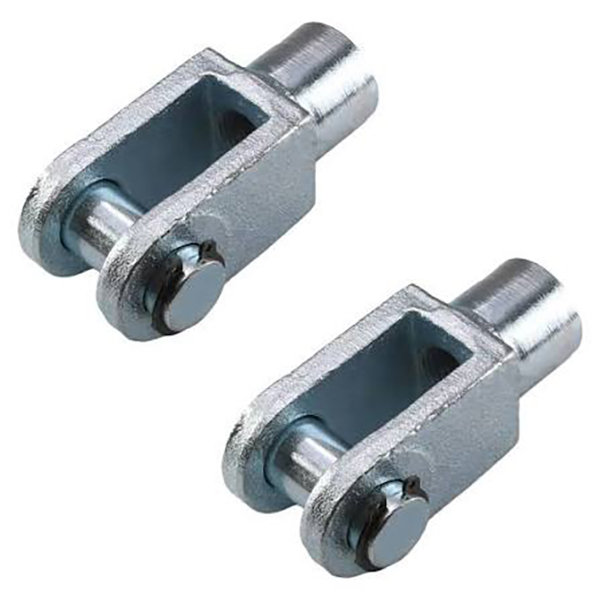

Az Y-típusú csukló, más néven duplafülvilla-hegység, belső menettel rendelkezik, amelyek a hengerdugattyúrúdra rögzíthetők. Dupla fülei rögzítik a teher egyetlen fülfülét, amely csapos tengelyre van összeszerelve a csuklós csatlakozáshoz. ±5°-os kilengést tesz lehetővé egyetlen síkon belül. A pneumatikus hengerek szabványos csatlakozó tartozékaként teljes mértékben cserélhető az SMC és AirTAC szabványos alkatrészekkel.

2. Modell-elnevezési egyezmény

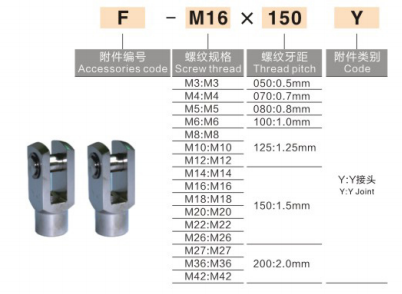

AirTAC szabvány: F - Menet + Y
Példák: F-M10×1,25Y, F-M12×1,25Y

SMC szabvány: Y + furatméret
Példák: Y-32, CA2-40-Y

• Y: Y-típusú, dupla füles kapocs

• Utótag menete illeszkedik a dugattyúrúd menetéhez: M10 × 1,25 / M12 × 1,25 / M16 × 1,5

3. Közös specifikációs táblázat

Modell	Dugattyúrúd menet	Illesztett hengerfurat	Csaplyuk átmérője
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Anyag és műszaki paraméterek

• Anyag: Szénacél fekete oxiddal / horganyzott felülettel, rozsdamentes acél opcionális

• Lengésszög: ±5° egysíkú lengés

• Kompatibilitás: Alkalmas teljes körű standard pneumatikus hengerekhez

• Telepítés: Csavarja rá a kötést a dugattyúrúdra, helyezze be a teher egyetlen fülét az Y villába, rögzítse csapos tengellyel és sasszeggel.

5. Gyors összehasonlítás: Y-típusú / I-típusú / rúdvég-csapágy

Tartozék	Szerkezet	Swing teljesítmény	Alkalmazás
Y típusú Clevis	Dupla füles villa	±5° egyirányú lengés	Csatlakozás egyetlen füles teherbírású füllel, nagy teherbírású
Clevis-t írom	Egyetlen füldugó	±5° egyirányú lengés	Illessze a dupla fülterhelési konzolhoz
Rúdvég csapágy	Gömb alakú kardáncsukló	±13°-os többirányú lengés	Eltérés és excentrikus terhelés beszereléséhez

6. Kiválasztási útmutató

Ha a rakomány oldala egyfülű, → válassza az Y kapcsot.
Ha a rakodóoldal dupla fülkonzol → válassza az I clevist.
Ha a telepítés excentricitás és eltolódás tapasztalható → válassza a rúdvégi csapágyat
