C-típusú önzáró gyorscsatlakozó

C-típusú önzáró gyorscsatlakozó | Pneumatikus C stílusú gyorscsatlakozó idom

Márka: SOLH by Richge Technology | Univerzális pneumatikus C típusú gyorscsatlakozó, cserélhető SMC-vel és AirTAC-vel

1. Termék áttekintése

     A C-típusú önzáró gyorscsatlakozó szabványos acélgolyós önzáró szerelvény, amelyet széles körben használnak a pneumatikus iparban. A beépített rugó és acélgolyó automatikus reteszelést valósít meg behelyezéskor, és a hüvely hátracsúsztatásával oldja ki. Nincs szükség szerszámra, egykezes kezelés. Egy anya csatlakozóból (csúsztatható karmantyúval) és dugóból áll a páros összeszereléshez. Széles körben alkalmazható sűrített levegős csővezetékekben, pneumatikus szerszámokban és automatizált levegőellátó áramkörökben, vákuumgenerátorokkal és teljes pneumatikus csőrendszerekkel is.

2. Alapvető jellemzők

     • Acélgolyós önzáró szerkezet: Hallható "kattanás", amikor a dugó teljesen be van dugva és reteszelve; nyomás alatt nem tud szétválni. Húzza vissza a csúszó hüvelyt a feloldáshoz és leválasztáshoz.

     • Kétrétegű NBR tömítőgyűrűk: Kiváló légtömörség, sűrített levegővel és kisebb kenőolajjal szemben ellenálló, alacsony légszivárgási arány.

     • Test Anyaga: Nikkelezett acél (fém standard változat) / nagy szilárdságú műanyag (könnyű opció). Rozsda- és kopásálló a gyakori be- és kihúzáshoz a műhelyben.

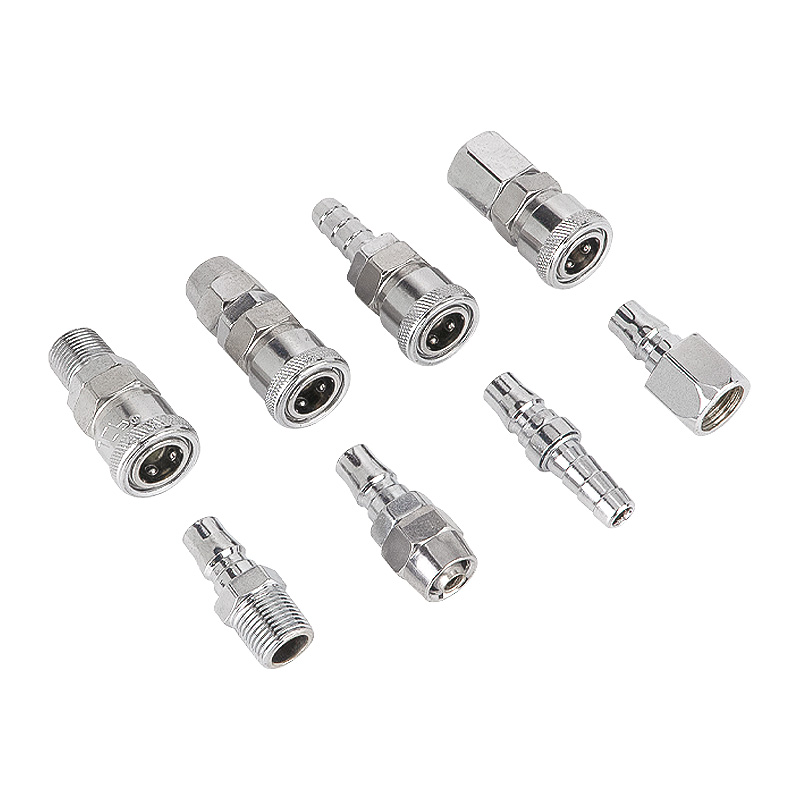

     • Teljes méretválaszték: PP (belső menet), PF (belső menet), PH (külső menet); SP (belső menet), SF (belső menet), SM (külső menet).

     • Sima áramlási út, alacsony nyomásesés. PU tömlővel és nylon csővel kompatibilis. Szabványos interfész az univerzális márkák közötti cserélhetőséghez.

3. Modellkód meghatározása

  Példa: PP20 = C-típusú önzáró anyacsatlakozó Φ5×8 PU-csőhöz; SM30 = C-típusú dugó külső menettel Φ6,5×10 csővezetékhez.

4. Főbb műszaki előírások

5. Általános modellspecifikációs táblázat

6. Alkalmazási forgatókönyvek

     • Légkompresszor légcsővezetékek, légfúvó pisztolyok, légcsavarhúzók, darálók és egyéb pneumatikus kéziszerszámok

     • Levegőforrás elosztás automatizált gyártósorokon, légcsöves csatlakozás vákuumgenerátorral

     • Berendezések karbantartása, mobil pneumatikus munkaállomás, gyakori csővezeték összeszerelést és szétszerelést igénylő alkalmak

7. Működési megjegyzések

  1. Csak sűrített levegőhöz. Nem alkalmas nagynyomású hidraulikafolyadékhoz vagy erős korrozív közegekhez.

  2. Csatlakoztatás/kihúzás előtt nyomásmentesítse. A nyomás alatti erőszakos leválasztás károsíthatja az acélgolyókat és a tömítőgyűrűket.

  3. Rendszeresen ellenőrizze az O-gyűrű kopását; légszivárgás esetén azonnal cserélje ki a tömítéseket.

  4. Menetes telepítéshez PTFE szalag ajánlott. Ne húzza túl a szál csupaszodásának elkerülése érdekében.
