CJP2 sorozatú tűhenger (kettős működésű)

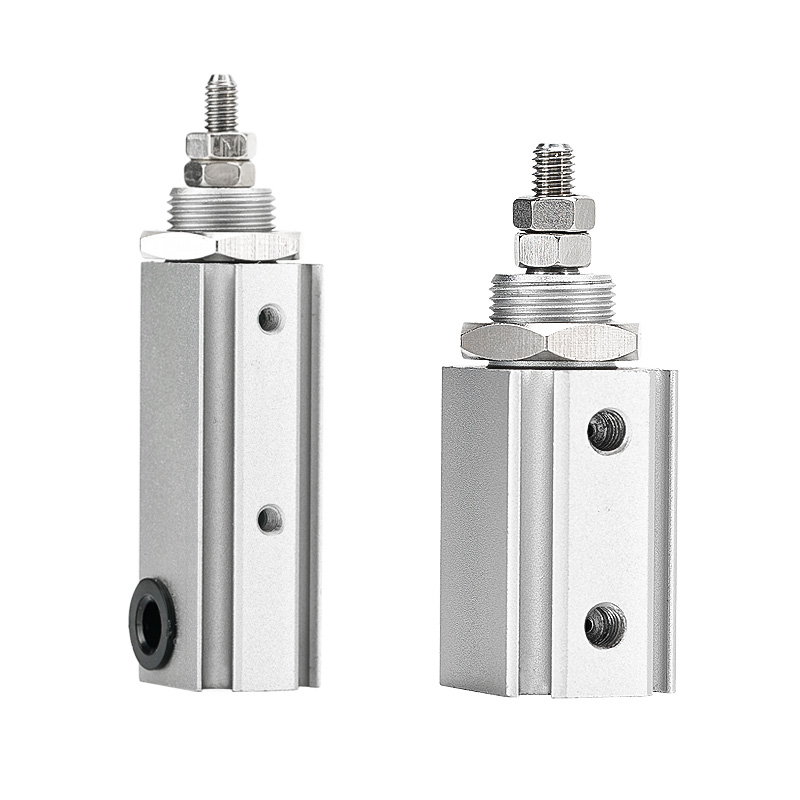

CJP2 sorozatú kettős működésű tűs henger (kompakt mikrohenger)

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH CJP2 sorozat kompakt, kettős működésű tűs henger. Fő előnyei: ultrarövid test, könnyű szerkezet, stabil kétirányú tolóerő és megbízható nagyfrekvenciás működés. Kétirányú precíziós toló-húzó mozgásra tervezték szűk helyen, közepes mikroterheléseknél és nagy ciklusú automatizált állomásokon. Ez a mikro kétirányú lineáris vezetési alkalmazások általános modellje.

Alapvető szerkezeti és tervezési jellemzők

     -- Meghajtási mód: Kettős működésű (levegőellátás a kinyújtáshoz és a visszahúzáshoz egyaránt). Furattartomány: Ø4 / 6 / 10 / 16mm, mikrotól kis rakományig terjed.

     -- Felépítés: Extrudált alumínium test (a hagyományos sárgaréz változathoz képest továbbfejlesztve), 55-65%-kal könnyebb. Mindkét végén gumipárnákkal van felszerelve az ütés és a zaj csökkentése érdekében.

     -- Sokoldalú rögzítés: 6 rögzítési konfiguráció áll rendelkezésre: alaptípus, panelre szerelhető, karimás rögzítés, lábtartó, csavaros rögzítés és kapocstartó a többirányú telepítéshez.

     -- Érzékelő kompatibilitás: Minden specifikáció mágneses gyűrűvel van felszerelve, támogatja a két mágneses kapcsoló beszerelését, beleértve a minimális Ø4 furatot és az 5 mm-es löketet, extra konzolok nélkül.

     -- Anyag és tömítés: Kemény eloxált alumínium + NBR tömítések, olajmentes működés, tiszta vagy enyhén olajos környezetben használható. Mechanikai élettartam ≥3 millió ciklus.

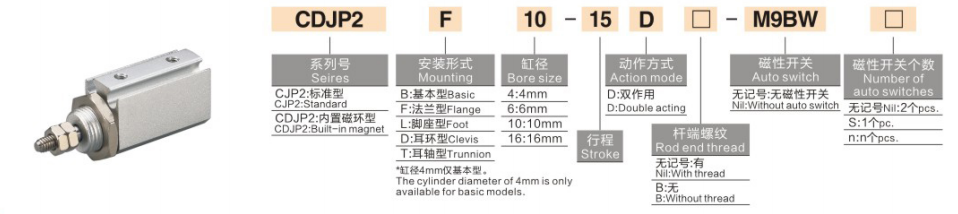

Teljes modellkódolási szabály

  1. Modellpélda: CDJP2B10-15D-M9B

   2. Szabványos rendelési referenciapéldák

     -- CJP2B6-20D: Furat 6, löket 20, kettős működésű alaptípus, nincs mágnesgyűrű

     -- CDJP2F4-10D: 4-es furat, 10-es löket, panelrögzítés, beépített mágnesgyűrű

     -- CDJP2B16-30D-2M9B: 16-os furat, 30 löket, alaptípus, két M9B kapcsolóval felszerelt

Univerzális mag műszaki előírások (@0,5 MPa, kettős működésű)

Alapvető versenyelőnyök

   1. Ultra-rövid könnyű test

     -- A teljes hossz 6–9,5 mm-rel lerövidült a régi CJP modellhez képest, súlya 55–65%-kal csökkent, tökéletes az ultra szűk beépítési elrendezéshez.

   2. Stabil kétirányú kimenet

     -- Kettős működésű kialakítás visszatérő rugó nélkül. A kétirányú tolóerő 30%-50%-kal nagyobb, mint az egyenértékű, egyműködő hengereknél, alkalmas 100g ~ 5kg teherbírásra.

   3. Magas frekvenciájú és alacsony zajszintű működés

     -- Gumipárna + alacsony súrlódású tömítés. Működési sebesség 50-500mm/s, stabil 200cpm felett, ütközési zaj ≤60dB.

   4. Több rögzítés és teljes mágneses gyűrű szabvány

     -- 6 rögzítési forma alkalmazkodik a bonyolult szerszámelrendezéshez. A mágnesgyűrű minden mérethez felszerelve, még a minimális Ø4 furat is támogatja a kettős mágneses kapcsolót a kényelmes helyzetfigyelés érdekében.

   5. Olajmentes kialakítás és hosszú élettartam

     - Kompatibilis a tiszta gyártósorokkal. Az edzett alumínium test és a kopásálló tömítések stabil működést biztosítanak ≥3 millió cikluson keresztül.

Szerelési lehetőségek és tipikus ipari alkalmazások

    1. Szerelési formák

     -- Alaptípus (B): külső menetes axiális rögzítés egyenes húzáshoz

     -- Paneltípus (F): A készülék panelbe ágyazott test az ultravékony elrendezés érdekében

     -- Karima típus (L): Rúdoldali karima rögzítése függőleges terhelésű alkalmazásokhoz

     -- Lábtípus (T): Alsó lábtartó vízszintes oldalsó tolóhúzáshoz

   2. Tipikus alkalmazási forgatókönyvek

     -- 3C elektronika: Mikrokomponensek megfogása, forgácskidobás, gomb tartóssági teszt, miniatűr mozgatás

     - Precíziós berendezések: Mikroszelep kapcsolás, szálpozícionálás, műszer finombeállítás, miniatűr csúszka működtetés

     -- Általános automatizálás: nagyfrekvenciás be-/kirakodás, címkelehúzás, rövid löketű munkadarab átvitel

     -- Orvosi eszközök: kisméretű műszeres teleszkópos szerkezet, mikrofolyadék-meghajtás, precíziós pozicionáló egységek

Kiválasztás összehasonlítása: CJP2 VS CJ1 VS CJP mikrohengerek

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása hasznos teher alapján

     -- Ø4 ≤0,5kg；Ø6=0,5-1kg；Ø10=1-3kg；Ø16=3-5kg. Tartalék ≥30% biztonsági ráhagyás.

  2. Lökés megerősítése

     -- Válassza ki a löketet a kívánt utazásnak megfelelően; előnyben részesítse a rövidebb löketeket a stabil, magas frekvenciájú kerékpározás érdekében.

   3. Konfiguráció egyeztetés

     -- Pozíció zárt hurkú vezérlés: szereljen fel két M9B mágneses kapcsolót a kétirányú helyzetvisszajelzéshez.

     -- Telepítési elrendezés: Paneltípus (F) beágyazott berendezésekhez; alaptípus (B) axiális menetes szereléshez.

Egy mondat összefoglalása

     A SOLH CJP2 kompakt, kettős működésű tűs pneumatikus henger ultrarövid, könnyű testtel, kétirányú stabil tolóerővel, gumipárnával és 6 rögzítési változattal rendelkezik; CDJP2 változat beépített mágneses gyűrű kompatibilis az M9 sorozatú kapcsolókkal, ideális mikro lineáris aktuátor kétirányú, rövid löketű push-pull feladatokhoz 3C-ben, precíziós műszerek és orvosi automatizálási berendezések.
