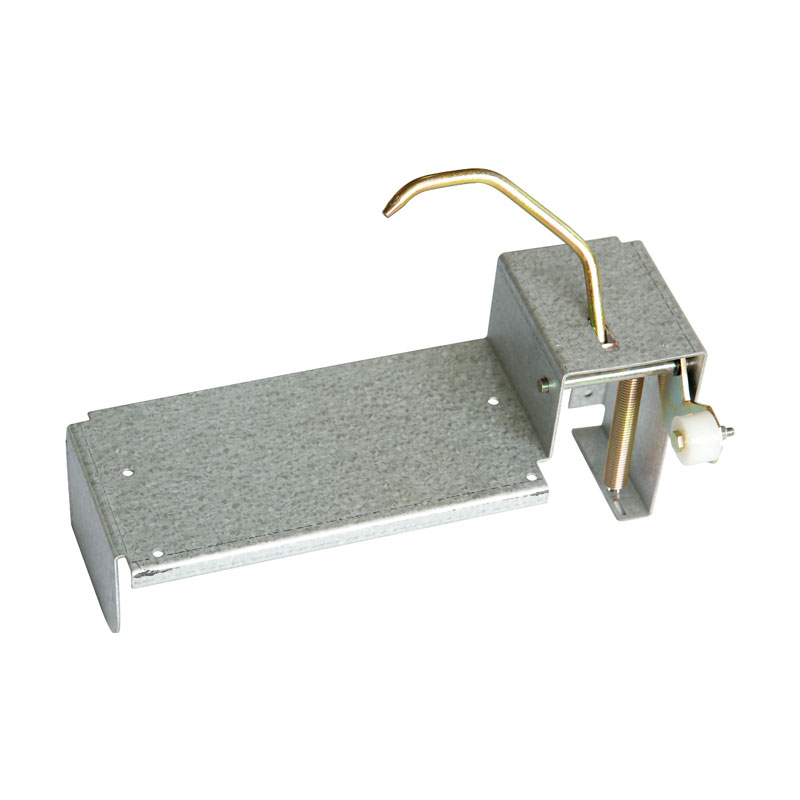

A kapcsolóberendezés másodlagos aljzatának reteszelése egy létfontosságú biztonsági alkatrész, amelyet az elektromos kapcsolóberendezések másodlagos aljzatainak biztonságos és megbízható működésének biztosítására terveztek. Ez a reteszelő mechanizmus érvényre juttatja a biztonsági protokollokat azáltal, hogy megakadályozza a másodlagos aljzatok jogosulatlan vagy nem biztonságos bekapcsolását, ezáltal védi mind a személyzetet, mind a berendezéseket. A kapcsolóberendezés másodlagos aljzatának reteszelése Tartós és korrózióálló anyagokból, például rozsdamentes acélból és robusztus ötvözetekből készült, így biztosítva a hosszan tartó teljesítményt és az ellenálló képességet a különböző működési környezetekben.
Kapcsolóberendezés másodlagos aljzat reteszelése Alkalmazások:
● Kapcsolóberendezés-szerelvények: Ideális elektromos kapcsolóberendezés-panelekben való használatra, ahol a másodlagos dugaszolóaljzat-reteszelés elengedhetetlen a nagyfeszültségű alkatrészek biztonságos és ellenőrzött működéséhez.
● Ipari elektromos rendszerek: Olyan ipari környezetben használható, ahol robusztus reteszelési megoldások szükségesek az üzembiztonság fenntartásához és az illetéktelen hozzáférés megakadályozásához.
● Közmű-infrastruktúra: Tökéletes olyan közművekhez, ahol a megbízható és biztonságos reteszelő mechanizmusok elengedhetetlenek az elektromos hálózatok megfelelő működéséhez és biztonságához.
Richge Switchgear másodlagos aljzatretesz Főbb jellemzők:
1. Tartós konstrukció: Kiváló minőségű, korrózióálló anyagokból, például rozsdamentes acélból vagy tartós polimerekből készült. Úgy tervezték, hogy ellenálljon a zord ipari környezetnek, és megbízható teljesítményt nyújtson folyamatos használat mellett.
2. Sokoldalú kompatibilitás: Úgy tervezték, hogy kompatibilis legyen a másodlagos aljzat-konfigurációk és kapcsolóberendezés-rendszerek széles skálájával. Rugalmasságot kínál a különféle elektromos berendezésekbe történő integráláshoz, legyen szó új telepítésről vagy utólagos felszerelésről.
3. Szabványoknak való megfelelés: A megbízható teljesítmény és az elektromos biztonsági előírások betartása érdekében betartja az ipari biztonsági szabványokat és előírásokat.
Külső és beépítési méretrajz
| 5XS.573.010 |
|
|
|
sorozatszámát |
név |
kódnév |
Csak/készlet |
| 1 | Zárójel |
BXS.043.017.1-4 |
1 |
| 2 | henger |
8XS.224.021 |
1 |
| 3 | Feszítő rugó |
8XS.288.015 |
1 |
| 4 | Láncrúd hegesztés |
5XS.174.017 |
1 |
| 5 |
轴 |
3XS.200.020 |
1 |
| 6 | Nyissa ki a rögzítőgyűrűt 6 |
GB896-88 |
2 |
| 7 | Csavarok |
8XS.900.010 |
1 |
| 8 | M5 anya |
GB6170-86 |
1 |
| 9 | Gyűrűtömítés 5 |
GB9-87 |
1 |
| 10 | Gyűrűtömítés 5 |
GB97,1-85 |
1 |
Másodlagos csatlakozóaljzat reteszelő eszköz 5X5.573.010 Támogatás 8XS.043.017.1-4 Kézi
|
sorozatszámát |
név |
H |
Megjegyzés |
| Zárójel |
8XS.043.017.1 |
136 mm |
VD4 megszakítós kézikocsi ≤1250A és hasonló méretű kézikocsikkal |
| 8XS.043.017.2 |
116 mm |
Kézikocsi VSI megszakítóval |
|
| 8XS.043.017.3 |
126 mm |
VD4 megszakítós kézikocsi 1600-2500A és hasonló méretű kézikocsikkal |
|
| 8XS.043.017.4 |
80 mm |
VD4 megszakítós kézikocsi 3150A és hasonló méretű kézikocsikkal |
|
| 8XS.043.017.14 |
100 mm |
|
