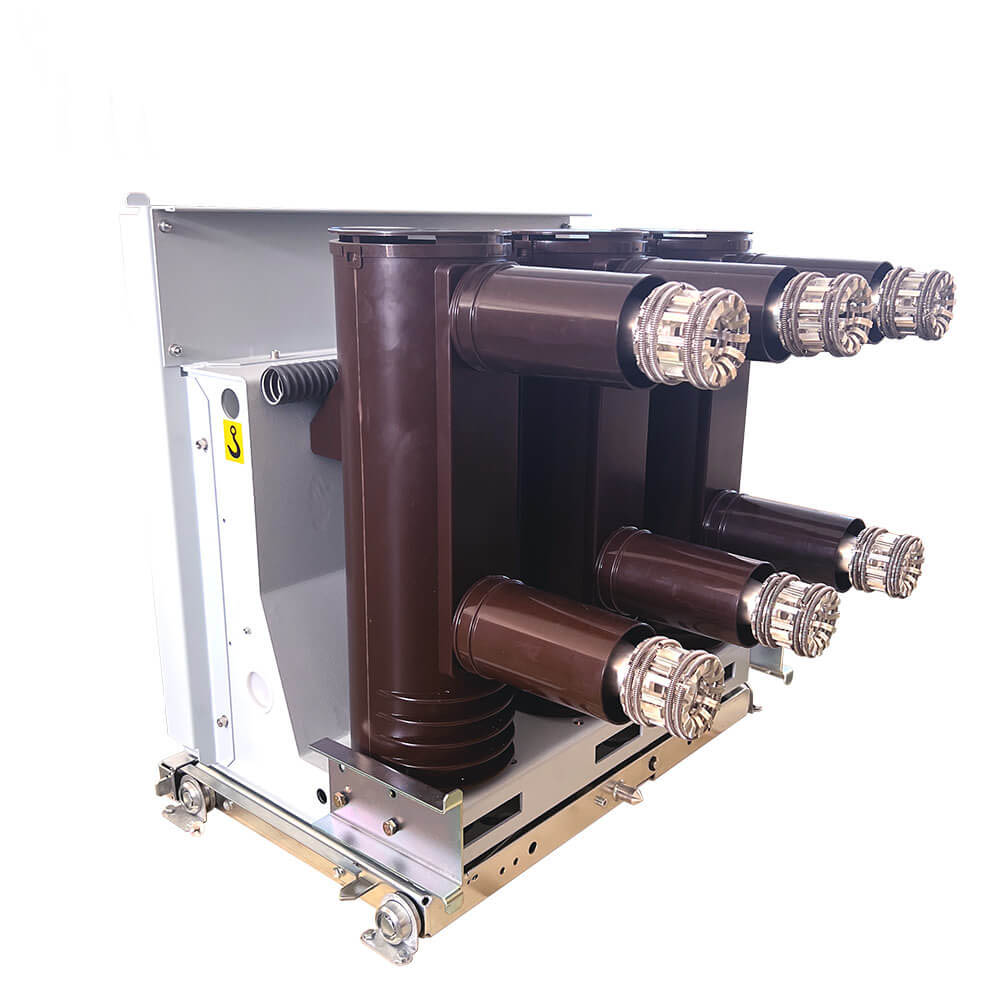

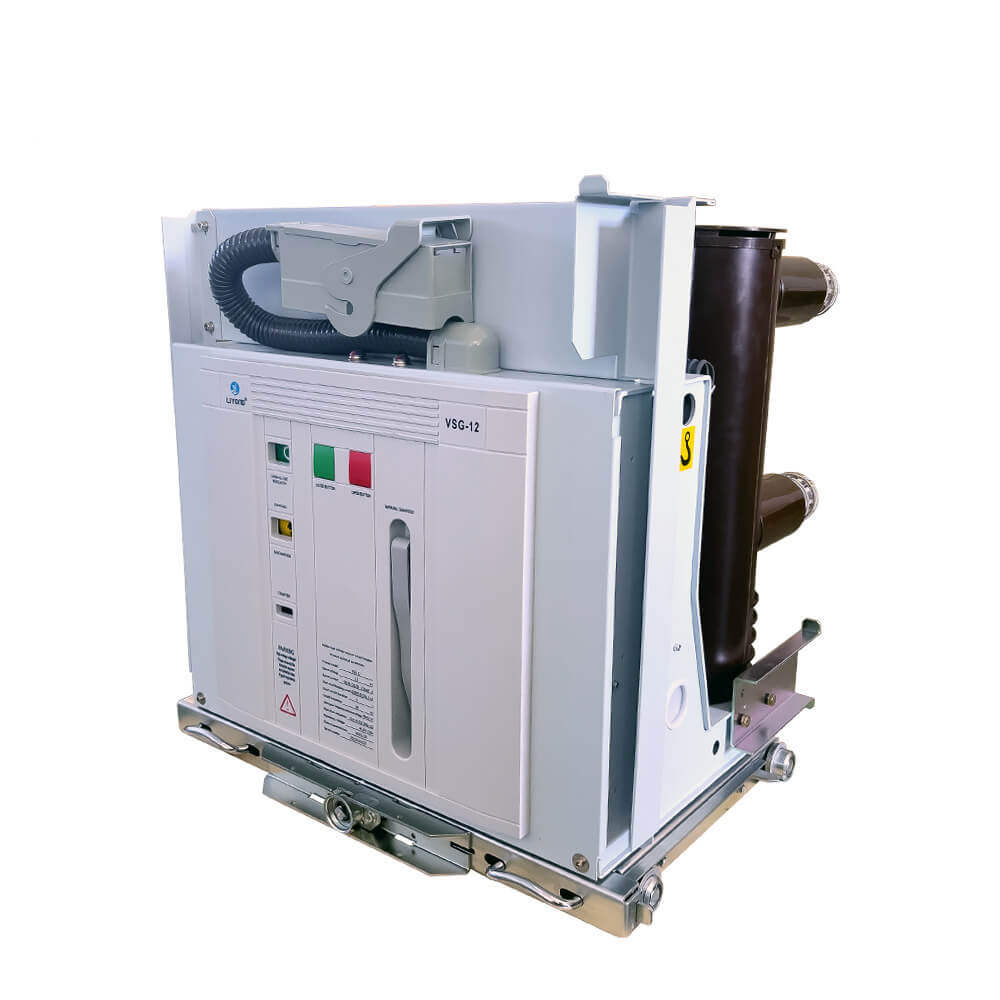

10 kV 12 kV közepes feszültségű kézi kocsi típusú VCB, szigetelő csővel, vezetőképes alkatrészekkel

10 kV 12 kV közepes feszültségű kézi kocsi típusú VCB, szigetelő csővel, vezetőképes alkatrészekkel

     A VSG típusú beltéri nagyfeszültségű vákuum-megszakító alkalmas különféle naturák és gyakori műveletek váltására az energiarendszerekben, háromfázisú AC 50Hz-es és névleges feszültség 7,2KV-40,5 kV. Valamint az alállomások elektromos berendezéseinek védelme és ellenőrzése. Felszerelhető Kyn28a-val és más, középre szerelt kézi kocsi típusú kapcsolóberendezéssel, és felszerelhető az XGN fix kapcsolóberendezéssel is.

     A VSG típusú beltéri nagyfeszültségű vákuum-megszakító megfelel a nemzeti szabványnak a GB1984 „AC nagyfeszültségű megszakítójának”, JB/T3855 „3,6 ~ 40,5 kV beltéri AC nagyfeszültségű vákuum-megszakító” és IEC60056 “nagy völgyes AC Cunivarter” standardok. Tartsa be a „10-35kV beltéri nagyfeszültségű vákuum-megszakító-megrendelő műszaki feltételeket”. Ez a kis méretű, könnyű, könnyű működéshez és karbantartás nélkül megszakításhoz szükséges előnyeivel rendelkezik, és a 3KV-40,5 kV elosztó hálózatban népszerűbben használják.

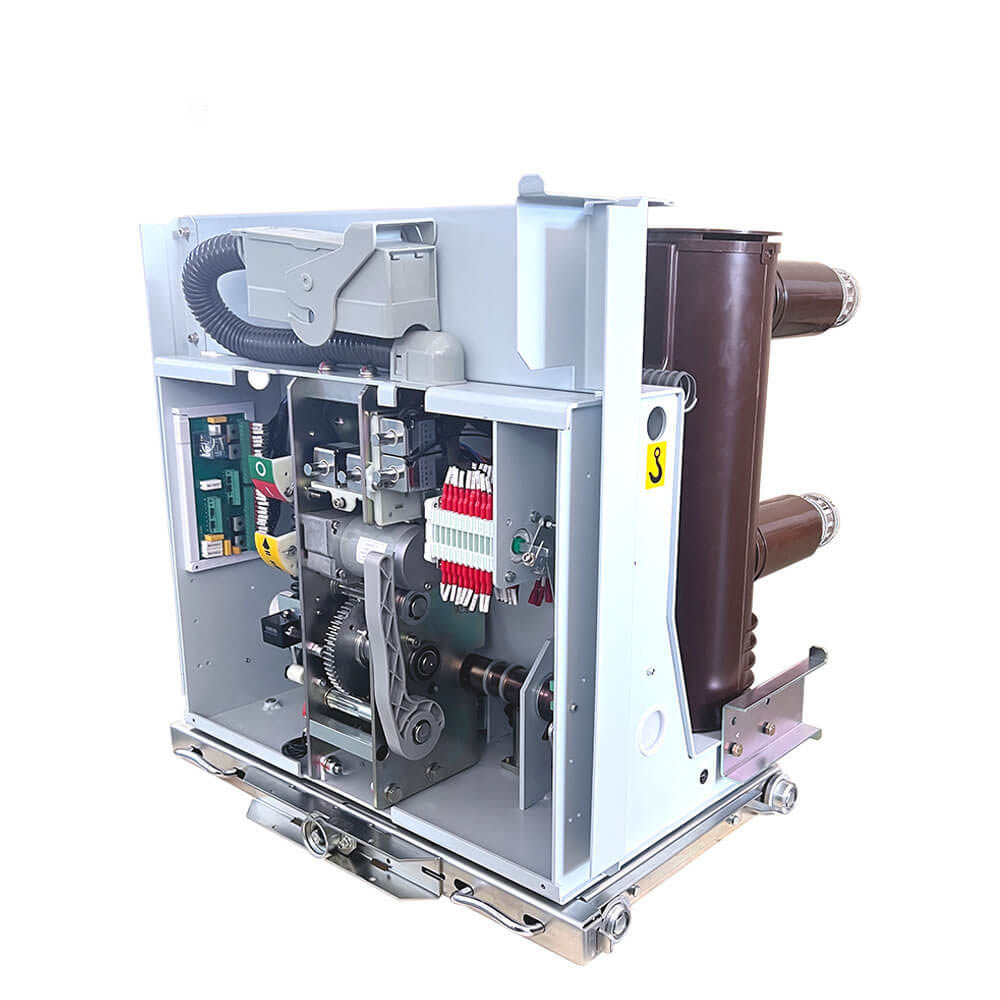

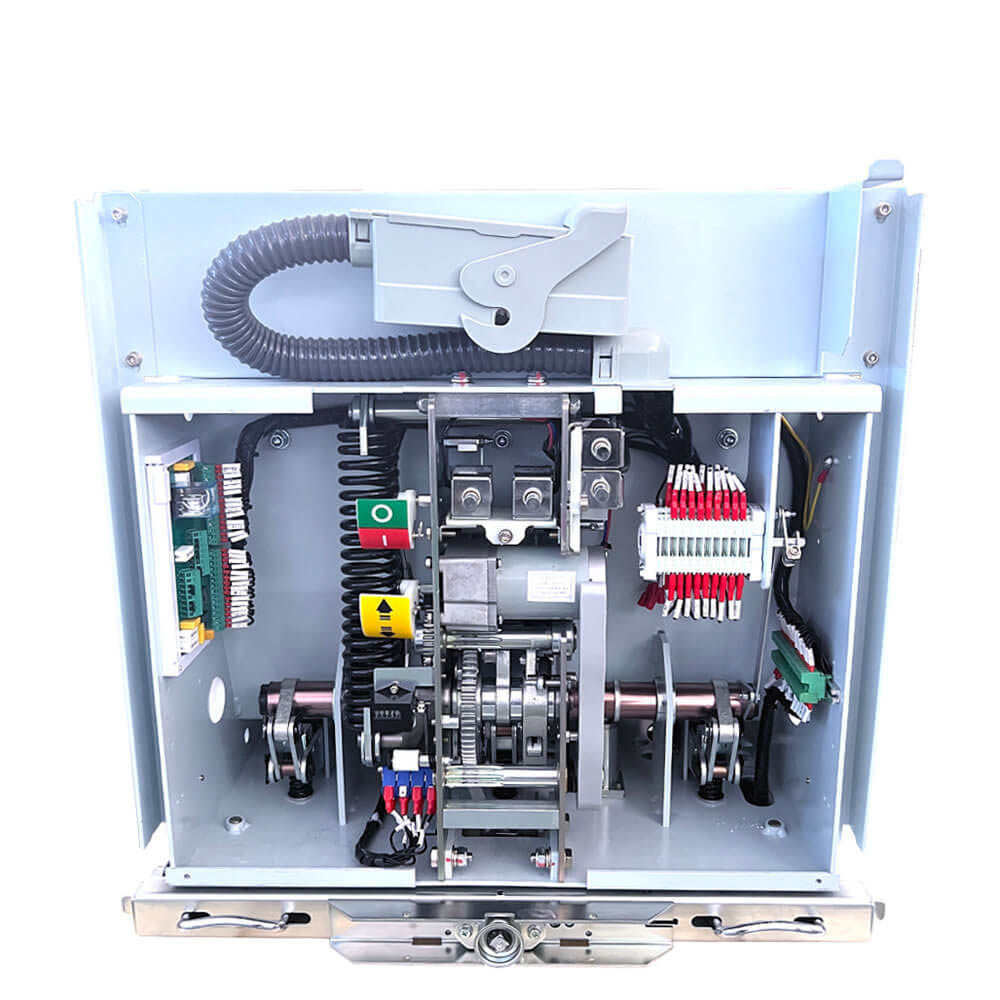

    A VSG mechanizmus CAM -ot (a mechanizmus magmoduljában) használ az orsó közvetlenül (a keret orsós modulban) történő meghajtására az átviteli összeköttetés csökkentésére és az átviteli hatékonyság javítására (nincs csuklócsatlakozás). Csökkentse a termék energiatermelését és növelje a termék szerviz élettartamát. Telepítse a fő áramköri modult, vagyis töltse ki a vákuum -megszakító alapkonfigurációját. Ezután telepítse az alváz-autó modult, az érintkezési karot, az érintkezőt és a szigetelő hüvelyt, hogy befejezze a kézzel forgatott megszakító konfigurációját.

Műszaki jellemzők

1.A Builtin típusú kézi kocsi első generációja, független szellemi jogokkal.

2.A kulcsfontosságú részek a nikkel-foszfor ötvözet-bevonat tökéletes kopásállósággal és korrózióállósággal fogadják el.

(

(

A legfontosabb műszaki paraméterek:

· Minősített szigetelési szint: 75 kV

· A névleges villámimpulzus ellenáll a feszültségnek: 42 kV

· Minősített áram: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Minősített rövidzárlat-törésáram: 25ka, 31,5 ka, 40ka

· Besorolt ​​rövidzárlat-gyártási áram (csúcs): 63ka, 80 ka, 100ka

· A névleges rövidzárlat időtartama: 4 másodperc

· A névleges működési sorrend: O-0.3S-CO-180S-CO vagy O-180S-CO-180S-CO (40KA)

· Besorolt ​​egy/back-to-to-to-to-to-kondenzátor bank törési áram: 630a/400a

· Műveletek száma a névleges rövidzárlat-törési áramnál: 30-szor

· Zárási idő: 30-70 ms

· Megnyitási idő: 20-50 ms

· Mechanikai élet: 30 000 művelet

· A névleges energiatároló és üzemeltetési feszültség: AC220/110V, DC220/100V

· Kontaktrés: 11 ± 1 mm

· Az érintkezés túllépése: 3,5 ± 0,5 mm

· Az átlagos zárási sebesség: 0,5-0,8 m/s

· Az átlagos nyitási sebesség: 0,9-1,2 m/s

· Kapcsolatba lépési idő a bezáráskor: ≤2ms

· A szinkronizálási idő a háromfázisú megnyitáshoz és bezáráshoz: ≤2ms

· Fő áramkör ellenállás: ≤50 Ω (630a), ≤45 μΩ (1250a), ≤35 μΩ (1600-2000a), ≤25 Ω (2500a és annál magasabb)

Termékjellemzők:

· Széles körű alkalmazhatóság: A VCB VSG-12 moduláris működési mechanizmusai beltéri nagyfeszültségű vákuum-megszakító különféle környezetekhez alkalmas, és különösen jól alkalmazható alkalmazásokhoz, amelyek gyakori műveletet és nagy megbízhatóságot igényelnek az energiarendszerekben.

· Moduláris kialakítás: A működési mechanizmus moduláris kialakítást használ, amely a gyors pótlások és az összeszerelés kényelmét biztosítja.

· Biztonság és megbízhatóság: Kiváló elektromos teljesítménygel büszkélkedhet, megbízhatóan védi és vezérli az energiafelhasználást.

· Hosszú mechanikai élettartam: Magas mechanikus élettel szemben ellenáll a hosszabb használati időtartamnak.

Speciális tervezés: Az olyan funkciók, mint az érintkezési rés és az érintkezési túllépés, biztosítják a nagy teljesítményt és a megbízhatóságot.

Alapvető információk.

Műszaki paraméter

Dimenziós rajz:

Működési környezet:

· Környezeti hőmérséklet: nem haladja meg a +40 ° C -ot, legalább -15 ° C -nál (a tárolás -30 ° C -on nem engedélyezett).

· Magasság: nem haladja meg az 1000 m -et.

· Relatív páratartalom: A napi átlag nem haladja meg a 95%-ot, ha a havi átlag nem haladja meg a 90%-ot. A napi átlagos telített gőznyomás, amely nem haladja meg a 22 × 10-3mPa-t, a havi átlag nem haladja meg a 18 × 10-3mPa-t.

· A szeizmikus intenzitás: nem haladja meg a 8. szintet.

· Alkalmazási helyek: Tűz, robbanások, súlyos szennyezés, kémiai korrózió és súlyos rezgés nélküli helyeken történő felhasználásra alkalmas.

Megrendelési utasítás

1. VCB teljes típus, fő műszaki előírások, fázis távolság és mennyiség

2. Írja be és meghatározza a szolgáltatás feszültségét

3. A pótalkatrészek neve és mennyisége

GYIK

1. kérdés: Ön gyártó vagy kereskedő?

A1: Vezető professzionális gyártó vagyunk.

2. kérdés: Mennyi ideig tart a szállítási ciklus?

A2: Ez a termékkövetelményektől és a mennyiségtől függ. Általában 5-10 munkanapra van szükség a szállításhoz

3. kérdés: Mi az értékesítés utáni szolgáltatásod?

A3: Megválaszolhatjuk a felhasználók kérdéseire, hogy a napi 24 órában megoldják problémáikat, és azonnali technikai támogatást nyújtunk minden termékünkhöz.

4. kérdés: Hogyan oldja meg a minőségi problémákat?

A4: Kérjük, adjon meg részletes fényképeket a minőségi problémákról. Műszaki és minőségi ellenőrzési osztályaink elemzik őket. 2 napon belül kielégítő megoldást adunk.

5. kérdés: Elfogadja a testreszabott szolgáltatásokat?

A5: OEM/ODM szolgáltatásokat nyújtunk, és kinyomtathatjuk a logóját a termékekre. Szakmai műszaki és idézőcsoportunk kielégítő projekteket tud biztosítani a rajzok és a paraméterek szerint.
