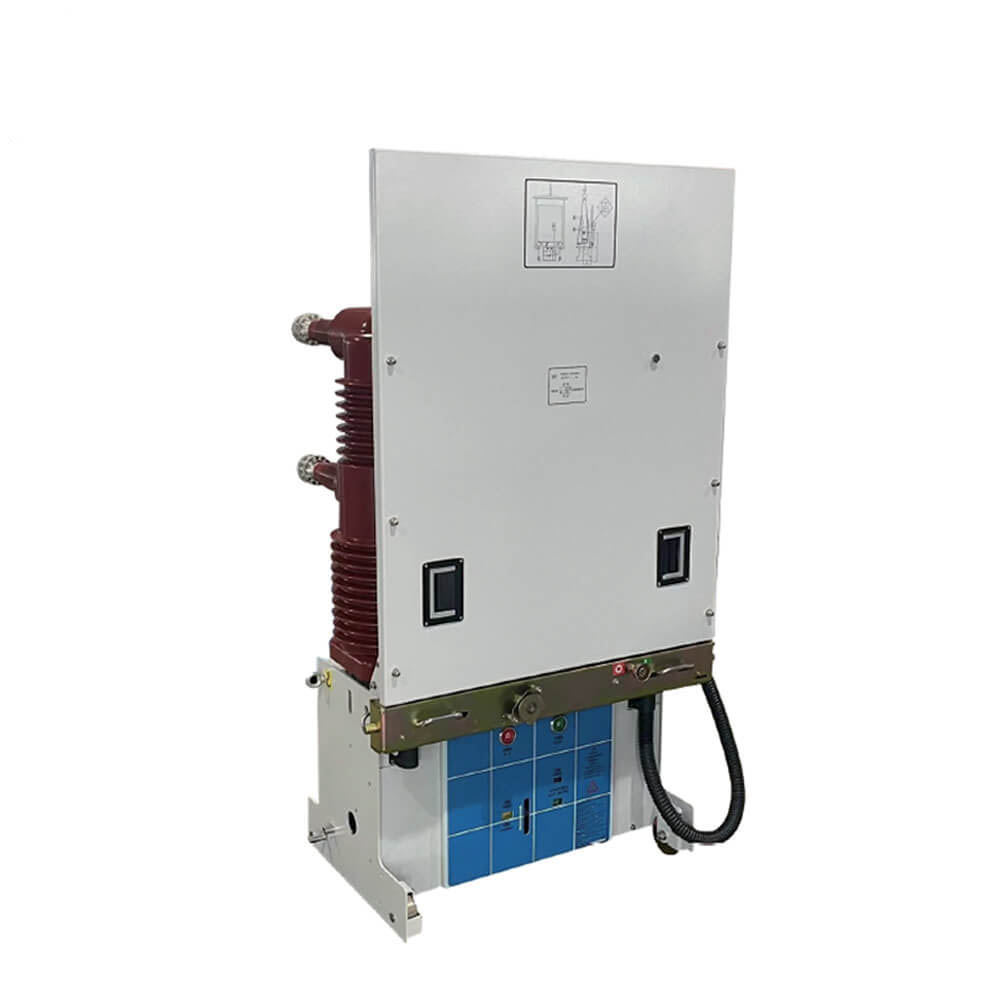

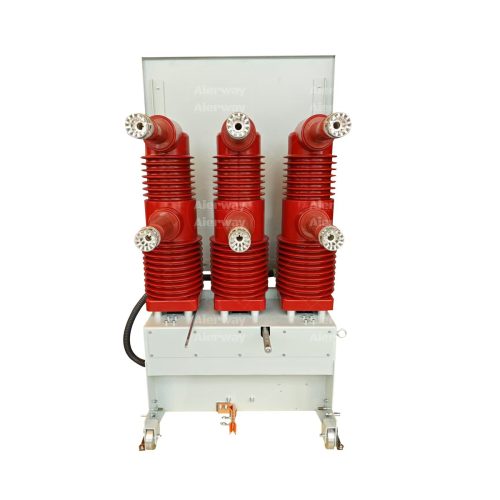

35 kV-os padlóra szerelt vákuum-megszakító VBI rugóval működtetett mechanizmussal

35 kV-os padlóra szerelt vákuum-megszakító VBI rugóval működtetett mechanizmussal

     A VSG-40.5 sorozatú vákuum-megszakító egy új típusú háromfázisú 50 Hz-es típusú, az egyedi tervezési koncepció szerint, és a piaci igény és fejlesztés, a beltéri kapcsolóberendezések névleges feszültsége 40,5 kV, az ipari és bányászati ​​vállalkozások, az erőművek és az alállomások számára biztosítható az elektromos berendezések ellenőrzési és védelme.

A VBI beltéri nagyfeszültségű porszállítási megszakító egy beltéri eszköz, háromfázisú AC 50Hz-vel és 40,5 kV névleges feszültséggel. Használható az ipari és bányászati ​​vállalkozások, erőművek és alállomások elektromos berendezéseinek ellenőrzésére és védelmére, különösen a gyakori műveletekkel rendelkező helyekre. A megszakító telepítési formája a kapcsolószekrényben lehet rögzített vagy visszavonható típusú, vagy egy kocsiba telepítve. Ez a legjobb választás a nagyfeszültségű átviteli és elosztó rendszerek ellenőrzéséhez és védelméhez.

 Termék áttekintése

    A VBI-40.5 padlóra szerelt vákuum-megszakító egy nagyteljesítményű, közepes feszültségű kapcsolóberendezés, amelyet 40,5 kV értékű elektromos rendszerek megbízható védelmére és vezérlésére terveztek. A fejlett vákuum -megszakító technológiát használva biztosítja az ívek hatékony oltását, a minimális karbantartást és a hosszú működési élettartamot. Ideális energiaelosztó hálózatokhoz, ipari növényekhez és alállomásokhoz, ez a megszakító ötvözi a robusztus konstrukciót a felhasználóbarát működéssel.

Kulcsfontosságú jellemzők

Feszültségértékelés:40,5 kV (ellenállni a 95 kV villámimpulzusnak).

Jelenlegi besorolás:Legfeljebb 2500A folyamatos, 31,5 ka rövidzárlat-törési kapacitás.

Vákuum -megszakító:Hermetikusan lezárt, karbantartásmentes és környezetbarát (nincs SF₆ gáz).

Mechanizmus:Rugóüzemű vagy motoros vezérelt 储能 mechanizmus a gyors bezáráshoz/kinyitáshoz (<50ms).

Biztonság:Integrált csúszásgátló kialakítás, mechanikus/elektromos reteszelések és földelő kapcsolók.

A szabványok megfelelése:Találkozik az IEC 62271, GB/T 1984 és ANSI C37.04.

Telepítési utasítások

3.1 A telepítés előtti ellenőrzések

Ellenőrizze az érintetlen csomagolást és a fizikai károkat.

Erősítse meg a névleges paraméterek egyeztetési rendszerkövetelményeit.

Gondoskodjon egy szintű, rezgésmentes beton alapítványról.

3.2 Szerelési lépések

Rögzítse a megszakítót a padlóra horgonycsavarokkal (M16 ajánlott).

Csatlakoztassa az elsődleges buszrudakat a nyomaték beállításaival a gyártó specifikációinként (például 50 nm).

Vezeték a másodlagos vezérlő kábelekhez a csatlakozókhoz („Nyílt/bezárási tekercs”, „kiegészítő érintkezők” címkével).

Biztosan fedje le a megszakító alvázát (talaj ellenállás ≤4Ω)

Üzemeltetési útmutató

4.1 Kézi működés

Bezárás: Forgassa el a kézi fogantyút az óramutató járásával megegyező irányban, amíg a „kattintás” megerősíti az elkötelezettséget.

Nyitás: Nyomja meg a piros „utazási” gombot, vagy húzza meg a mechanikus utazási karot.

4.2 Elektromos művelet

Vigyen fel 220VDC/110VAC -t a záró tekercsre (Momentary Pulse) a távirányítóhoz.

Használja a Local/Remote Selector kapcsolót az üzemmódhoz.

4.3 Műsorvezetők és riasztások

Zöld LED: Breaker bezárt.

Piros LED: Megszakító nyitva/kioldott.

Riasztási érintkezők: SF₆ nyomásértékek (ha van) vagy rugó kiváltása

Karbantartás és hibaelhárítás

5.1 Rutin ellenőrzések

Vizsgálja meg a kapcsolattartókat minden 5000 művelet (a ViewPort segítségével).

Kenje meg a mozgó alkatrészeket évente magas hőmérsékletű zsírral.

Tesztszigetelő ellenállás (> 1000mΩ @5kV).

5.2 Általános kérdések

A bezárás elmulasztása: Ellenőrizze az ellenőrző teljesítményt, a rugó töltését vagy az reteszelő feltételeket.

Túlzott fűtés: Húzza meg a csatlakozásokat; Mérje meg az érintkezési ellenállást (<50 Ω).

Biztonsági figyelmeztetések

A megszakító üzembe helyezése a szervizelés előtt.

Csak a képzett személyzet karbantartást végezhet.

Soha ne működjön látható vagy rendellenes zajokkal.

Környezeti és ártalmatlanítás

A vákuum-megszakítókat elektronikus hulladékként (nem szórtó) ártalmatlanítsák.

A fémek és műanyagok újrahasznosítása helyi előírásokonként.

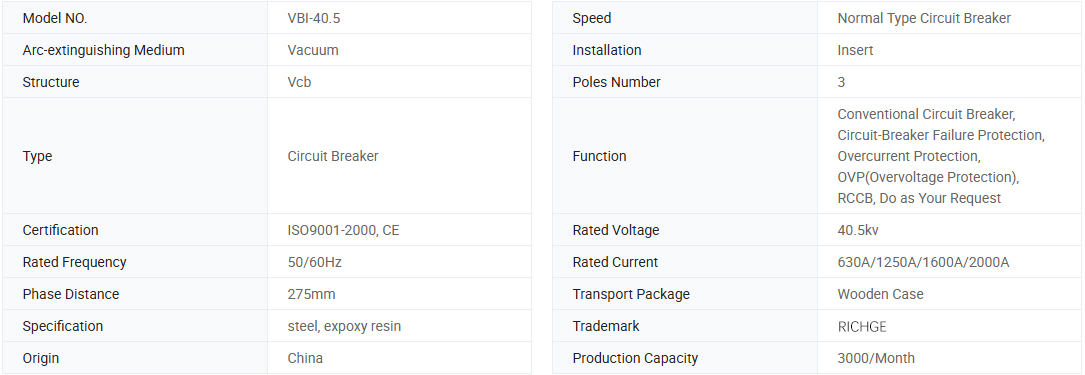

Alapvető információk.

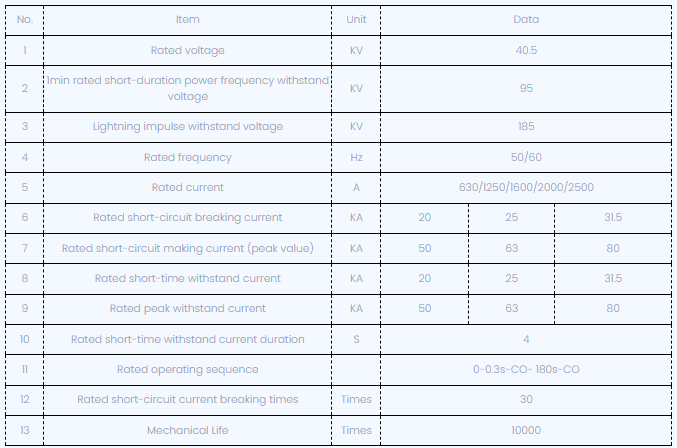

Műszaki paraméterek

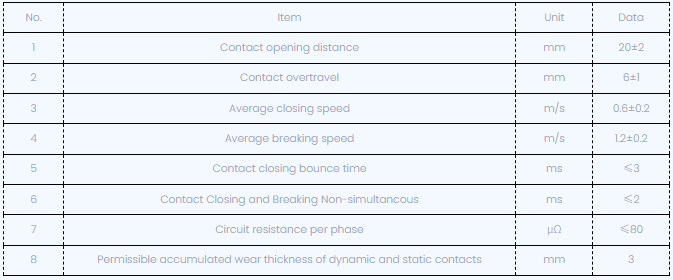

A megszakító beállítása után a mechanikus jellemző paraméterek az alábbiakban láthatók:

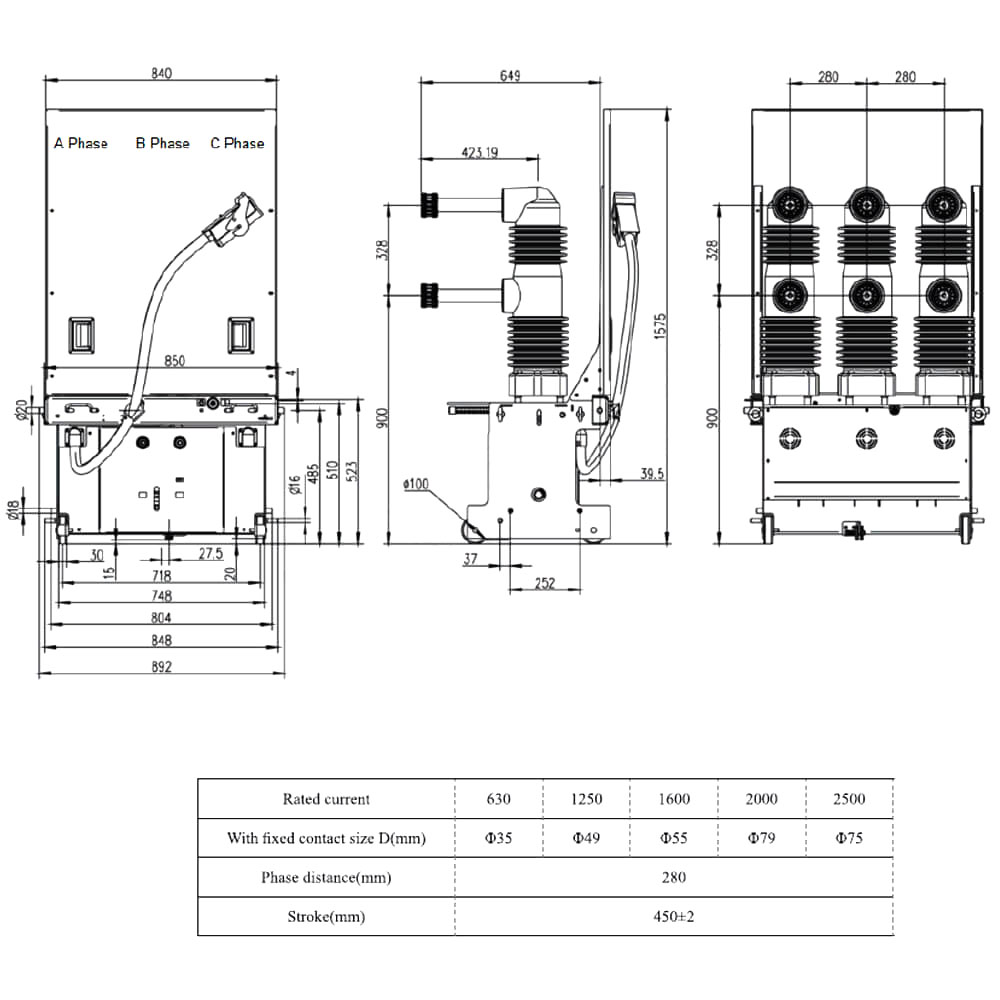

Műszaki rajzok

A környezeti feltételek alkalmazása

1. környezeti hőmérséklet: -10C ~ +40C (lehetővé teszi a tárolás és a szállítás -30 fokos Celsius fokon);

2. környezeti páratartalom: A nap átlagos páratartalma nem lehet több, mint 95%. A hónap átlagos páratartalmának nem lehet több, mint 90%;

3. telített gőznyomás: A nap átlagos nyomása legfeljebb 2,2 kpa; A havi átlagos nyomásnak nem lehet több

mint 1,8 kpa;

4. Magasság: ≤1500 m;

5. Földrengés intenzitása: ≤8 fok;

6. A helyre kell telepíteni tűz, robbanás, súlyos szennyeződés, valamint a kémiai erózió és az erőszakos rezgés nélkül.
