2P sorozatú folyadék mágnesszelep | 2/2 út

2P sorozatú 2/2 utas közvetlen működésű folyadékszabályozó szelep | Műanyag mini mágnesszelep

Márka: SOLH by Richge Technology

1. A termék meghatározása és működési elve

     A SOLH 2P sorozat a2/2 utas közvetlen működésű normál zárt mini folyadék mágnesszelep nagy szilárdságú műszaki műanyagból készült. Támogatjanulla nyomáskülönbség indítás (0 MPa működőképes) és sűrített levegő, víz és híg olaj be- és kikapcsolására szolgál. Széles körben alkalmazzák az automatizált vízkörökben, pneumatikus áramkörökben és vákuumhurkokban, kompakt mérettel, gyors reagálással és kiváló adathordozó-kompatibilitással rendelkezik, így gazdaságos és megbízható miniatűr folyadékszabályozási megoldásként szolgál.

  1.1 Alapvető működési elv

     • Kikapcsolás Normálisan zárt (NC) állapot: A rugó megnyomja a szelepmagot, hogy teljesen blokkolja az áramlási csatornát, megszakítva az összes közegáramlást.

     • Bekapcsolási nyitási állapot: Az elektromágneses erő felfelé emeli a szelepmagot, hogy kinyissa az áramlási csatornát és lehetővé tegye a közeg keringését.

     • Automatikus visszaállítás: A rugó azonnal visszaállítja és bezárja a szelepet, ha az áramellátás megszakad, így biztosítva a biztonságos és stabil lekapcsolási teljesítményt.

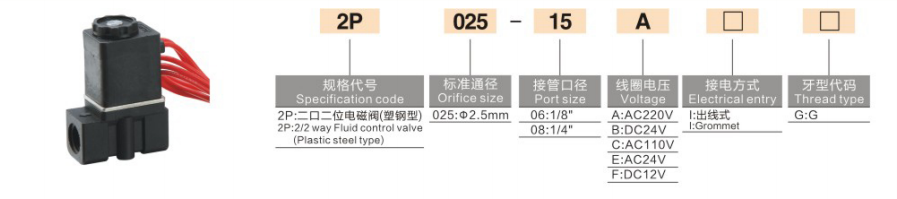

2. Teljes modellkódolási szabályok és rendelési példák

  1. Teljes kódolási logika: 2P025 - Menetes csatlakozó - Vezetékek utótagja - Feszültség

  2. Szabványos rendelési példa

     2P025-08W-DC24V: G1/4 menetes csatlakozó, huzalkimenet, DC 24V, alaphelyzetben zárt 2 utas mini folyadékszelep

3. Alapvető műszaki paraméterek

4. A termék alapvető előnyei

     • Nulla nyomású indítás：Teljesen működőképes 0 MPa nulla nyomáson, tökéletesen megoldja a nyomáskülönbséget igénylő, pilóta működtetésű szelepek indítási korlátozását.

     • Mini könnyű kivitel：Kompakt műanyag ház kis helyigénnyel, ideális szűk beépítési helyekhez és integrált modul-összeállításhoz.

     • Prémium korrózióállóság：A szabványos VITON fluorgumi tömítés kiváló víz-, olaj- és gyenge korrózióállóságot biztosít, alkalmazkodik a tiszta vízhez, a légkompresszor vízelvezetéséhez és a hűtővízkörhöz.

     • Magas környezeti alkalmazkodóképesség：IP65 tekercsvédelmi fokozat, por- és vízálló, stabil működés párás munkakörülmények között.

5. Tipikus alkalmazási forgatókönyvek

  5.1 Pneumatikus vezérlési forgatókönyvek

     • Levegőforrás be-ki vezérlés vákuumgenerátorokhoz

     • Levegőforrás kapcsoló kisméretű pneumatikus hengerekhez

  5.2 Folyadékszabályozási forgatókönyvek

     • Miniatűr vízhűtő körök és automata permetező berendezések

     • Víztisztító berendezések és légkompresszoros automatikus vízelvezető rendszerek

  5.3 Ipari berendezések illesztése

     • Élelmiszer-feldolgozó gépek és kis fröccsöntő gépek vízkörei

     • Automatikus párásító és mikrofolyadék szabályozó rendszerek

6. 2P vs 2V sorozatok összehasonlítása | Szakmai kiválasztási útmutató

7. Hozzáillő kiegészítők

     • Levegőforrás kezelés: AF/AW sorozatú légszűrő szabályozóval van felszerelve az elején a levegőforrás tisztítására és az üzemi nyomás stabilizálására.

     • Vákuumrendszer illesztése: Együttműködjön a ZU egyenes csöves vákuumgenerátorokkal a megbízható vákuumkör ki- és bekapcsolása érdekében.

     • Csővezeték csatlakozás: Illessze a KQ2 sorozatú külső menetes gyorscsatlakozós egyenes idomokat a gyors, kényelmes és szivárgásmentes csővezeték szereléshez.

Egy mondat összefoglalása

     A SOLH 2P sorozatú mini műanyag mágnesszelep nulla nyomású indítással, kompakt könnyű szerkezettel és IP65-ös védelemmel rendelkezik, így gazdaságos, stabil és nagy hatékonyságú kis átfolyású folyadék ki-be vezérlést biztosít automatizált pneumatikus, víz- és vákuumrendszerekhez.
