2V sorozatú 2/2 utas sárgaréz folyadék mágnesszelep | Közvetlen színészi és pilóta irányítású

Márka: SOLH by Richge Technology

1. Termék áttekintése és alapvető besorolása

     A SOLH 2V sorozat professzionális2/2 utas folyadék mágnesszelep Levegő, víz és olaj univerzális folyadékszabályozására tervezték. Két alapvető szerkezeti típusra oszlik:2V025 közvetlen hatású típus és2V130/2V250 membrános pilóta működtetésű típus. A kiváló minőségű sárgaréz szeleptesttel, prémium tömítőanyagokkal, a sorozat nulla nyomású indítási lehetőséggel, nagy áramlási kapacitással, gyors reagálással és széles közeggel való kompatibilitást kínál. Az automatizált vízkörök, légvezetékek, vákuumrendszerek és kenőberendezések általános általános célú folyadékszabályozó szelepeként szolgál.

2. Teljes modellkódolási szabályok

 1. Teljes kódolási logika: 2V - Nyílás mérete - Menetes port - Vezetékezés típusa - Feszültség

 2. Szabványos rendelési példák

     • 2V025-08-DC24V: φ2,5 mm-es nyílás, G1/4 menet, szabványos DIN aljzat, DC 24V

     • 2V130-15W-AC220V: φ13 mm-es nyílás, G1/2 menet, huzalkimenet, AC 220V

3. Két alapvető szerkezeti típus és kiválasztási irányelvek

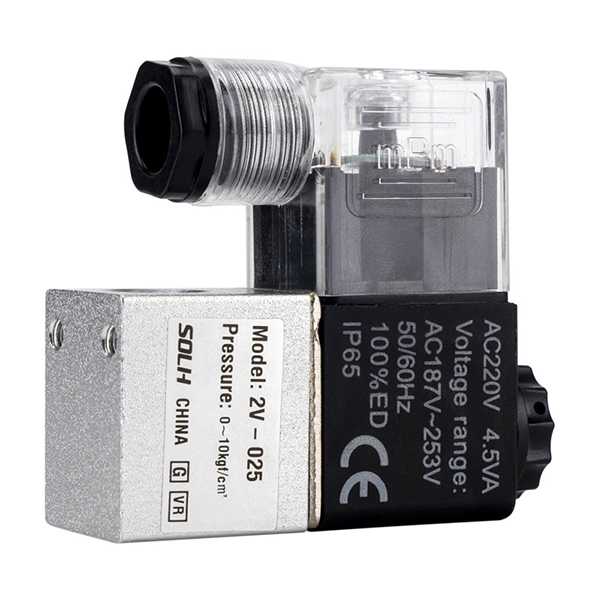

  3.1 2V025 Közvetlen működésű típus | Nulla nyomású indítás

    Magelőny: Teljesen működőképes 0 MPa nulla nyomáson

     • Működési elv: Az elektromágneses tekercs közvetlenül meghúzza a vasmagot, hogy kinyissa a szelepnyílást, megvalósítva a teljes nyitást és zárást nulla nyomáskülönbség mellett, közepes nyomású segítség nélkül.

     • Orifice & Flow: φ2,5mm nyílás, CV érték = 0,23

     • Port specifikáció: G1/8 (06), G1/4 (08)

     • Nyomástartomány: 0 ~ 1,0 MPa, támogatja a nulla nyomású indítást

     • Tömítőanyag: Standard VITON fluorgumi, kiváló olaj-, víz- és gyenge savas korrózióállóság

     • Test Anyaga: Kompakt, nagy pontosságú sárgaréz szelepház

     • Alkalmazható forgatókönyvek: Kis áramlású folyadékszabályozás, nulla/alacsony nyomású start-stop, vákuumkör kapcsoló, miniatűr vízhűtő és permetező rendszerek

  3.2 2V130 / 2V250 membrános elővezérlésű típus | Nyomáskülönbség indítása

    Alapvető jellemzők: Nagy áramlás, alacsony energiafogyasztás, minimális nyomáskülönbség szükséges

     • Működési elv: Nyomáscsökkentés a vezetőnyíláson keresztül lehetővé teszi, hogy a közepes nyomás felnyitja a membránt a szelep nyitásához.Minimális indítási nyomáskülönbség: 0,05 MPa (0,5 bar), nulla nyomás alatt nem nyitható.

     • 2V130 specifikáció: φ13mm nyílás, CV=6,2; Portok: G3/8 (10), G1/2 (15)

     • 2V250 specifikáció: φ25mm nyílás, CV=13; Portok: G3/4 (20), G1 hüvelyk (25)

     • Nyomástartomány: 0,05 ~ 1,0 MPa

     • Tömítőanyag: NBR nitril gumi, optimális tiszta vízhez és sűrített levegőhöz

     • Test és tekercs: Vastagított, tartós sárgaréz test, kis teljesítményű, nagy stabilitású tekercssel párosítva

     • Alkalmazható forgatókönyvek: Nagy átfolyású vízkörök, légkompresszoros vízbevezetés, kazánvízellátás, fő gáz/folyadék vezeték be-ki vezérlés

4. Egységes általános műszaki paraméterek

5. 2V vs 2P sorozatok összehasonlítása | Hibaelhárítási kiválasztási útmutató

Kiválasztási képlet

     Nulla nyomású be- és kikapcsolási igény → Válassza a 2V025 / 2P lehetőséget; Nagy átfolyású víznyomással → Válasszon 2V130 / 2V250; Szűk hely és alacsony költségű költségvetés → Válasszon 2P műanyag szelepet

6. Tipikus alkalmazási forgatókönyvek

  6.1 2V025 alkalmazás

     • Vákuumgenerátor levegőforrás be-ki vezérlés

     • Miniatűr berendezés hűtővíz kör

     • Automatikus permetező és mikro vízellátó rendszerek

     • Precíziós kis átfolyású folyadékkapcsoló berendezés

  6.2 2V130 / 2V250 Alkalmazás

     • Hűtő és ipari hűtővíz rendszer

     • Légkompresszor vízbemenet vezérlés

     • Kazán automata víz utántöltő rendszer

     • Központi légellátó fővezeték kapcsoló

     • Nagy átfolyású ipari víz- és gázcirkuláció szabályozás

7. Hozzáillő támasztó tartozékok

     • Elülső levegőforrás kezelés: Illessze az AW sorozatú légnyomás-szabályozó szűrőt a levegőforrás és a szűrőszennyeződések stabilizálására

     • Vákuumáramkör illesztése: Együttműködés a ZU sorozatú vákuumgenerátorral a megbízható levegőforrás-lekapcsolás érdekében

     • Csővezeték csatlakozás: Illessze a KQ2 gyorscsatlakozós külső menetes egyenes szerelvényeket a gyors és szivárgásmentes csőszereléshez

Egy mondat összefoglalása

     A SOLH 2V sorozatú 2/2 utas sárgaréz mágnesszelepei nulla nyomású, közvetlen működésű és nagy áramlású, pilot működtetésű típusokat fednek le, amelyek univerzális víz/levegő/olaj kompatibilitást, gyors reagálást és IP65-ös védelmet biztosítanak, így költséghatékony és stabil folyadék-on-off megoldásokat kínálnak különféle ipari automatizálási rendszerek számára.
