3A sorozatú 3/2 utas pneumatikus vezérlőszelep | Külső levegővel működtetett irányszelep

Márka: SOLH by Richge Technology

1. A termék áttekintése és a központi interfész funkciója

     A SOLH 3A sorozat egy mainstream3/2 utas külső levegővel működtetett irányszabályozó szelep követve az Airtac szabvány előírásait. Az elektromágneses tekercs helyett tisztán levegőjel hajtja, az egyszeres működésű hengerek teleszkópos mozgásának és nyomástartásának szabályozására specializálódott. Biztonságos és stabil pneumatikus logikát valósít meg a légbeszívás, a helyzettartás és az elszívás tekintetében, és alapvető biztonsági vezérlőelemként szolgál a nem elektromos pneumatikus rendszerekben, robbanásbiztos környezetekben és hibabiztos berendezésekben.

  1.1 Szabványos 3 portos interfész felbontás

     • P Port: Fő levegő bemeneti nyílás a sűrített levegő ellátáshoz

     • Egy kikötő: Működő kimeneti port, közvetlenül csatlakoztatva az egyszeres működésű hengerekhez

     • R Port: Kipufogónyílás a nyomáscsökkentéshez és a gyors visszaállításhoz

  1.2 Működési logika és szerkezeti jellemzők

     • Egyetlen pneumatikus vezérlés (3A110/210/310/410): Légjelzés irányváltáshoz, automatikus rugóvisszaállítás jellekapcsolás után, hibamentes visszaállítás.

     • Dupla pneumatikus vezérlés (3A120/220/320/420): Alternatív kettős levegőjel-vezérlés, a levegőzárás után is megtartja az aktuális pozíciót memóriareteszelő funkcióval.

     • Alapszerkezet: Nagy pontosságú orsó típusú szerkezet, külső pneumatikus hajtás, strapabíró alumínium ötvözet test, standard kenőanyagmentes működés (extrém munkakörülményekhez speciális kenés kapható).

2. Szabványos modellkódolási szabályok és általános modellek

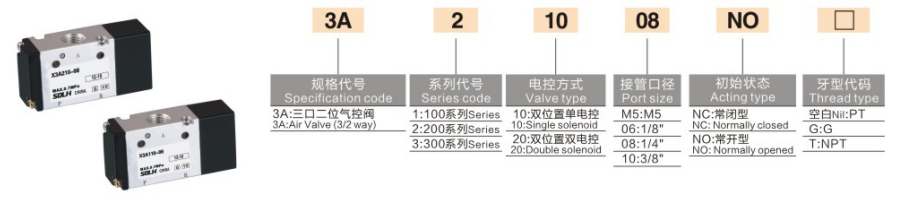

  1. Kódolási logika: 3A [Sorozat mérete] [Vezérlő típusa] - [Port mérete]

  2. Általános modellspecifikáció és alkalmazási forgatókönyvek

3. Alapvető műszaki paraméterek

4. A termék fő előnyei

     • Tiszta pneumatikus robbanásbiztos kivitel: Nincsenek benne elektromos alkatrészek, teljes mértékben alkalmazkodnak poros, párás és gyúlékony robbanásveszélyes környezethez. Rendkívül magas működési megbízhatósággal garantálja az automatikus visszaállítást és a berendezés biztonságát, ha a levegőforrás vagy az áramellátás megszakad.

     • Kettős vezérlési mód adaptálhatósága: Egyetlen pneumatikus vezérlés a biztonságos visszaállításhoz és nyomástartáshoz; kettős pneumatikus vezérlés a levegőlezárási pozíció memóriájához és a hosszú távú reteszeléshez, amely lefedi az összes hagyományos egyszeres működésű hengervezérlési logikát.

     • Nagy hatékonyságú tömítési teljesítmény: Precíziós orsószerkezet speciális felületkezelési eljárással, alacsony indítási nyomással, kiváló légtömörséggel, stabil kapcsolással és hosszú élettartammal.

     • Rugalmas és helytakarékos telepítés: Támogatja a többszögű tetszőleges telepítést. Használható önállóan vagy elosztó aljzatokkal egybeépítve moduláris szelepcsoportok kialakításához, hatékonyan megtakarítva a berendezés beépítési helyét.

5. Tipikus alkalmazási forgatókönyvek

     • Egyműködésű hengervezérlés: Teleszkópos műveleteket valósít meg, mint például emelést, befogást és billentést, a henger légbeszívással megnyúlik és rugóvisszaállítással visszahúzódik.

     • Berendezés biztonsági reteszelő rendszer: Automatikusan alaphelyzetbe állítja és felengedi a nyomást, ha a levegőforrás meghibásodik vagy a berendezés leáll, elkerülve ezzel a mechanikai elakadást és biztosítva a gyártás biztonságát.

     • Hosszú távú nyomástartó munkaállomások: A kettős pneumatikus vezérlési mód állandó hengerhelyzetet tart fenn folyamatos levegőellátás nélkül, alkalmas hosszú távú befogási és pozicionálási folyamatokhoz.

Egy mondat összefoglalása

     A SOLH 3A sorozat egy szabványos 3/2 utas külső pneumatikus vezérlőszelep, szimpla/kettős levegővezérléssel, precíziós orsótömítéssel és alumíniumötvözet házzal. Ez az előnyben részesített központi elem az egyszeres működésű pneumatikus hengerek biztonságos irányváltásához és nyomástartásához.
