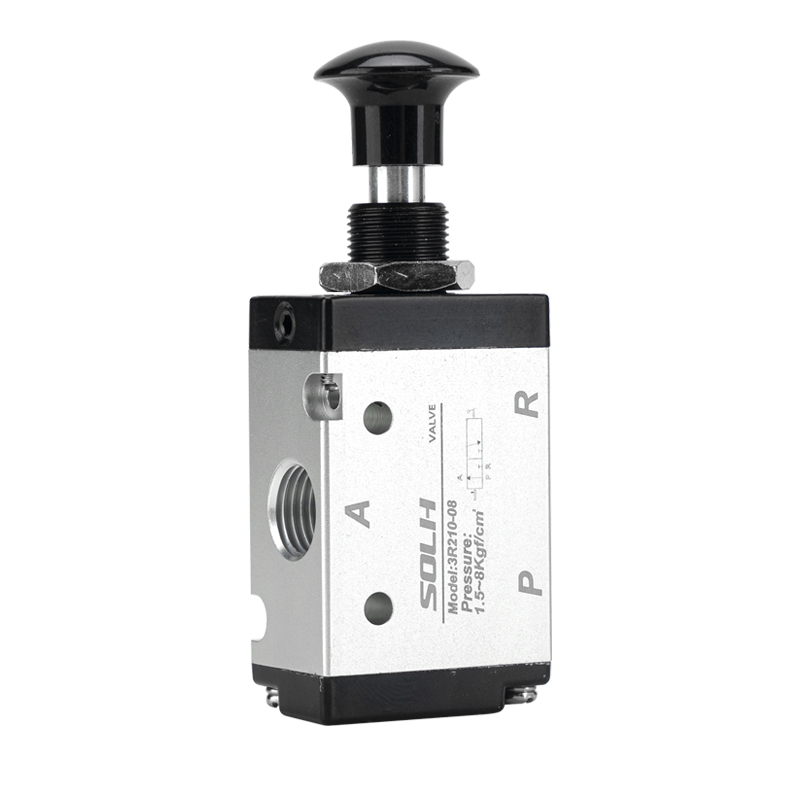

3L sorozatú 3/2 utas kézi húzószelep | Kézi rugóvisszatérítésű pneumatikus szelep

Márka: SOLH by Richge Technology

1. A termék áttekintése és alapvető felépítése

     A SOLH 3L sorozat az AirTAC szabvány3/2 utas kézi toló-húzó irányított szelep normál zárt (NC) kialakítással. Közvetlenül kapcsolja a pneumatikus áramköröket az axiális fogantyú nyomó- és húzóműködésével. Tisztán kézi pneumatikus alkatrészként elektromos vagy pneumatikus meghajtóforrások nélkül, kifejezetten az egyszeres működésű hengervezérléshez, a levegőkör be- és kikapcsolásához, a futási üzemmódhoz és a berendezések biztonsági reteszrendszereihez alkalmazzák, széles körben használják hibakeresésben, vészleállításban és robbanásbiztos működési forgatókönyvekben.

  1.1 Szabványos 3 portos interfész felbontás

     • P Port: Fő sűrített levegő bemeneti nyílás

     • Egy kikötő: Működő kimeneti port, egyszeres működésű hengerekhez csatlakoztatva

     • R Port: Kipufogónyílás, hangtompító beszerelés támogatása a zajcsökkentés érdekében

     • Vezetési mód: Axiális egyenes kézi push-pull működés

     • Szerkezeti jellemző: Precíziós orsó típusú szerkezet, nagy szilárdságú alumínium ötvözet test, beépített rugós automatikus visszaállító mechanizmus

2. 3/2 irányú működési elv

     • Normál visszaállítási állapot: A belső rugó megfeszíti az orsót, P bemenet zárva, egy működő csatlakozó kommunikál az R kipufogónyílással a nyomáscsökkentés érdekében.

     • Működő húzási állapot: Kézzel húzza meg az axiális fogantyút a szelepmag megfordításához, a P port kommunikál az A porttal a levegőellátáshoz, az R kipufogónyílás zárva van a henger működéséhez.

     • Engedje fel a Visszaállítást: Lazítsa meg a fogantyút, a szelep rugóerő hatására automatikusan visszaáll, leállítja a levegő beszívását és elszívja a maradék nyomást.

     • Core Logic: Szabványos NC alaphelyzetben zárt szerkezet kézi alaphelyzetbe állítás funkcióval, hatékonyan megelőzi a helytelen működést és biztosítja a berendezés biztonságát.

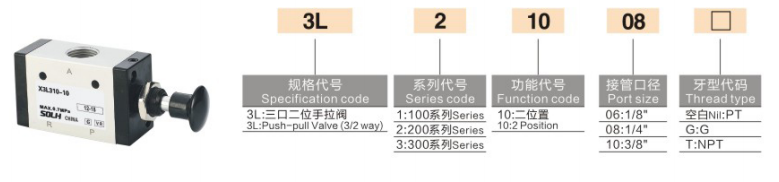

3. Szabványos modellkódolási szabályok és általános modellek

 1. Kódolási logika: 3L [Méret kód] 10 - [Port mérete] [szál típusa]

 2. Általános általános modellek

     • 3L110-06: G1/8 port, mini méretű kézi húzószelep mikro pneumatikus rendszerekhez

     • 3L210-08: G1/4 port, a leguniverzálisabb modell, tökéletesen illeszkedik a szabványos egyszeres működésű hengerekhez

     • 3L310-10: G3/8 port, nagy átfolyású kialakítás nagy tolóerős hengeres berendezésekhez

     • 3L410-15: G1/2 nagy furatú port, alkalmas nagy igénybevételű, nagy átfolyású pneumatikus körökhöz

4. Univerzális alapvető műszaki paraméterek

5. A termék fő előnyei

     • Pure manuális robbanásbiztos biztonsági kialakítás: Nincsenek elektromos alkatrészek és levegőszabályozó források, nulla szikraveszély. Alkalmas vészleállításhoz, berendezések hibakereséséhez és robbanásbiztos poros környezetekhez, rendkívül magas üzembiztonsággal.

     • Munkatakarékos axiális toló-húzó működés: Egyenes lineáris fogantyú, egyértelmű visszajelzéssel és éles irányváltással, stabil kézi tapintással és nem könnyű elakadni.

     • Rugós automatikus visszaállítás és NC biztonság: Alapértelmezett alaphelyzetben zárt állapot, automatikusan visszaállítja és leállítja a levegőellátást a fogantyú elengedése után, hatékonyan elkerülve a helytelen működés okozta folyamatos műveleteket.

     • Kompakt és tartós szerkezet: Integrált alumínium ötvözet test alacsony súrlódású orsó kialakítással, megbízható tömítéssel, kopásállósággal és hosszú élettartammal.

     • Professzionális egyműködésű hengerillesztés: 3/2 utas dedikált légköri logika, tökéletesen illeszkedik a rugóvisszatérítéses egyszeres működésű hengerekhez, mint például a szorító- és kilökő mechanizmusokhoz.

     • Magas kompatibilitás és cserélhetőség: Konzisztens beépítési méret 3A sorozatú pneumatikus vezérlőszelepekkel, amely támogatja a közvetlen cserét és a kézi/pneumatikus vezérlési módok váltását.

6. Tipikus alkalmazási forgatókönyvek

     • Egyszeres működésű hengerek kézi vezérlése szorító-, kilökő- és rugóvisszatérítési rendszerekhez

     • Pneumatikus áramkör be- és kikapcsolás vezérlés, berendezés hibakeresés és karbantartás biztonsági kapcsoló

     • Kézi pneumatikus vezérlés robbanásbiztos zónákhoz, áramtalan és poros ipari környezetekhez

     • Pneumatikus logikai rendszerek 3A-es pneumatikus szelepekkel a kézi/pneumatikus kompozit vezérléshez

Egy mondat összefoglalása

     A SOLH 3L sorozat egy klasszikus 3/2 utas NC normál zárású kézi toló-húzó szelep rugós automatikus visszaállítással. Ez egy kompakt, biztonságos és tartós szabványos kézi vezérlésű alkatrész, amelyet kifejezetten egyszeres működésű hengeres pneumatikus rendszerekhez terveztek.
