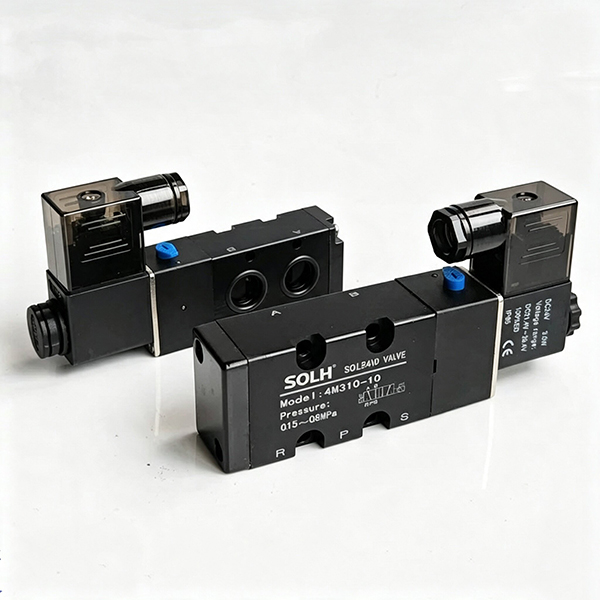

4M sorozatú NAMUR szabványos 5/2 utas mágnesszelep | Működtetőre szerelt lemezes típusú szelep

Márka: SOLH by Richge Technology

1. Termék áttekintése

     A SOLH 4M sorozat professzionálisNAMUR szabvány 5/2 utas lemezes mágnesszelep kifejezetten pneumatikus hajtómű automatikus vezérlésére tervezték. Szigorúan megfelel a nemzetközi NAMUR oldalsó szerelési szabványoknak, szabványos rögzítőfuratokkal a szelep alján. A szelep közvetlenül laminálható és pneumatikus golyóscsapok és pillangószelepes működtetők oldalára szerelhető, közbenső adapter légcsövek nélkül. Kizárólag szelep-automatikus vezérlőáramkörökhöz használható, teljes mértékben megfelel az Airtac 4M sorozat szabványainak, és szerkezetileg különbözik a hagyományos 4V-os csöves mágnesszelepektől.

  1.1 Alapvető termékspecifikációk

     • Funkció mód: 5/2 irányú (5 portos 2 állású)

     • A meghajtó szerkezete: Belső pilot orsó típusú, kenésmentes működés

     • Szerelési szabvány: NAMUR szabványos oldalsó rögzítés (alap integrálva P/A/B/R1/R2 légkörrel)

     • Mainstream modellek: 4M210-08, 4M210-06, 4M110-06

2. Teljes modellkódolási szabályok és teljes sorozatlista

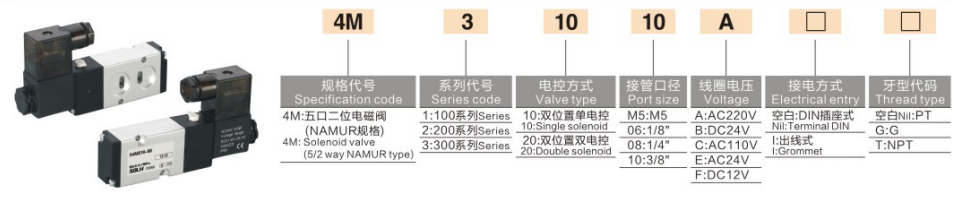

 1. Kódolási logika: 4M [Méretkód] [Vezérlőkód] [Funkciókód] - [Port szál]

  2. Modellpélda

     4M210-08: 200-as méret, egyetlen elektromos vezérlés rugós visszaállítással, PT1/4 külső menetes csatlakozó

 3. A teljes sorozat főáramú modellspecifikációs listája

3. Alapvető műszaki paraméterek

4. A NAMUR szerelőmag előnyei és kulcskiválasztási pontjai

     • Integrált NAMUR Base Air Port: A szelep alján A/B légnyílások vannak beépítve. A szelepmozgatóval való felszerelés után automatikusan csatlakozik a működtető két levegőbevezető nyílásához. Nincs szükség külső levegőcsövekre az A/B csatlakozókhoz; csak a P levegő bemeneti és az R1/R2 kipufogónyílásokhoz van szükség külső levegőforrás csatlakozásra, ami egyszerűsíti a csőrendszert és csökkenti a szivárgási helyeket.

     • Beépített kézi teszt tolórúd: A szelep oldalán egy kézi hibakereső gombbal van felszerelve, amely támogatja a kézi szelepnyitási és -zárási tesztet kikapcsolás után, kényelmes helyszíni telepítéshez, hibakereséshez és berendezés karbantartásához.

     • Kettős vezérlési mód jellemzői: 4M × 20 dupla elektromos vezérlésű modellek kikapcsoláskor önzáró memóriastruktúrát alkalmaznak a szelep aktuális helyzetének megőrzéséhez; A 4M×10 egyszemélyes elektromos vezérlésű modellek rugóerő hatására automatikusan visszaállnak a kikapcsolás után, megfelelve a biztonsági alaphelyzetbe állítás és a pozicionálás tartási követelményeinek.

     • Kompatibilis elosztó szerelés: Megosztja az alapspecifikációt a 4V-os sorozattal (4M100M/200M/300M elosztóalap). Támogatja több szelep központi levegőellátását elosztócső-beépítésen keresztül, és közvetlenül is felszerelhető egyetlen működtetőre a független működés érdekében.

5. 4M NAMUR szelep vs 4V hagyományos csőszelep | Hibaelhárítási kiválasztási útmutató

6. Tipikus megfelelő alkalmazások

     • Szelep automatikus vezérlőrendszer: 4M210-08 DA/SR pneumatikus működtetővel + golyós/pillangószeleppel, széles körben használják a petrolkémiai, vízkezelő és csővezeték-folyadék kapcsolóberendezésekben.

     • Valve Island integrált rendszer: Használjon 4M200M többlengőkaros elosztóalapot a központi levegőellátás megvalósításához és több 4M sorozatú mágnesszelep integrált telepítéséhez az automatizált csővezeték klaszterekhez.

     • Csővezeték-csövek illesztése: Csatlakoztassa a külső menetes csatlakozókat KQ2 gyorscsatlakozós külső menetes egyenes szerelvényekkel, hogy gyorsan csatlakozzon a fő levegőforrás csővezetékhez a stabil és szivárgásmentes csatlakozás érdekében.

Egy mondat összefoglalása

     A SOLH 4M sorozat egy dedikált NAMUR szabványos lemezes 5/2 utas mágnesszelep pneumatikus szelepmozgatókhoz, cső nélküli közvetlen rögzítéssel, kenésmentes működéssel és IP65-ös védelemmel, amely optimális támogató vezérlőelem a pneumatikus golyóscsapok és pillangószelepek automatikus kapcsolásához.
