ACK sorozatú szöghenger | 90°/180°-ban elforgatható és lefelé tartó 2 az 1-ben henger

Márka: SOLH by Richge Technology

Termék áttekintése és alapvető szerkezeti jellemzők

     A SOLH ACK sorozat egy nagy teljesítményű 2 az 1-ben szöghenger, amely integrálja a 90°/180°-os elforgatást és a lineáris lefelé szorító mozgást. A φ25 mm-től φ63 mm-ig terjedő furatméreteket fed le, és professzionális három vezetőhornyos szerkezetet alkalmaz a nagy pontosság és az erős excentrikus terhelésállóság érdekében. Az opcionális egyoldalas/kétoldalas nyomólapok és a bal/jobb forgásirányok teljes mértékben alkalmazkodnak a különféle szerelvényelrendezésekhez. A nagy merevséggel, hosszú élettartammal és nagy terhelésű befogási kapacitással rendelkező ACK hengert széles körben használják korlátozott helyű munkadarab-rögzítő állomásokhoz automatizált szerszámozási, hegesztési pozicionálási és sajtolási rögzítési folyamatokban.

1. Összetett forgatás és befogás

• Szabványos munkasorozat: Visszahúzás → 90°/180° balra/jobbra forgatás → kinyújtás a lefelé rögzítéshez

• Sorozat visszaállítása: Visszahúzás a kioldáshoz → fordított forgás → kinyújtás és visszaállítás

• Nagy pontosságú pozicionálás: Szabványos 90°-os elforgatási szög ±1,5°-os nagy pontossággal; 180°-os elforgatási típus opcionális, biztosítva a megismételhető és megbízható munkadarab pozicionálást.

2. Nagy merevség és meghosszabbított élettartam

• Három vezetőhornyos szerkezet: Az optimalizált háromirányú vezetési kialakítás kiemelkedő mozgásstabilitást, nagy vezetési pontosságot és erős elhajlásgátló képességet biztosít, hatékonyan ellenállva az excenteres terhelésnek a befogás során.

• Nagy szilárdságú anyag konfiguráció: A dugattyúrúd speciális ötvözött acélból készül, hőkezelési eljárással a kiváló kopásállóság és tartósság érdekében. A hengertest kemény eloxáláson esik át a korrózióállóság és a szerkezeti merevség fokozása érdekében.

• Prémium importált pecsétek: Importált tömítőanyagokat alkalmaz, amelyek kiválóan alkalmazkodnak a bonyolult munkakörülményekhez, hatékonyan csökkentik a légszivárgást és jelentősen meghosszabbítják a henger teljes élettartamát.

3. Rugalmas telepítés és változatos konfiguráció

• Opcionális nyomólemez típusok: ACK egyoldalas nyomólap keskeny munkadarabokhoz; ACKD kétoldalas nyomólap széles munkadarabokhoz, sokféle munkadarab befogási igényt kielégít.

• Állítható forgásirány: L (balra forgatás az óramutató járásával ellentétes irányban) és R (forgás jobbra az óramutató járásával megegyezően) választható a különböző helyszíni állomáselrendezésekhez.

• Univerzális rögzítési kialakítás: 4 alsó átmenő furattal felszerelve a közvetlen rögzítéshez, kompatibilis a karimás rögzítéssel. A fenntartott szabványos kapcsolóhornyok lehetővé teszik a mágneses kapcsolók kényelmes felszerelését a helyzetérzékeléshez.

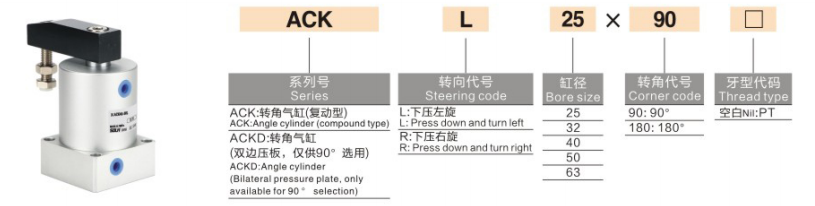

Teljes modellelnevezési szabályok és rendelési példák

1. Tipikus modellpéldák: ACKL25-90, ACKDR40-90

2. Szabványos rendelési példák

• Egyoldalas elforgatás balra 90°: ACKL25-90 (φ25 furat, balra forgatás, 90°-os standard szög)

• Kétoldalas jobbra forgatás 90°: ACKDR32-90 (φ32 furat, kétoldalas lemez, jobbra forgás, 90°-os szög)

• Nagy furatú, nagy teherbírású típus: ACKL63-90 (φ63 maximális furat, balra forgás, 90°-os szög nagy teher rögzítéséhez)

Általános műszaki paraméterek (20 ℃, 0,5 MPa szabványos állapot)

1. Alapvető előírások

• Üzemmód: Kettős hatású összetett mozgás (forgás + lefelé szorítás)

• Üzemi nyomástartomány: 0,15 ~ 1,0 MPa; Ellenőrző nyomás: 1,5 MPa

• Környezeti hőmérséklet: -20 ℃ ~ 80 ℃

• Dugattyú működési sebessége: 50-200 mm/s

• Forgatási szög: 90° (standard); 180° (opcionális)

• Szabványos szorítólöket: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25 mm; φ63=30mm

2. Elméleti szorítóerő (Mértékegység: N @0,5 MPa)

3. A termék súlya (Mértékegység: kg, 90° szabványos típus)

Tipikus alkalmazási forgatókönyvek

• Szerszámgépek és hegesztőkészülékek: Ideális a munkadarab pozícionáló szorításához, hegesztő rögzítéshez és bélyegző állomás eltolódás elleni védelemhez. Az integrált 2 az 1-ben forgatás és rögzítés leegyszerűsíti a mechanikai szerkezetet, és helyet takarít meg a beépítéshez.

• Elektronikus és precíziós alkatrészfeldolgozás: Alkalmas raklap befogásra, fúrórögzítésre és mikroprecíziós alkatrészpozícionálásra. Nagy pozicionálási pontossággal és alacsony porképződéssel rendelkezik, amely megfelel a szigorú pontossági és tisztasági követelményeknek.

• Automatizált átviteli mechanizmus: Széles körben alkalmazható forgóasztal-korlátozáshoz, billenő mechanizmus pozicionáláshoz és rövid löketű szorítóállomásokhoz, stabil, sima és megismételhető összetett mozgási teljesítményt biztosítva.

• Nagy teherbírású rögzítési munkakörülmények: Erős szorítóerővel és kiváló excentermentesítő teherbírásával tökéletesen alkalmazkodik a nehéz munkadarabok befogásához, a szerszámrögzítéshez és a nagy terhelésű precíziós pozicionáláshoz.

3 lépésből álló gyorskiválasztási útmutató

1. Furatméret kiválasztása: Válassza ki a furatméretet a tényleges szorítóterhelésnek megfelelően. Győződjön meg arról, hogy az elméleti szorítóerő ≥ tényleges terhelés × 1,5 biztonsági tényező; nehéz munkakörülmények esetén előnyben részesítse a φ40 vagy nagyobb furatot.

2. Stroke Selection: A szabványos rögzítési löket 12 mm-től 30 mm-ig terjed. Tartson fenn 3–5 mm-es lökethatárt a munkadarab magasságának megfelelően, hogy elkerülje a működés közbeni mechanikai beavatkozást.

3. Konfiguráció kiválasztása

￮ Nyomólemez típusa: Válassza az ACK egyoldalas lemezt keskeny munkadarabokhoz; válassza az ACKD kétoldalas lemezt széles munkadarabokhoz.

￮ Forgásirány: Válassza az L balra forgatást vagy a R jobbra forgatást az állomás tényleges elrendezésének és a mechanikai interferencia feltételeinek megfelelően.

Egy mondat összefoglalása

     A SOLH ACK sorozatú szöghenger nagy pontosságú, három vezetőhornyos szerkezettel rendelkezik, amely támogatja a 90°/180°-os elforgatást és a lefelé irányuló rögzítést. Az opcionális egy-/kétoldalas nyomólapokkal, rugalmas bal/jobb forgatással és kiváló nagy terhelésű elhajlásgátló teljesítménnyel ez egy nagy szilárdságú és hosszú élettartamú rögzítési megoldás különféle, szűkös helyhiányú automata rögzítő állomásokhoz.
