AP100 sorozatú kompakt nyomáscsökkentő szelep

Márka:SOLH, Richge Technology (睿其格科技)

Termék pozicionálás

     Az AP100 sorozat egy közvetlen működésű rugós kompakt nyomáscsökkentő szelep miniatűr pneumatikus áramkörökhöz. Amint a nyomás meghaladja az előre beállított értéket, automatikusan elszívja a felesleges levegőt, hogy stabilizálja a rendszernyomást. Mini méretének és könnyű nyomásbeállításának köszönhetően túlnyomás elleni védelemként és felső határnyomás-szabályozó alkatrészként szolgál a kompakt pneumatikus berendezésekhez.

Felépítés és működési elv

     -- Felépítés: Közvetlen működésű rugóvisszatérítésű tehermentesítő kialakítás pilótavezérlés nélkül

     --Munkalogika Zárt állapot: A rendszer nyomása alacsonyabb a beállított értéknél Nyitott állapot: A rendszer nyomása eléri vagy meghaladja a beállított értéket, a levegő távozik a környezetből. Visszaállítási állapot: A szelep újra zár, ha a nyomás az előre beállított küszöb alá esik

     --Egyszerű mechanikus összeállítás, amely állítógombból, rugóból és orsóból áll

     --Emlékeztető: Nem minősített JIS szabvány biztonsági szelepnek, csak nyomásszabályozáshoz és a kör túlnyomásának szabályozásához

Főbb főbb jellemzők

1. Ultra-kompakt könnyű, egyetlen egység

     Teljes mérete 69 × 40 mm, nettó tömege mindössze 0,12 kg. A független, egytestes kialakítás támogatja a közvetlen telepítést, amely tökéletesen alkalmas szűk és beágyazott berendezés-elrendezésekhez.

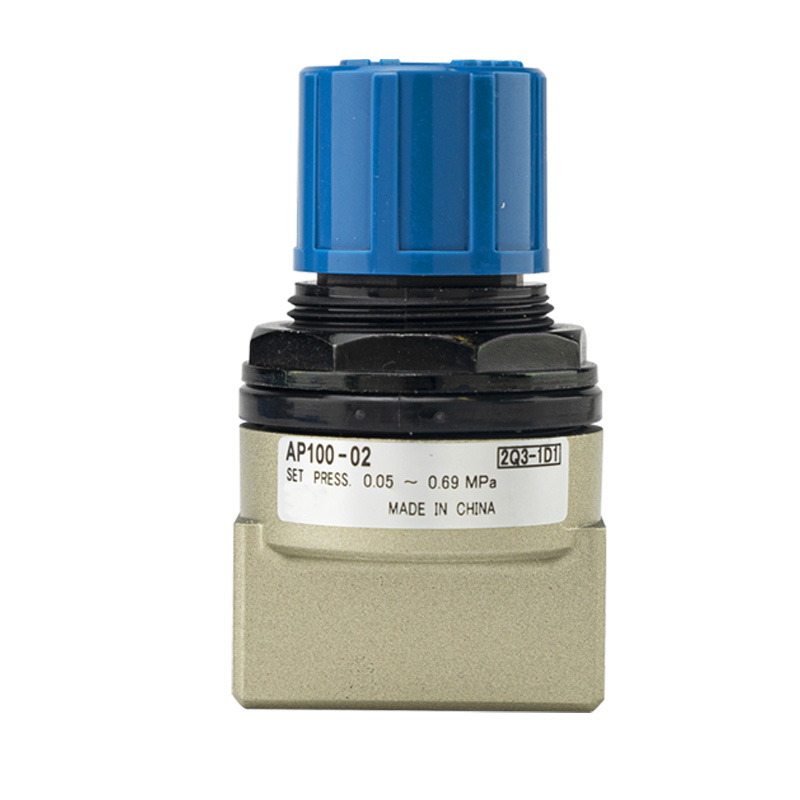

2. Zárható szerszám nélküli beállító gomb

     A kék felső gomb közvetlen nyomásbeállítást tesz lehetővé extra szerszámok nélkül. A reteszelő szerkezet megakadályozza a vibráció vagy helytelen működés által okozott nem szándékos nyomáseltolódást a stabil, hosszú távú működés érdekében.

3. Kettős állítható nyomástartomány és nagy tehermentesítő áramlás

     Szabványos modell állítható tartomány: 0,05–0,69 MPa Alacsony nyomású X201 változat: 0,02–0,2 MPa Maximális megengedett üzemi nyomás eléri az 1,0 MPa-t; nagy belső áramlási csatorna biztosítja a gyors nyomásleadást.

4. Változatos menetopciók és rugalmas rögzítés

     Rendelkezésre álló portméretek: 1/8"(01), 1/4"(02) Testreszabható menetszabványok: Rc, NPT, G menet Két beépítési mód: közvetlen menetes rögzítés vagy konzolrögzítés Az átlátszó IN/OUT jelölés biztosítja az egyirányú légáramlást.

5. Korrózióálló és stabil, hosszú élettartamú

     Öntött alumíniumötvözet szeleptest széles hőmérséklet-tűréssel -5 ℃ és +60 ℃ között. Száraz sűrített levegőre tervezve, kenésmentes működése csökkenti a karbantartási költségeket.

Műszaki adatok táblázata

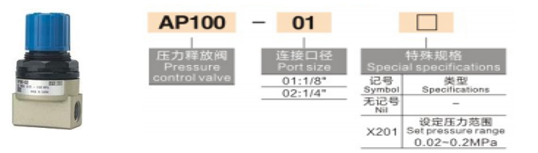

Modellkód meghatározása

Példa: AP100-02-B-N

     --AP100: Termék alapsorozat

     --01 / 02: Megfelelő port méret

     --B: Rögzítőkonzollal felszerelve; üres = zárójel nélkül

     --N: NPT menet; üres = szabványos Rc menet; F = G menet

     --Suffix X201: Alacsony nyomású állítású változat

Tipikus alkalmazási forgatókönyvek

     Hengerpuffer és véghelyzeti ütéscsillapítás Túlnyomás elleni védelem az alsó nyomásszabályozókhoz Kompakt kosarak és kis automatizálási berendezések 3C-hez, elektronikai és orvosi iparhoz Felső nyomáshatár reteszelése általános pneumatikus levegőáramkörökhöz Laboratóriumi teszt és kísérleti csővezetékek állandó nyomás felső határát igénylő.

Egy mondat összefoglalása

     Az AP100 független kompakt lefúvatószelep zárható gombos állítást, 0,05–0,69 MPa állítható tartományt és közvetlen rögzítési szerkezetet tartalmaz, amely az optimális megoldás miniatűr pneumatikus rendszerek felső nyomáshatárának szabályozására.
