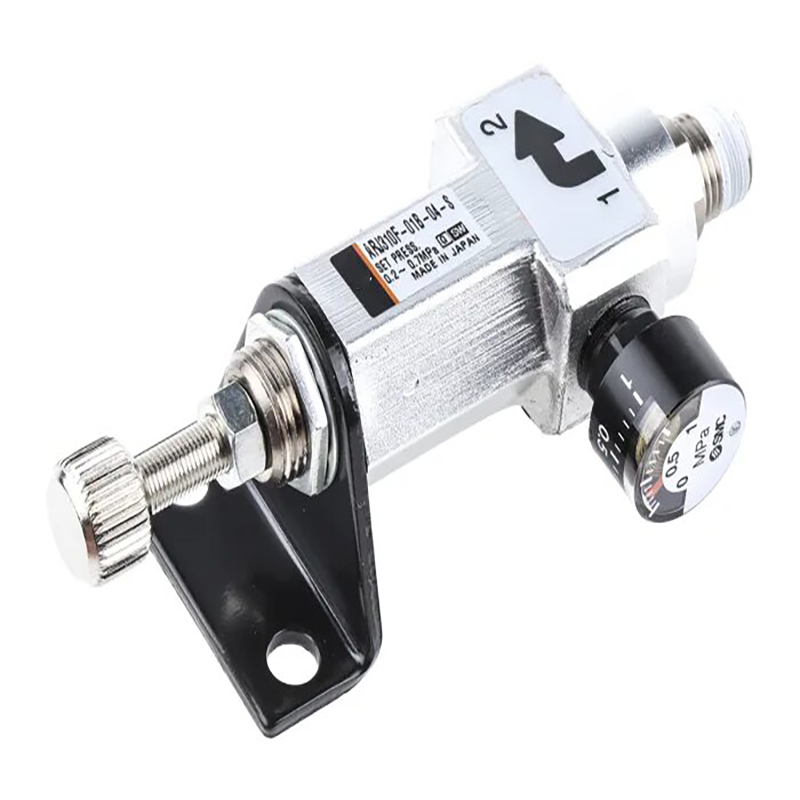

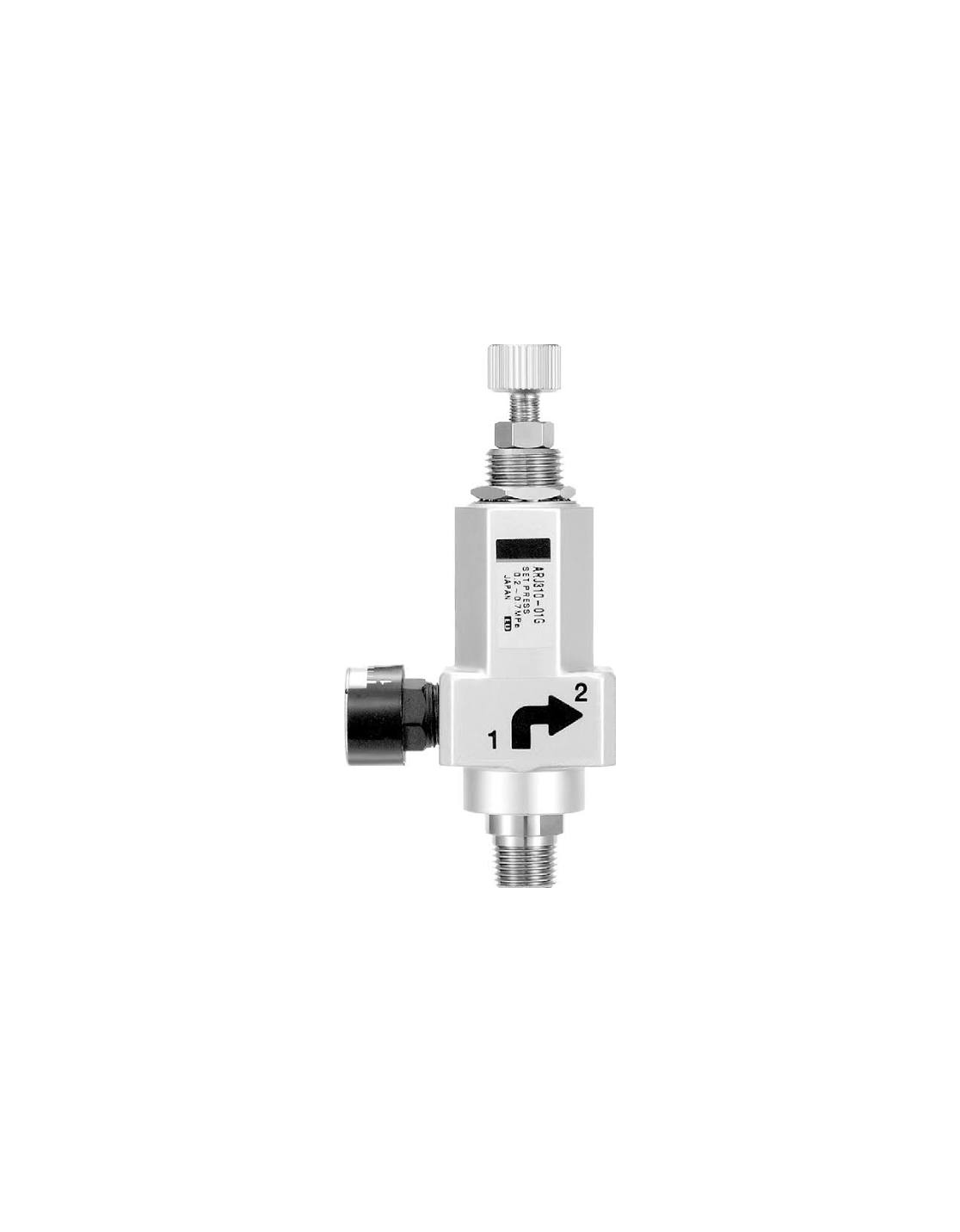

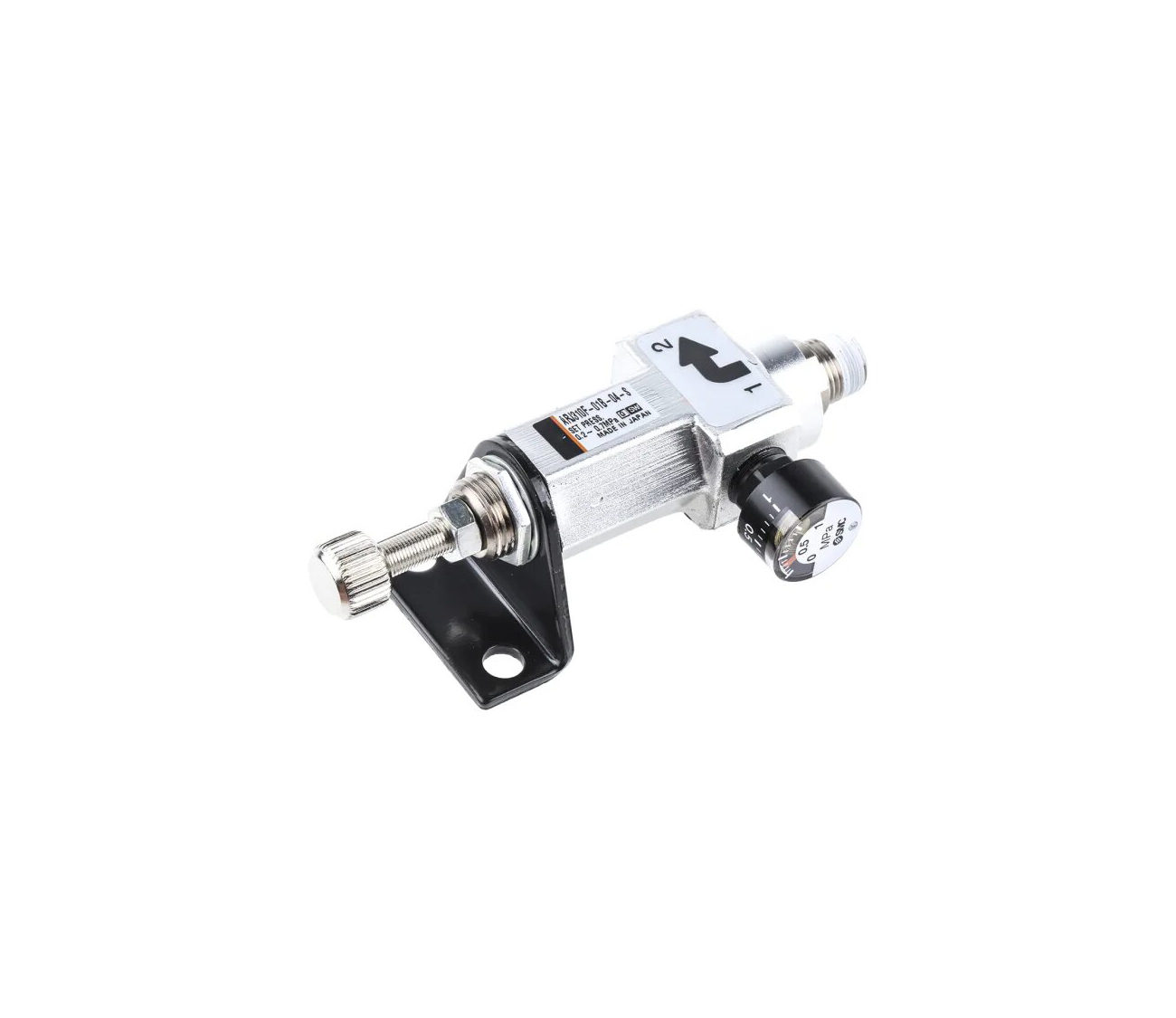

ARJ310 sorozatú miniatűr nyomásszabályozó (közvetlenül működtethető)

Márka:SOLH, Richge Technology (睿其格科技)

Termék áttekintése

     A SOLH ARJ310 sorozat egy közvetlen működésű tehermentesítő, ultrakompakt precíziós nyomásszabályozó szűk beépítési helyekhez és kis átfolyású, nagy pontosságú nyomásszabályozáshoz. Teljes méretei és teljesítménye teljes mértékben felcserélhető az eredeti SMC ARJ310 szabályozókkal a közvetlen berendezéscsere érdekében.

Szerkezet és alapfunkciók

     -- Felépítés: Közvetlen működésű dugattyús típus, beépített tehermentesítő szellőzővel

     --Két portos elrendezés (IN / OUT); A túlnyomás automatikusan kiürül a belső tehermentesítő csatornán keresztül

     -- Funkció: Folyamatosan csökkenti a bemeneti levegő nyomását az előre beállított kimeneti értékre, elnyomja a nyomásingadozást és túlnyomás elleni védelmet biztosít

     -- Integrált kialakítás egyérintéses behúzható kimenettel és kettős opcionális bemeneti menettel a rugalmas vezetékezés érdekében

Műszaki előírások

     --Munkaközeg: Tiszta és általános ipari sűrített levegő

     --Maximális üzemi nyomás: 0,8 MPa

     -- Ellenőrző nyomás: 1,2 MPa

     -- Állítható nyomástartomány

     --Szabvány tartomány: 0,2-0,7 MPa

     -- Alacsony nyomású változat: 0,05–0,2 MPa

     - Környezeti és középhőmérséklet: -5 ℃ ~ +60 ℃ (nincs belső fagyás)

     -- Nettó tömeg: kb. 65g

     -- Test szélesség: 18,5 mm, alkalmas sűrű elosztó egymásra rakására

     -- Védettségi fokozat: IP65

Port konfiguráció

Bemeneti port (két választható stílus)

     --M5×0,8 belső menet

     --Rc1/8 külső menet

Kimeneti port

     Rc1/8 belső menet beépített tolócsatlakozóval, kompatibilis φ4/φ6 metrikus csővel, 5/32" és 1/4" angolszász csővel

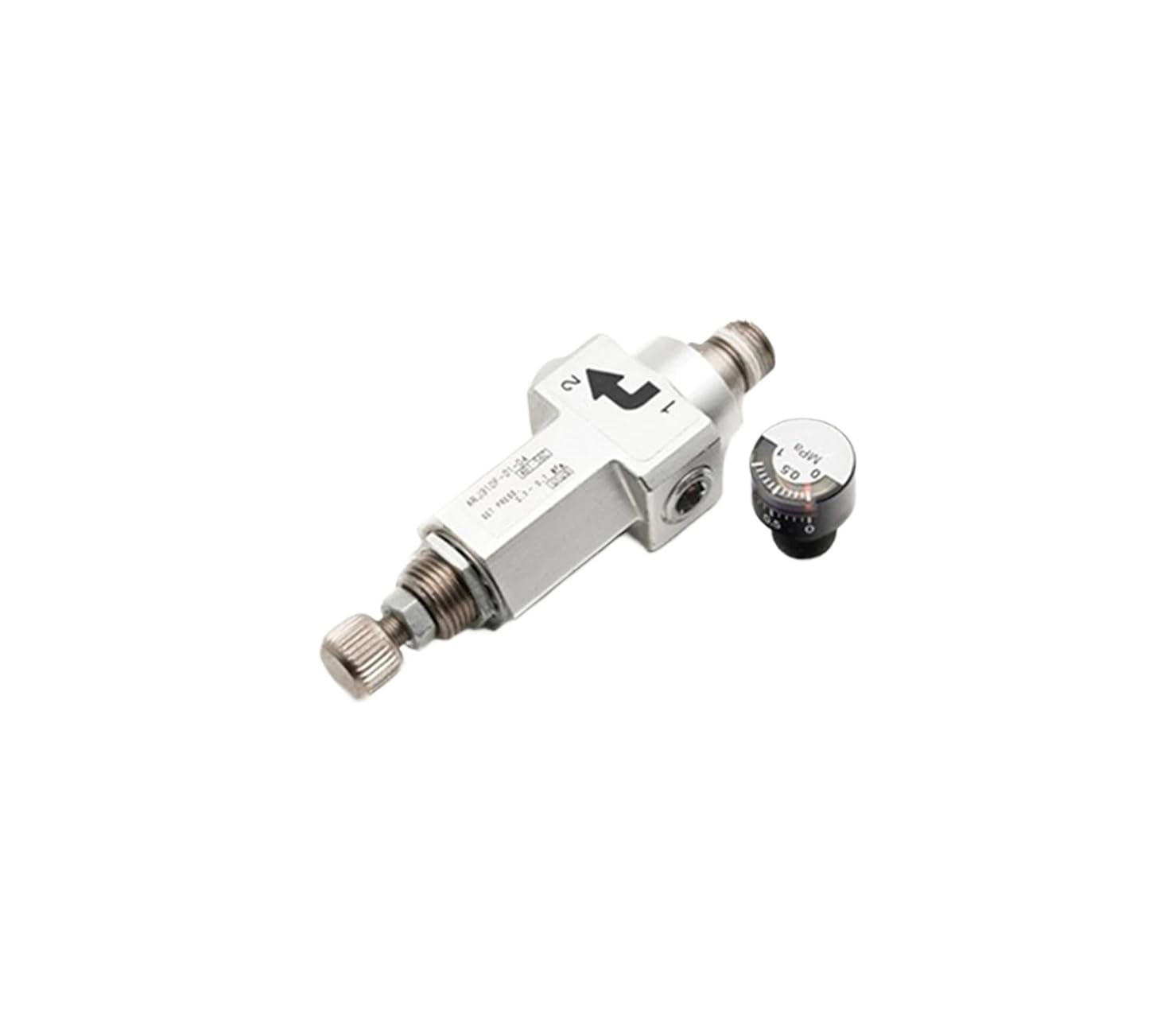

Gage Port

     Rc1/8 belső menet, megfelel a G15 sorozatú mini nyomásmérőknek

Modellkód meghatározása (Példa: ARJ310F-01-04)

     --ARJ310: Mini szabályozó alapsorozat

     --F: Beépített tolóernyővel felszerelt; teljes menetes verziónál kimaradt

     --01: Rc1/8 menetes szabvány

     --04: φ4 csőhöz; A 06 a φ6 csövet jelöli

     --N01: NPT1/8 menet opció

Forró eladási modellek

     --ARJ310-01: Teljes menetes változat, push-in port nélkül

     --ARJ310F-01-04: Beépített betolható φ4 tömlő

     --ARJ310F-01-06: Beépített betolható φ6 tömlő

     --ARJ310F-N01-03: NPT1/8 menetes bemenet

A termék fő előnyei

     - Rendkívül kicsi, könnyű kialakítás: 65 grammos súly és 18,5 mm-es keskeny test nagyon kompakt felszerelési elrendezéshez illeszkedik

     --Kettős bemeneti menetes opciók (M5 / Rc1/8) a különféle csőelrendezések adaptálásához

     -- A gyári beépített dugaszolóaljzat kiküszöböli az extra csatlakozókat és lerövidíti az összeszerelési időt

     -- A beépített tehermentesítő mechanizmus automatikusan feloldja a túlnyomást a stabil kimeneti nyomás érdekében

     --Támogatja a panel anyát és a külső konzolt kettős rögzítési módot

     -- A közvetlen hatású szerkezet alacsony indítási nyomást tesz lehetővé, egészen 0,05 MPa-ig

Tipikus alkalmazási forgatókönyvek

     Mini léghengerek, apró pneumatikus megfogók, precíziós légfúvó fúvókák Elektronikai összeszerelés, orvosi eszközök, félvezető gyártó és ellenőrző berendezések Folyadékadagolók, légszivárgás-vizsgáló műszerek Kompakt automatizálási gépek, szelepszigetek és mini FRL levegőkezelő egységek

Modell-összehasonlítás: ARJ310 VS ARJ210

Egy mondat összefoglalása

     Az ARJ310 tehermentesítő mini nyomásszabályozó ultrakompakt testtel, kétmenetes bemenettel, integrált tolócsatlakozóval és nagy pontossággal rendelkezik, így optimális nyomásszabályozási megoldásként szolgál az alacsony áramlású kompakt pneumatikus rendszerekhez.
