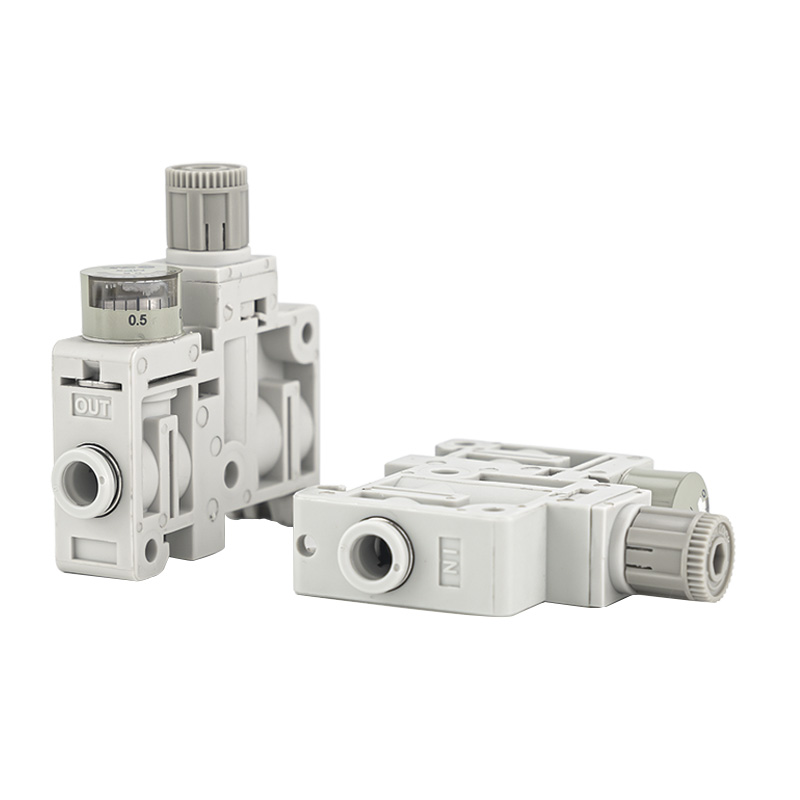

ARM5 sorozatú ultrakompakt nyomásszabályozó (ARM5S)

Márka:SOLH a Richge Technology által

Termék pozicionálás

     Az ARM5 szimpla szabályozós ARM5S modell egy 14 mm-es ultrakeskeny, közvetlen működésű dugattyús nyomásszabályozó beépített szabványos fordított áramlási funkcióval. Apró méretekkel, opcionális egyetlen független telepítéssel vagy elosztóba rakott szerelvénnyel, integrált, egyérintéses tolócsatlakozókkal és nagy pontosságú nyomásbeállítással rendelkezik. Ez a mini szabályozó miniatűr pneumatikus áramkörökhöz lett kialakítva, szigorú helykorlátozási követelményekkel.

Felépítés és működési elv

     · Közvetlen működésű dugattyús felépítés; domborműves változat alapkivitelben, dombornyomás nélküli változat opcionális

     · A szabványos fordított áramlási kialakítás lehetővé teszi a visszaáramlást a kimeneti nyílástól a bemeneti nyílásig

     · Integrált tolószerelvények egyenes és könyökös típusban φ4, φ6, 5/32" és 1/4" csőhöz

     · Két szerelési megoldás: közvetlen panelre szerelés és DIN-sínre szerelés

     · Ultrakönnyű test, mindössze 33 gramm

Főbb főbb jellemzők

     1. 14 mm-es ultrakompakt keskeny házA karosszéria szélessége mindössze 14 mm, a térfogat a hagyományos AR20 szabványos szabályozók 1/7-ére csökkentve. Zökkenőmentesen illeszkedik a beágyazott gépekbe, a vezérlőpanelekbe és a kompakt kis méretű fúrógépekbe.

     2. Nagy pontosságú állítható nyomás Az állítható nyomástartomány 0,05–0,7 MPa. A szabványos tehermentesítő modell automatikusan kiengedi a túlnyomást a stabil kimenet érdekében; Az opcionális, tehermentesítő modell kiváló nyomástartó teljesítményt nyújt.

     3. Beépített szabványos fordított áramlási funkció A belső csatorna automatikusan kinyílik, ha a kimeneti nyomás meghaladja a bemeneti nyomást. Közvetlenül a mágnesszelepek után szerelhető fel, hogy leegyszerűsítse a légkör általános elrendezését.

     4. Rugalmas csatlakozók és többféle rögzítési mód Az egyenes és könyökös szerelvények felcserélhetők a bemeneti és kimeneti portokhoz. A szabályozó támogatja a közvetlen rögzítést és a DIN-sín egymásra helyezését, opcionális, oldalra szerelt, 0,8 MPa névleges nyomásmérővel.

     5. Korrózióálló és hosszú élettartamú A kombinált gyanta és alumíniumötvözet ház ellenáll a korróziónak. Az alkalmazandó környezeti hőmérséklet -5 ℃ és +60 ℃ között van. A kenésmentes működés stabil, hosszú távú kerékpározási teljesítményt biztosít.

Műszaki specifikáció táblázat

Modellkód magyarázata

Példa: ARM5SA-07-A

     · ARM5S: Egyetlen független szabályozó testület

     · A: DIN-sínre szerelhető; B: Közvetlen panelrögzítés

     · 07: Szerelvény konfiguráció (IN egyenes + OUT egyenes φ6 cső esetén)

     · A: oldalsó nyomásmérővel felszerelt; üres = mérőműszer nélkül

Tipikus alkalmazási forgatókönyvek

     Miniatűr automatizálási berendezések és precíziós fúrógépek 3C elektronikához, orvosi eszközökhöz és kis robotokhoz Berendezés elrendezések rendkívül korlátozott beépítési hellyel Mikroáramlási precíziós vezérlés: légfúvás, vákuumszívás, folyadékadagolás és pozicionálás működtetés Többkörös elosztó-rakományozási rendszerek, akár 10 csatlakoztatott állomás támogatása Sorozatos beépítés mágnesszelep mögé

Egy mondat összefoglalása

     Az ARM5S mini nyomásszabályozó 14 mm-es ultrakeskeny dugattyús szerkezettel, szabványos fordított áramlási kialakítással, integrált tolószerelvényekkel, egy-/elosztócső-rögzítéssel és csak 33 g-os könnyű testtel rendelkezik, amely a mikroprecíziós pneumatikus nyomásszabályozás előnyben részesített megoldása. Richge Technology Meta Leírás: Richge ARM5S miniatűr pneumatikus szabályozó szabványos fordított áramlással, DIN-sínre szerelhető elosztócső-rögzítéssel, könnyű, 33 g-os kivitel kis precíziós automatizálási áramkörökhöz.
