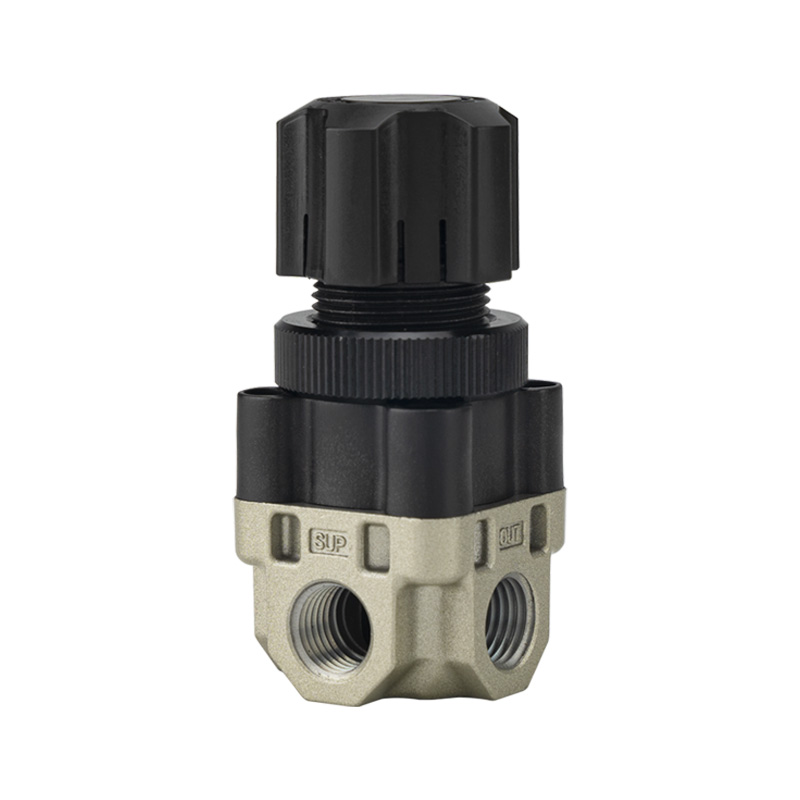

ARX ​​sorozatú kompakt nyomásszabályozó

Márka:SOLH, Richge Technology (睿其格科技)

Termék pozicionálás

     Az ARX sorozat, amelyet az ARX20 modell ural, egy mini dugattyú tehermentesítő szabályozó, amely maximálisan 2,0 MPa bemeneti nyomást támogat. A nagynyomású levegőellátással és kis áramlású precíz beállítási forgatókönyvekkel rendelkező kompakt berendezéseket célozza meg, integrálja az apró méreteket, a nulla folyamatos légtelenítést, a nagy áramlási kapacitást és a többportos rugalmas csőelrendezést.

Felépítés és működési elv

     --Közvetlen működésű dugattyúszerkezet beépített tehermentesítő funkcióval

     -- A maximális bemeneti üzemi nyomás eléri a 2,0 MPa-t, ami meghaladja a hagyományos AR szabályozók 1,0 MPa határértékét

     --Nulla állandó levegőfogyasztás állandó légtelenítés nélkül

     --Egy betápláló bemenet három független kimeneti porttal a diverzifikált csővezetékek érdekében

     --Miniatűr teljes méret: 35mm szélesség, 80mm hosszúság, nettó tömeg csak 110g

Főbb főbb jellemzők

1. Nagy bemeneti nyomásállóság (Magas előny)

     Max üzemi nyomás: 2,0 MPa; próbanyomás: 3,0 MPa. Két állítható nyomású változat érhető el: ARX20 a 0,05–0,85 MPa széles tartományhoz, ARX21 az alacsony nyomású, 0,05–0,30 MPa pontos szabályozáshoz.

2. Ultra-kompakt és könnyű test

    Teljes méret 35 mm × 80 mm, mindössze 110 g tömeg, tökéletesen beépíthető szűk beépítési helyekre és integrált automatizálási berendezésekbe.

3. Nulla levegőveszteség és megnövelt áramlási teljesítmény

     Nulla folyamatos levegőfogyasztás a kiemelkedő energiatakarékos teljesítmény érdekében. Átfolyási kapacitása kétszerese az azonos méretosztályba tartozó normál szabályozókénak.

4. Három kimeneti port a rugalmas elrendezés érdekében

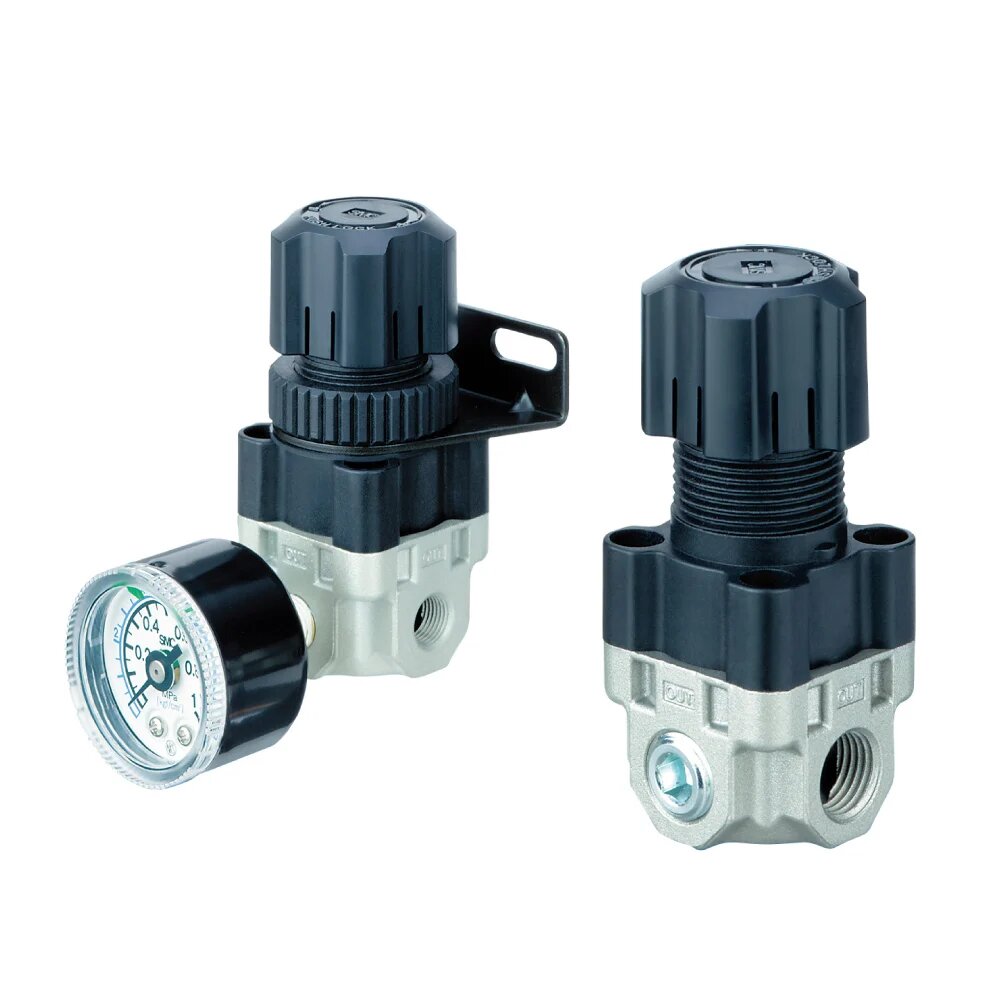

     Három kimeneti port támogatja a többcsatornás gázelosztást, a nyomásmérő felszerelést vagy az üres dugós lezárást. Az Rc1/8 mérőport le van foglalva, és az opcionális tartókonzol többirányú telepítést tesz lehetővé.

5. Stabil és karbantartásmentes működés

     Alkalmazható hőmérsékleti tartomány: -5℃ ~ +60℃. Az automatikus tehermentesítő túlnyomást szabadít fel az áramkör védelmére. A kenésmentes belső szerkezet csökkenti a napi karbantartási munkát.

Műszaki adatok táblázata

Modellkód magyarázata

Példa: ARX20-01GB

     --ARX: Terméksorozat kódja

     --20: Standard nyomástartomány; 21: Alacsony nyomástartomány

     --01: Port mérete 1/4"

     --G = G menet / N = Rc menet / F = NPT menet

     --B: Rögzítőkonzollal felszerelve; P: Panel szerelési típus

     --G utótag: hozzáillő nyomásmérővel érkezik

Tipikus alkalmazási forgatókönyvek

     Kisméretű, 2,0 MPa-os nagynyomású légkompresszorok Precíziós levegőfúvó és folyadékadagoló berendezések Beépített kompakt pneumatikus automatizálási gépek Nagynyomású levegőt vizsgáló áramkörök Laboratóriumi analitikai műszerek, amelyek nulla szivárgást és stabil nyomáskibocsátást igényelnek.

Egy mondat összefoglalása

     Az ARX kompakt dugattyús szabályozó támogatja a 2,0 MPa magas bemeneti nyomást nulla levegőfogyasztás mellett, három kimeneti nyílást és megnövelt áramlási sebességet, így optimális megoldást jelent a kis méretű, nagy nyomású, alacsony áramlású pneumatikus nyomásszabályozáshoz.
