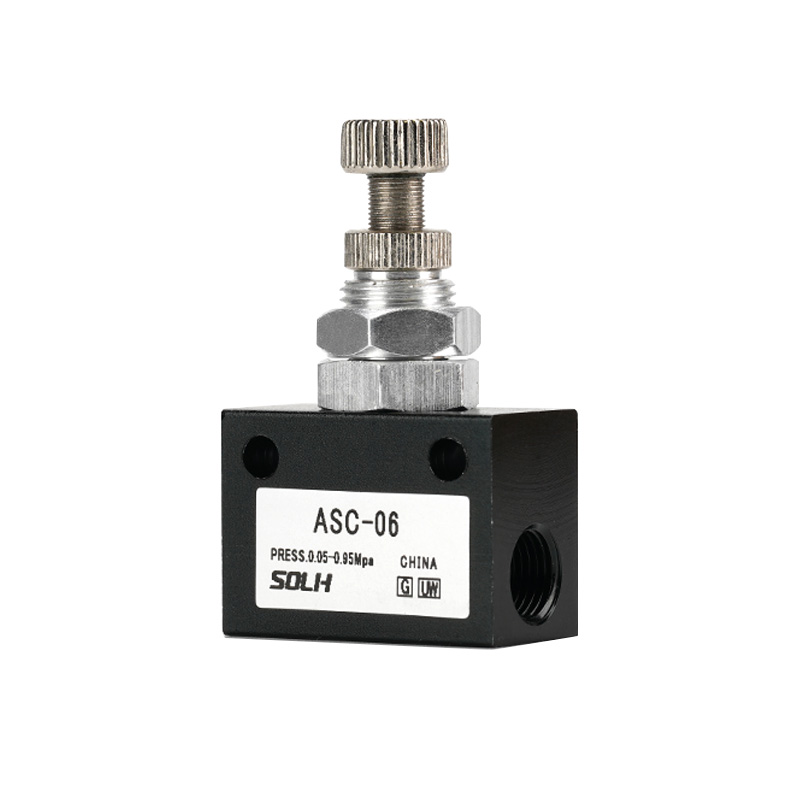

ASC sorozatú egyirányú fojtószelep | Alumíniumötvözetből készült soros pneumatikus fordulatszám-szabályozó szelep

Márka: SOLH by Richge Technology | Univerzális AirTAC szabványos pneumatikus áramlásszabályozó szelep

1. Termék áttekintése

     A SOLH ASC sorozat aköltséghatékony alumínium ötvözet soros egyirányú fojtószelep széles körben elterjedt a kínai pneumatikus piacon. Ugyanazokkal az alapvető pneumatikus funkciókkal rendelkezik, mint az AS sorozat, de tartósabb, menetes, soros beépítési szerkezetet alkalmaz, teljesen alumínium négyzet alakú testtel. A normál hengersebesség-szabályozáshoz tervezték, szabad előremenő levegő beszívást és precíz kipufogógáz-szabályozást valósít meg. Kompakt szerkezetével, stabil beállításával és univerzális menetspecifikációival ez a főáramú gazdaságos fordulatszám-szabályozási megoldás az általános automatizált pneumatikus áramkörökhöz.

2. Alapvető működési funkció (kipufogógáz-fojtás elve)

     Az ASC szelep követi a szabványtkipufogógáz fojtószabályozási logika, a legmegbízhatóbb módszer a pneumatikus henger fordulatszám szabályozására:

     • Elülső légbeömlő (hengerhosszabbító): A beépített visszacsapó szelep teljesen kinyílik, szinte akadálytalan, egyenes légáramlást tesz lehetővé nulla áramlási veszteséggel, gyors és egyenletes hengerműködést biztosítva.

     • Hátrameneti kipufogó (hengervisszahúzás): A visszacsapó szelep automatikusan zár. Az elszívott levegő a precíziós tűszelepen halad át az állítható fojtás érdekében, ami a henger visszahúzási sebességének pontos szabályozását valósítja meg.

      •Alapvető alkalmazás: Pontosan állítsa be a kettős működésű hengerek kihúzási vagy visszahúzási sebességét; A kipufogóoldali fojtás a leggyakrabban használt és stabil pneumatikus sebességszabályozási módszer az ipari forgatókönyvekben.

3. Modellkódolási szabályok és szálspecifikáció

     Kódolási formátum: ASC[Size Series]-[Tread Caliber]+[Tread Suffix]

  3.1 Méret és kaliber meghatározása

     • 100-as sorozat: 06 = G1/8 (PT1/8)

     • 200-as sorozat: 08 = G1/4 (PT1/4) | A legtöbb univerzális mainstream modell

     • 300-as sorozat: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Száltípus utótag

     • Üres: Szabványos PT kúpos menet (alapértelmezett)

     • G: Brit szabvány G párhuzamos menet

     • T: NPT amerikai szabvány kúpos menet

4. Teljes sorozatú szabványos specifikációk és áramlási paraméterek

5. Alapvető műszaki paraméterek

6. Szerkezeti jellemzők és telepítési utasítások

     • Integrált alumíniumötvözet négyzet alakú test: Kompakt és könnyű szerkezet nagy szerkezeti szilárdsággal, nem könnyen deformálható. Teljesen menetes, soros kialakítást alkalmaz beépített tolózárak nélkül, külön csőszerelvényeket igényel a csőcsatlakozáshoz, erős kompatibilitást és nagy tartósságot biztosít.

     • Törölje az áramlási irány azonosítását: Szabványos áramlási nyíl a szeleptesten, amely a henger oldalára mutat (kipufogógáz-fojtás iránya), hogy elkerülje a fordított szerelési hibákat és biztosítsa a helyes fordulatszám szabályozási logikát.

     • Zárható rezgéscsillapító beállítás: Felső állítógombbal és ellenanyával szerelve. A fordulatszám-paraméterek beállítása után az anya reteszelhető, hogy megakadályozza a paraméterek eltolódását a berendezés vibrációja miatt, fenntartva a hosszú távú stabil működést.

     • Omnidirekcionális telepítés: Támogatja a tetszőleges szögben történő beépítést iránykorlátozás nélkül, alkalmazkodik a különféle bonyolult csővezeték-elrendezési környezetekhez a helyszínen.

     • Érzékeny és precíz szabályozás: A precíziós tűszelep mag biztosítja a zökkenőmentes, fokozatmentes fordulatszám-beállítást, hatékonyan oldja meg a hengerremegést és az instabil sebességproblémákat.

7. Alapkiválasztási különbség: ASC vs AS sorozat

8. Szakmai kiválasztási útmutató

     • Mikrohenger és kis átfolyású áramkör: VálasszonASC100-06 (G1/8), alkalmas φ12–φ20 kis furatú hengerekhez és precíziós mikro pneumatikus vezérléshez.

     • Szabványos normál hengerek (leguniverzálisabb): VálasszonASC200-08 (G1/4), illeszkedik a φ12–φ40 hagyományos hengerekhez, alkalmazható a legtöbb automatizált gyártósorhoz, csomagoló- és szorítóberendezéshez.

     • Nagy furatú henger és nagy áramlási igény: VálasszonASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 és nagyobb átmérőjű hengerekhez és nagy sebességű, nagy terhelésű pneumatikus rendszerekhez.

Egy mondat összefoglalása

     A SOLH ASC sorozat egy univerzális alumíniumötvözet menetes egyirányú kipufogó fojtószelep, amely szabad szívónyílással és precíz kipufogó-sebesség-szabályozással, zárható rezgéscsillapító szerkezettel és költséghatékony teljesítménnyel rendelkezik. Ez az előnyben részesített gazdaságos fordulatszám-szabályozó szelep a szabványos pneumatikus hengerek oda-vissza mozgásához, széles körben kompatibilis az AirTAC háztartási pneumatikus rendszerekkel.
