ASV sorozatú gyors kipufogó fojtószelep

ASV sorozatú gyors kipufogó fojtószelep | 4 az 1-ben nagy sebességű pneumatikus fordulatszám-szabályozó szelep hangtompítóval és egyérintéses szereléssel

Márka: SOLH by Richge Technology | Teljesen kompatibilis SMC ASV Original Series csere

1. Termék áttekintése

     A SOLH ASV sorozat a4 az 1-ben integrált nagy sebességű pneumatikus vezérlőszelep amely egyesíti a gyors kipufogó funkciót, a kipufogógáz-szabályozást, a beépített hangtompítót és az egyérintéses illesztést. A hagyományos egyfunkciós fordulatszám-szabályozó szelepektől eltérően az ASV sorozat dupla effektív áramlási területtel rendelkezik, lehetővé téve a henger gyors kinyújtását és az állítható csendes visszahúzást. Tökéletesen feloldja a nagy sebességű hengerműködés és a stabil fordulatszám-szabályozás közötti ellentmondást, a nagyfrekvenciás, nagy sebességű és alacsony zajszintű pneumatikus automatizálási forgatókönyvek központi preferált szelepeként szolgál, amely teljesen felcserélhető az eredeti SMC ASV sorozattal.

2. Alapvető működési elvek és funkciók

     • Szívólöket (BE → KI / hengerhosszabbítás): A belső visszacsapó szelep teljesen kinyílik nulla áramlási ellenállással, nagy átfolyású, egyenes légbeszívást valósítva meg. Nagymértékben javítja a henger meghosszabbítási sebességét, és megfelel a nagy sebességű gyors működési követelményeknek.

     • Kipufogó löket (KI → EXH / henger visszahúzása): A visszacsapó szelep automatikusan zár. Az elszívott levegő precíziós tűszelepes fojtáson halad át a fokozatmentes sebességszabályozás érdekében, míg a beépített hangtompító kiküszöböli a kipufogó zaját. Állítható visszahúzási sebességet és csendes működést biztosít.

     • Kiváló nagy áramlási teljesítmény: Az effektív metszeti áramlási terület kb2-szerese a hagyományos AS sorozatú fordulatszám-szabályozó szelepeknél, amely erőteljes áramlástámogatást biztosít a hengerek nagy sebességű mozgásához és a nagyfrekvenciás ciklikus működéshez.

3. Modellkódolási szabályok és paraméterek meghatározása

  Tipikus modell példa: ASV310F-01-06A

     • ASV: Sorozatkód a 4 az 1-ben gyors kipufogó fojtószelephez hangtompítóval és egyérintéses szereléssel

     • Méretkód (120/220/310/410/510): Megfelel az M3/M5/G1/8/G1/4/G3/8 port specifikációinak

     • F: Egyérintéses gyorscsatlakozóval felszerelve a gyors csőszereléshez

     • Szál kód (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • A cső külső átmérőjének kódja: Alkalmazható φ4/φ6/φ8/φ10/φ12 pneumatikus csövekhez

     • Utótag meghatározása: A=nyomó-zár kézikerék;S=menet előre bevont tömítőanyag;N=elektromos nikkelezés

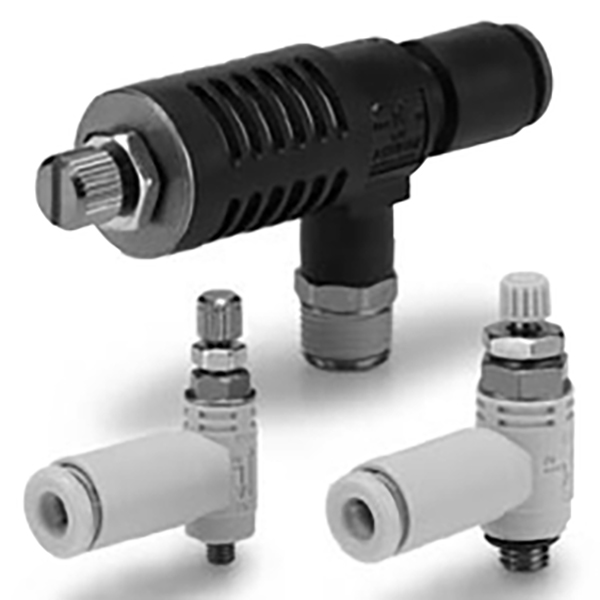

4. Két szerkezeti típus és alkalmazási jellemzők

 4.1 könyöktípus (ASV120F / ASV220F)

     • 90°-os könyökös kormányszerkezet, megjelenése megegyezik az AS sorozatú könyökös fordulatszám-szabályozó szelepével, kompakt és helytakarékos.

     • Aszimmetrikus interfész kialakítás: az egyik oldalon M3/M5 menetes csatlakozó, a másik oldalon egyérintéses gyorscsatlakozó.

     • Ideális miniatűr és kis hengerekhez, valamint szűk terű berendezések elrendezéséhez.

  4.2 T-Type egyenesen átmenő (ASV310F / 410F / 510F)

     • Háromnyílású, egyenes áteresztő szerkezet: BE menetes levegőbemenet, OUT gyorscsatlakozó levegőkimenet, EXH beépített csendes kipufogónyílás.

     • Nagyobb effektív áramlási terület és kisebb áramlási ellenállás, maximalizálja a henger működési sebességét.

     • Az előnyben részesített szerkezet normál, közepes és nagy furatú, nagy sebességű hengerekhez.

5. Teljes sorozatú szabványos specifikációs táblázat

6. Alapvető műszaki paraméterek és anyagkonfiguráció

7. Kiválasztási különbség: ASV vs. hagyományos AS sorozatú sebességszabályozó szelep

8. Szakszerű telepítési és üzemeltetési irányelvek

     • Irányított telepítés: Szerelje be szigorúan a szeleptesten lévő nyíl jelzése szerint. Csatlakoztassa aIN port a mágnesszelephez és aOUT port a hengerhez, hogy elkerülje a fordított szerelést, ami rendellenes sebességszabályozást okozna.

     • Gyors csőcsatlakozás: Vágja laposra a pneumatikus csövet, és tolja be teljesen az egyérintéses szerelvénybe, amíg kattanó hangot nem hall, ami megerősíti a szilárd és légmentes csatlakozást.

     • Rezgésbiztos reteszelő működés: Forgassa el a kézikereket a kipufogógáz-áramlás és a hengersebesség beállításához.A rögzítéshez nyomja le a kézikereket és megakadályozza a berendezés vibrációja által okozott sebességeltolódást;húzza fel a kézikereket a kioldáshoz másodlagos beállításhoz.

Egy mondat összefoglalása

     A SOLH ASV sorozat egy professzionális 4 az 1-ben, nagy sebességű pneumatikus vezérlőszelep, amely integrálja a gyors kipufogót, a kipufogógáz-fojtást, a csendes zajcsökkentést és az egyérintéses illesztést. Kettős áramlási területével, nyomógombos rezgéscsillapító szerkezetével és tűzálló, tartós anyagával tökéletesen megfelel a pneumatikus hengerek nagy sebességű, nagyfrekvenciás és csendes működési igényeinek, optimális korszerűsítési csere a szokásos AS sorozatú fordulatszám-szabályozó szelepekhez.
