C85 sorozatú rozsdamentes acél minihenger
  • C85 sorozatú rozsdamentes acél minihengerC85 sorozatú rozsdamentes acél minihenger

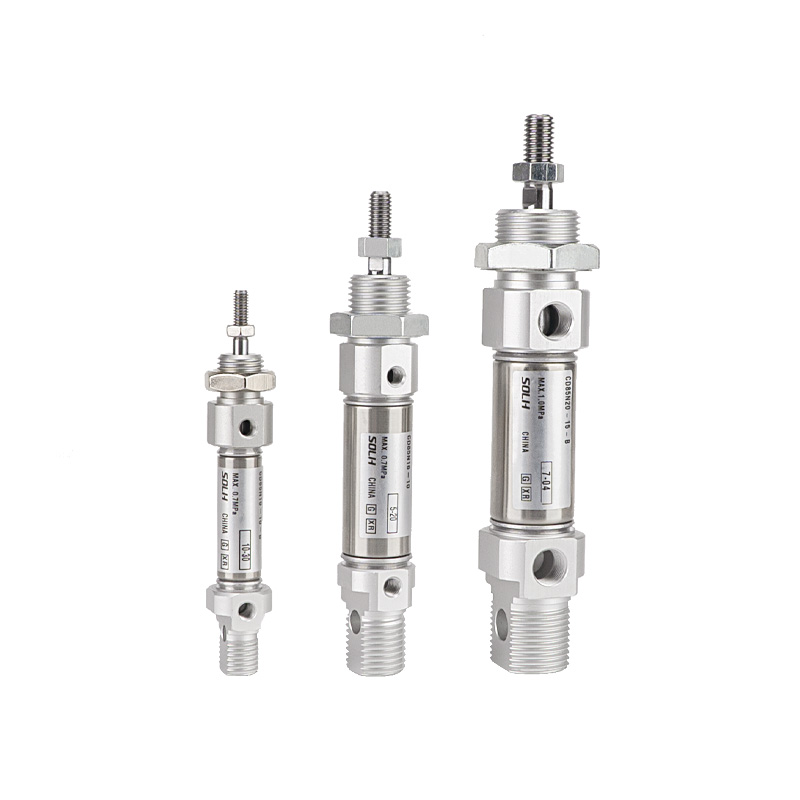

C85 sorozatú rozsdamentes acél minihenger

A SOLH C85/CD85 rozsdamentes acél minihenger megfelel az ISO 6432 nemzetközi szabványnak, és közvetlenül cserélhető egyenértékű SMC modellekkel. Furatméretek: φ8/10/12/16/20/25 mm. A hordó és a dugattyúrúd 304-es rozsdamentes acélból készül, kiváló rozsda- és korrózióállósággal, nedves, enyhe savas és lúgos környezetben, valamint tiszta gyártósorokon az élelmiszer-, gyógyszer- és elektronikai iparban. A kötőrúd nélküli krimpelt végsapkaszerkezetnek köszönhetően a henger vékony és könnyű kialakítású. A komplett változatok közé tartozik a standard kettős működésű, egyszeres működésű rugós visszatérő/kihúzó, kettős rúd szinkron típusú és C85K négyzet alakú, nem forgó rúdhenger. A CD85 változatok beépített mágneses gyűrűvel vannak felszerelve a helyzetérzékeléshez mágneskapcsolókkal. Szabványos gumipárnát szállítunk; A C utótagú légpárna opcionális a φ10-25 modellekhez, hogy elnyelje az ütéseket nagy sebességű üzemben. A minimális indítónyomás eléri a 0,05 MPa-t, amely támogatja a hosszú távú olajmentes működést 50-1500 mm/s dugattyús sebességgel, tökéletes a nagyfrekvenciás, rövid löketű viszonzáshoz. ISO szabványú rögzítési lehetőségek teljes készletei állnak rendelkezésre: integrált kapocs, karima, lábtartó, csavaros rögzítés és még sok más. Az MI és MA hengerekhez képest a C85 világszerte elismert ISO méretekkel rendelkezik, ami kiemelkedő kényelmet biztosít a tengerentúli piacokon a berendezések cseréjéhez. A kiválasztás során legalább 50%-os tolóerő biztonsági ráhagyás javasolt.

C85 sorozatú rozsdamentes acél minihenger (ISO 6432 szabvány, SMC-kompatibilis rendszer)

Márka: SOLH by Richge Technology | Exportorientált termékkatalógus

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH C85 sorozatú rozsdamentes acél minihenger megfelel az ISO 6432 nemzetközi szabványnak, furattartomány φ8 ~ 25mm. Jellemzők: kompakt körvonal, korrózióállóság, nagy sebességű és nagyfrekvenciás teljesítmény, olajmentes működés. Széles körben alkalmazzák az élelmiszeriparban, a gyógyszeriparban, az elektronikában és az általános pneumatikus automatizálási berendezésekben.


Alapvető szerkezeti és tervezési jellemzők

   1. Szabvány: ISO 6432 (φ8–φ25), univerzális szerelési méretek a globális minihengerpiachoz.

   2. Anyaga: 304 rozsdamentes acél cső, dugattyúrúd és ellenanya; rozsdaálló, alkalmas nedves, gyenge savas és gyenge lúgos munkakörülményekre.

   3. Szerkezet: Tekercsezett végsapkák, rúdmentes, egyenes hengeres forma, kis méret és könnyű.

   4. Működési változatok

     -- Egyrúd, kettős működésű (standard)

     -- Egyszeres működésű (rugós visszatérés / rugós kihúzás)

     -- Dupla rúd szinkron henger

     -- C85K Nem forgó rúd típus

   5. Párna: Szabványos gumipárna; légpárna (C utótag) opcionális φ10–25 esetén, hogy csökkentse az ütéseket nagy sebességű mozgás esetén.

   6. Tömítés: Speciális kétirányú tömítés olajtartály horonnyal, alacsony indítási nyomással, hosszú élettartammal olajmentes üzemállapotban.

   7. Helyzetérzékelés: Beépített mágnesgyűrű (D kód) opcionális; mágneskapcsoló beépítési módok: A=sínhorony, B=acélszalag horony.

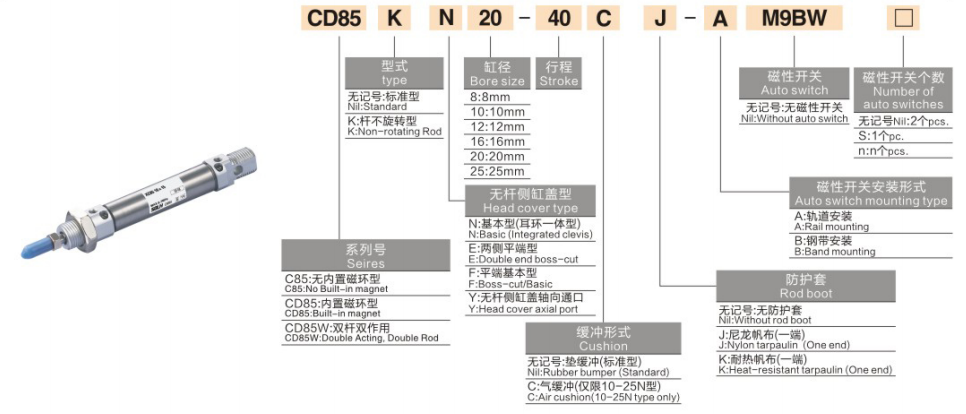

Teljes modellkódolási szabály

   1. Modellpélda: CD85N25-100C-B

Szegmens
Kód
Meghatározás
C85
Alap sorozat
ISO6432 rozsdamentes acél minihenger
D
Mágnes opció
D=Beépített mágneses gyűrű; Üres=Nincs mágnes
N/F/E/K
Változat kód

N=Alap típusú integrált kapocs

F = Lapos végű típus

E=egyszereplős

K = Nem forgó rúd

25
Furat mérete (mm)
8,10,12,16,20,25
100
Lökethossz
Max. 400 mm kettős működéshez
C
Párna
Üres=gumi párna; C = légpárna (φ10-25 elérhető)
B
Kapcsoló tartó
A=Sínhorony; B = Acélszalag horony

  2. Rendelési referenciapélda: CD85N16-50

     -- Alaptípus, furat 16, löket 50, beépített mágnes, gumipárna.


Szabványos műszaki előírások (kettős működésű)

Paraméter elem
Specifikáció
Furatméretek
φ8,10,12,16,20,25 mm
Üzemi nyomás
0,1–1,0 MPa; Minimális indítási nyomás: 0,05 MPa
Proof Pressure
1,5 MPa
Környezeti hőmérséklet
-10~+70 ℃;-10~+60 ℃ mágnessel felszerelt modellhez
Dugattyú sebesség
50-1500mm/s, alkalmas nagyfrekvenciás reciprok
Párna
Szabványos gumipárna; légpárna opcionális (φ10-25)
Air Port szál
M5×0,8 (φ8–16); G1/8 (φ20–25)
Kenés
Előre zsírozott, olajmentes működés támogatott
Stroke tolerancia
±1,0 mm


Elméleti toló- és húzóerő @0,6 MPa (egyrúd, egység: N)

Furat (mm)
tolóerő (N)
Húzóerő (N)
Referencia vízszintes terhelés (kg)
8
30
27
 1.5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


Szerelési formák és származékos modellek

  1. ISO6432 rögzítési lehetőségek

     -- N: Alaptípus integrált kapcsokkal (legnépszerűbb)

     -- F: Lapos végű axiális rögzítés

     -- L: Egylábú tartó / M: Kétlábú tartó

     -- G: Karimás rögzítés

     -- NU: tengelycsonk-rögzítés

   2. Fő származékos változatok

     -- CD85: Beépített mágnesgyűrűvel, mágneses érzékelőkkel kompatibilis

     -- C85K: Nem forgó, négyzet alakú dugattyúrúd, elcsavarodásgátló pozicionálás

     -- C85E: Egyszeres működésű (rugós visszatérés / rugós kihúzás)

     -- CWCD85E: Dupla rúd, kettős működésű henger, szinkron mozgás


Kiválasztás összehasonlítása: C85 VS MI VS MA

   1. ✅ Kedvezményes alkalmak a C85-höz

     -- Élelmiszer-, gyógyszer- és elektronikai ipar: rozsdamentes acél, tiszta minőségű, korróziógátló

     -- Nagy sebességű és nagyfrekvenciás ciklusok: 50–1500 mm/s, rövid löketű dugattyús

     -- Kompakt berendezés elrendezés: φ8–25 vékony, hengeres test

     -- Nedves és enyhén korrozív műhelykörnyezet

     -- Globális csereigény: ISO6432 univerzális dimenzió a közvetlen cseréhez


 3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a tolóerőt és a vízszintes terhelést, tartalék ≥50% biztonsági tartalék; válasszon kisebb furatot a magasabb frekvenciájú működéshez.

   2. Löket megerősítése: Adjon hozzá extra 10–20 mm-es margót; maximális lökethossz 400 mm.

   3. Konfiguráció kiválasztása

     -- Beépített mágnes: add hozzá a D kódot

     -- Nagy sebességű ütközéscsökkentés: válassza a C utótagú légpárnát

     -- Elcsavarodás elleni követelmény: válassza a K nem forgó változatot

     -- Illessze a szerelési formát: N/F/L/M/G a berendezés szerkezetének megfelelően


Egy mondat összefoglalása

     A SOLH C85/CD85 ISO6432 rozsdamentes acél minihenger teljes mértékben cserélhető az importált SMC sorozattal, támogatja a nagy sebességű olajmentes működést, a többféle rögzítési módot és az opcionális forgásgátló rudat, ideális lineáris működtetőelem élelmiszer-, orvosi és elektronikai automatizált gyártósorokhoz.
