Márka: SOLH by Richge Technology

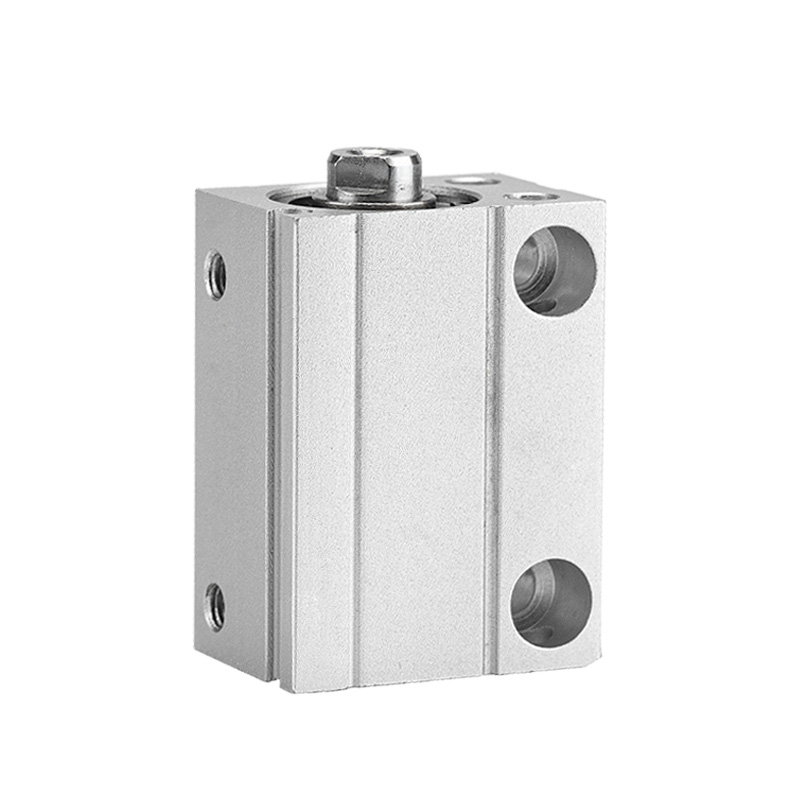

A SOLH CDUJB sorozatú ultra-mini szabadon szerelhető hengert korlátozott beépítési hellyel rendelkező berendezésekhez tervezték. A szabványos CU-sorozatokhoz képest a teljes hossz 64%-kal, a térfogat 70%-kal csökkent. A négyzet alakú kompakt ház lehetővé teszi a több felületre történő közvetlen szerelést konzolok nélkül. CDUJB beépített mágnessel a helyzetérzékeléshez. Széles körben elterjedt a 3C elektronikában, az orvosi műszerekben és a félvezető precíziós automatizálásban.
|
Modell |
Jellemzők |
Alkalmazás |
| CUJB |
Mágnesgyűrű nélkül, érzékelő rögzítése nélkül |
Alacsony költségű mikro könnyű terhelés pozíció visszajelzés nélkül |
| CDUJB |
Beépített mágnes, kompatibilis a CMSH/DMSH, D-M9BV kapcsolókkal |
Lökethelyzet jelet igénylő automatizálás |
| CDUJS |
Tiszta változat, rézmentes anyag |
Orvosi eszköz, félvezető tiszta szoba |
- Szuperkompakt négyzet alakú test, alkalmas sűrű elrendezésre és beágyazott kosarakra;
-- Többoldalas rögzítőfuratok az alján, oldalsó és végfelületén, bármilyen irányból felszerelhetők;
-- Beépített mágnes (CDUJB), kettős érzékelőnyílás a kihúzási/behúzási helyzet érzékeléséhez;
-- MU-S025 mágneses árnyékoló lemez opcionális a kölcsönös interferencia elkerülése érdekében szorosan elhelyezett hengereknél;
-- Opcionális gumi végpárna az apró munkadarabok ütközésének csökkentésére;
-- A CDUJS rézmentes kialakítása elkerüli a fémkiválást a tiszta környezet érdekében.
1. Példa: CDUJB8×15D-M
-- CDUJB: sorozatkód (C = beépített mágnes; CUJB = nem mágnes)
-- 8: Furatméret (mm): 4,6,8,10,12,16,20
-- 15: Lökethossz (mm)
-- D: Kettős színészi játék; S: Egyszeres működésű rugóvisszatérítés
-- M: Külső menetes rúd; Nincs jel = belső menet; φ4/φ6 rúdmenet nélkül
|
Paraméter |
Specifikáció |
| Furat mérete |
4,6,8,10,12,16,20 mm |
| Standard Stroke |
4/6/8/10:4 ~ 30 mm; 12/16:5 ~ 30 mm; 20:5 ~ 50 mm |
| Színészi típus |
Kettős hatású (fő), egyszeres működésű rugóvisszatérítés |
| Üzemi nyomás |
Kettős hatású: 0,15–0,7 MPa (φ4/φ6); 0,1–0,7 MPa (≥φ8); Egyszeres működés: 0,35–0,7 MPa (φ4) |
| Proof Pressure |
1,0 MPa |
| Hőmérséklet tartomány |
Nem mágneses: -10 ~ 70 ℃; Mágneses változat: -10 ~ 60 ℃ |
| Dugattyú sebesség |
50-500 mm/s |
| Párna |
Nem választható párna/gumi puffer |
| Port Thread |
M3×0,5 (φ4/φ6); M5 × 0,8 (φ8/φ10) |
| Kenés |
Olajmentes működés |
| Stroke tolerancia |
±0,5 mm |
|
Furat (mm) |
Terület (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Tipikus alkalmazások
-- 3C elektronikai mikro jig, chip szállítás, csatlakozó behelyezés;
-- Orvosi berendezések mintafeldolgozása, mikro toló mechanizmus;
-- Félvezető lapka pozicionálás, tisztatéri miniatűr működtető;
-- Automatikus ütköző, rövid löketű befogás és pozicionálás.
⚠️ Kiválasztási emlékeztetők
-- Nem alkalmas nagy oldalirányú eltolt terhelésre; adjon hozzá útmutatót, ha van oldalirányú erő.
-- Mágneses árnyékoló lemez szükséges, ha több hengert szerelnek egymás mellé.
A SOLH CDUJB ultrakompakt szabadon szerelhető pneumatikus henger lehetővé teszi a többirányú konzol nélküli telepítést, ideális mikro lineáris működtető szerkezet korlátozott helyű precíziós automatizáláshoz 3C, orvosi és félvezető iparban.
