CG1 / CDG1 sorozatú alumínium könnyű kerek henger

Márka: SOLH by Richge Technology

Termék áttekintése

    SOLH CG1/CDG1 alumínium könnyű kerek henger, φ20~100mm furat, a régi SMC CA1 sorozat utódja, teljesen cserélhető szerelési méretekkel. Jellemzők: könnyű, univerzális telepítés, rugalmas csőelrendezés, alacsony zajszint és nagy sebességű teljesítmény. Széles körben használják automatizálási szállítószalagokban, elektronikus berendezésekben, csomagológépekben, könnyűipari berendezésekben könnyű és közepes terhelésekhez, hosszú löketekhez és nagyfrekvenciás dugattyús alkalmazásokhoz.

Alapvető szerkezeti és tervezési jellemzők

   1. Standard: Új generációs SMC könnyű, kerek henger, közvetlenül helyettesíti a CA1 sorozatot.

   2. Anyag: extrudált alumínium henger és végsapkák, kemény krómozott dugattyúrúd. 30%-kal könnyebb, mint a hagyományos normál hengerek, nagy szilárdság és jó hőelvezetés.

   3. Szerkezet: Menetes zárású végsapkák, egyenes, kerek forma, könnyű szétszerelhető és karbantartható. 4 irányított levegőnyílás (90°-os intervallum), rendkívül rugalmas csőelrendezés.

   4. Működési változatok

     -- CG1B Kettős hatású: Levegőellátás mindkét végén, a leggyakoribb standard modell

     -- CG1S / CG1T egyműködésű: S=rugós visszatérés; T=Rugós meghosszabbítás, automatikus visszaállítás a levegőlezárás után

     -- CG1W ​​dupla rúd: mindkét oldalon meghosszabbított rúd, szinkron mozgás, fokozott csavarodásgátló képesség

     -- CG1K nem forgó rúd: hatszögletű dugattyúrúd a precíz pozicionálásért és elcsavarodás ellen

   4. Párna: Szabványos gumipárna; légpárna (A utótag) opcionális az ütközés és a zaj csökkentésére nagy sebességnél.

   5. Tömítés: Alacsony súrlódású kompozit tömítés olajtartály horonnyal, alacsony indítási nyomás, olajmentes működés, élettartam ≥8 millió ciklus.

   6. Pozícióérzékelés: CDG1 beépített mágneses gyűrűvel, kompatibilis az M9B/A93/Z73 automatikus kapcsolókkal a dugattyúhelyzet visszajelzéséhez; CG1 mágnes nélkül, nem lehet mágneses kapcsolót felszerelni.

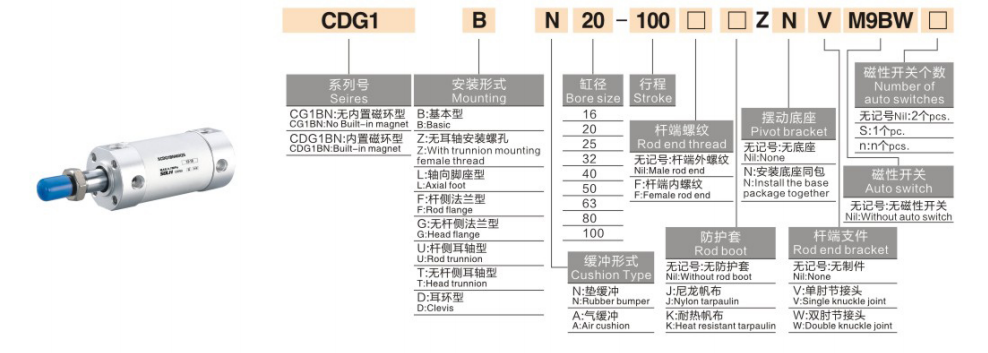

Teljes modellkódolási szabály

   1. Modellpélda: CDG1BN25-100Z

   2. Szabványos rendelési referenciapéldák

     -- CDG1BN32-200Z: furat 32, löket 200, kettős működésű, beépített mágnes, belső rúd menet

     -- CDG1S40-100Z: Furat 40, löket 100, egyszeres működésű rugóvisszatérítés, beépített mágnes

     -- CDG1K50-150Z: furat 50, löket 150, nem forgó hatszögletű dugattyúrúd

Univerzális mag műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa (egyrúd, egység: N)

   1. Kettős működésű CG1B

  2. Egyműködő CG1S (rugós visszatérés, 0,5 MPa)

Szerelési formák és származékos modellek

   1. Szerelési lehetőségek

     -- B alaptípus: Közvetlen szerelés zárókupak menetein keresztül (leggyakoribb)

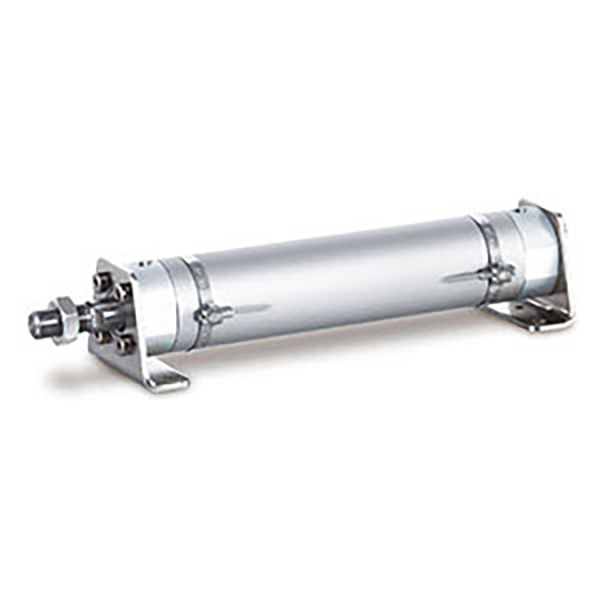

     -- L lábtartó: Axiális lábtartó oldalsó rögzítéshez

     -- F/G karima: Rúdoldali /fejoldali karimalemez rögzítése

     -- C/D kapocs: Egy-/kettős kapocs lengőszerkezethez

     -- E Trunnion: Fej felőli rugós tartó a forgatáshoz és a lengéshez

   2. Fő származékos sorozat

     -- CDG1B: Standard kettős működésű, beépített mágnessel

     -- CDG1S/T: Egyszeres működésű rugóvisszatérítés / rugóhosszabbítás

     -- CDG1W: Kettős rúd kettős működésű

     -- CDG1K: Nem forgó hatszögletű dugattyúrúd

     -- CDG1R: Vékony, közvetlen rögzítésű változat a korlátozott axiális térhez

     -- CDG1KR: Közvetlen rögzítés + nem forgó rúd kettős működésű

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt és vízszintes terhelést, tartalék ≥50% biztonsági tartalék; előnyben részesítse a CG1-et könnyű-közepes terhelésű és hosszú löketű alkalmazásokhoz.

   2.  Löket megerősítése: Adjon hozzá további 10–20 mm-es mozgási margót; Max. löket: kettős működésű ≤1000mm, egyszeres működésű ≤300mm.

   3.  Konfigurációegyeztetés

     -- Működés: Kettős működés → B; egyszeres működésű rugóvisszatérítés → S; csavarodásgátló követelmény → K

     -- Párna: Adjon hozzá A légpárna utótagot működési sebességnél＞500 mm/s

     -- Pozíció visszajelzés: Válassza a CDG1 mágnessel felszerelt modellt, és illessze az M9B/A93 automatikus kapcsolókat

Egy mondat összefoglalása

     A SOLH CG1/CDG1 alumínium könnyű kerek henger teljes mértékben cserélhető az SMC CA1 sorozattal, könnyű kialakítás többirányú csővezetékkel, többféle szerelési lehetőséggel, ideális hosszú löketű lineáris működtető egység csomagoláshoz, szállítószalaghoz és elektronikus automatizálási gyártósorokhoz.
