CG3 sorozatú ultrarövid könnyű henger | Új generációs kompakt, nagy sebességű pneumatikus henger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

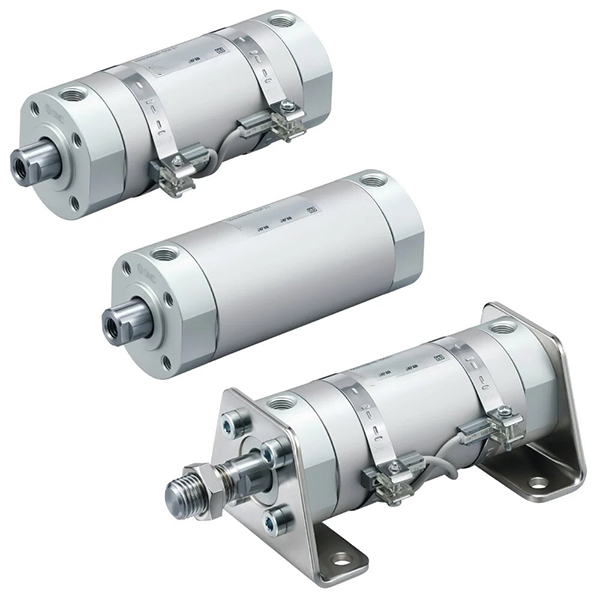

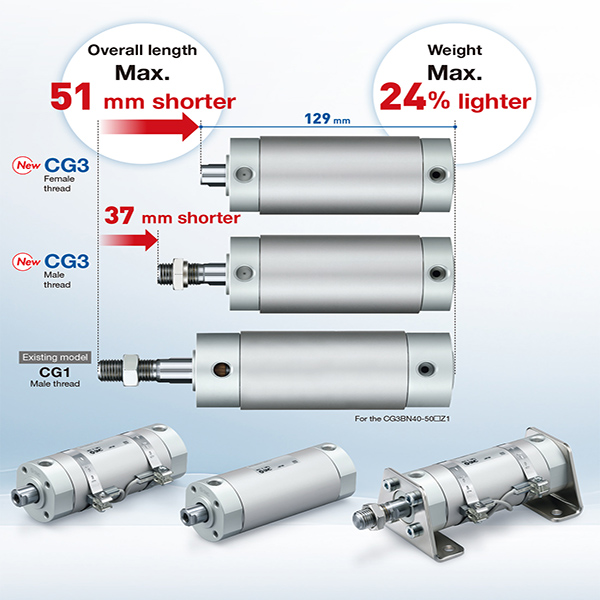

     A SOLH CG3/CDG3 sorozat egy új generációs ultrarövid alumíniumötvözet könnyű pneumatikus henger, amely a hagyományos CG1 sorozat közvetlen frissítéseként és helyettesítőjeként szolgál. Széles furattartományt fed le φ20-tól φ100mm-ig, a maximális teljes hossz 51 mm-rel és 24%-os súlycsökkenéssel a CG1-hez képest. Ultrakompakt testével, ultrakönnyű súlyával, nagy sebességű, alacsony zajszintű működésével és olajmentes, karbantartást nem igénylő kialakításával kiválóan alkalmas közepes és kis terhelésű, hosszú löketű, nagyfrekvenciás működési és helykorlátos forgatókönyvekhez, széles körben alkalmazva automatizált gyártósorokon, elektronikus berendezésekben, csomagológépekben és könnyűipari automatizálási rendszerekben.

  1.1 Ipari szabvány és erős felcserélhetőség

     Az új generációs SMC rövid típusú körhengeres szabvány alapján kifejlesztett CG3 sorozat kiváló szerelhetőséget biztosít a régi CG1 sorozattal, miközben kompaktabb összméreteket ér el, hatékonyan korszerűsíti a régi berendezéseket és optimalizálja a mechanikai térelrendezést bonyolult szerkezeti módosítások nélkül.

  1.2 Prémium könnyű anyagszerkezet

     Nagy szilárdságú alumíniumötvözet alkalmazása hengercsövekhez és végburkolatokhoz, kemény krómozott dugattyúrúddal párosítva. Az optimalizált anyagformula 24%-kal csökkenti a teljes tömeget a CG1-hez képest, nagy szerkezeti szilárdsággal, kiváló hőelvezetéssel és erős deformációs ellenállással rendelkezik, így stabil, hosszú távú nagyfrekvenciás működést biztosít.

  1.3 Integrált kompakt szerkezet és rugalmas csövek

     Az integrált hengercső és végburkolat szerkezet menetreteszes kialakítással leegyszerűsíti a szétszerelést, összeszerelést és a napi karbantartást. Az innovatív, 4-utas csőelrendezés (90°-os intervallum) rendkívül nagy szabadságot biztosít a beépítéshez és a csővezetékekhez, megoldja a szűk berendezési terek telepítési szűk keresztmetszetét, és támogatja a változatos mechanikai elrendezési sémákat.

  1.4 Változatos mozgástípusok a forgatókönyv teljes lefedettségéhez

     • Kettős hatású (CG3B): Kettős végű légbeömlő dugattyús mozgás, a leguniverzálisabb szabvány típus a hagyományos automatizált lineáris vezetéshez.

     • Egyszereplős (CG3S/T): S = rugóvisszatérítés, T = rugós kiterjesztés; automatikus visszaállítás áramkimaradás után a biztonsági reteszelés és a vészhelyzeti visszaállítás forgatókönyveihez.

     • Dupla rúd (CG3W): Kétvégű rúd szinkronmozgása, megduplázott hatékony löket és kiváló torziós ellenállás a speciális kapcsolódási és pozicionáló mechanizmusokhoz.

     • Nem forgó rúd (CG3K): Hatszögletű csavarodásgátló dugattyúrúd, nulla forgás működés közben a nagy pontosságú ismételt pozicionálás garantálása érdekében.

  1.5 Optimalizált puffer és csúcskategóriás tömítőrendszer

     Szabványos nagy rugalmasságú gumipuffer (N) az alapvető lengéscsillapításhoz és zajcsökkentéshez; opcionális A-típusú légpuffer a nagy sebességű, gyakori működéshez a végütések kiküszöbölése és az élettartam meghosszabbítása érdekében. Az alacsony súrlódású kompozit tömítőgyűrűvel és beépített olajtároló horonnyal felszerelt henger rendkívül alacsony indítónyomással, stabil működéssel és olajmentes karbantartási teljesítménnyel rendelkezik, élettartama pedig meghaladja a 8 millió ciklust.

  1.6 Intelligens indukciós konfiguráció

     A CDG3 modell beépített mágneses gyűrűvel rendelkezik, amely kompatibilis az M9B/A93/Z73 sorozatú mágneses kapcsolókkal a dugattyúhelyzet valós idejű észleléséhez és a PLC automatikus jelkapcsolat-vezérléséhez; A CG3 nem mágneses változat egyszerű ciklikus mozgáshoz használható pozícióérzékelési követelmények nélkül.

2. Teljes modellelnevezési szabályok és rendelési példák

 1. Tipikus modellstruktúra: CDG3BN25-100Z

  2. Szabványos rendelési példák

     • Mágneses kettős hatású női szál modell: CDG3BN32-200Z (φ32 furat, 200 mm löket, mágneses, belső rúdvég menet)

     • Mágneses, egyműködő rugós visszatérésű modell: CDG3S40-100Z (φ40 furat, 100 mm löket, egyszeres működésű rugós visszaállítás, mágneses felszerelés)

     • Mágneses, nem forgó precíziós modell: CDG3K50-150Z (φ50 furat, 150 mm löket, hatszögletű csavarodásgátló rúd)

3. Alapvető műszaki paraméterek (szabványos típus)

4. 0,5 MPa elméleti tolóerő és feszültség adatok

  4.1 Kettős működésű (CG3B) tolóerő- és feszítőasztal

  4.2 Egyszeres működésű (CG3S rugóvisszatérítésű) teljesítmény táblázat

5. Szerelési típusok és származékos modellek

 5.1 Változatos univerzális szerelési módszerek

     • B Alaptípus: Közvetlen szerelés a végburkolat menetein keresztül, a leguniverzálisabb és legköltséghatékonyabb szerelési mód szabványos lineáris meghajtáshoz.

     • L Lábtartó: Axiális lábtartóval rögzítve, kifejezetten oldalirányú telepítéshez és vízszintes rögzítéshez.

     • F/G karimás rögzítés: Rúdoldali / rúd nélküli oldalkarimás lapos rögzítés függőleges fix pozicionáláshoz és nagy terhelés stabilizálásához.

     • C/D Clevis Mount: Egykapcsos / kettős kapcsos csatlakozás, mechanikus szerkezetek lengő- és összekapcsolására alkalmas.

     • E Trunnion Mount: Rúd nélküli oldalcsonk beépítés, ideális billenő és lengő munkakörülményekhez.

  5.2 Alapvető származékos sorozat

     • CDG3B: Mágneses kettős működésű típus (standard mainstream modell)

     • CDG3S/T: Mágneses egyműködésű típus (rugós visszatérő / rugóhosszabbítás)

     • CDG3W: Mágneses kettős rúd kettős működésű típus

     • CDG3K: Mágneses, nem forgó hatszögletű rúd típus

     • CDG3R: Ultravékony közvetlen rögzítési típus extrém helyszűke berendezés állomásokhoz

6. CG3 vs CG1 kiválasztás összehasonlítása

7. 3 lépéses gyorskiválasztási útmutató

     1. Furat kiválasztása: Válassza ki a megfelelő furatméretet a tényleges tehersúlynak megfelelően, legalább 50% biztonsági tartalékot tartson fenn. A CG3 sorozatot részesítse előnyben a kis terhelésű és szűkös munkakörülmények között.

     2. Stroke Selection: Állítsa be a tényleges munkalöketet plusz 10-20 mm biztonsági ráhagyással. Kövesse a szabványos löketszabályokat: kettős működésű ≤300 mm, egyszeres működésű ≤100 mm.

     3. Funkcionális konfiguráció: Válassza a B-t a hagyományos kettős működésű oda-vissza mozgáshoz; S az egyszeres működésű rugós visszaállítás biztonsági forgatókönyveihez; K a nagy pontosságú csavarodásgátló pozicionáláshoz. Válassza az A típusú légpuffert a nagy sebességű működéshez (>500 mm/s), hogy csökkentse az ütközést és a zajt. Válassza a CDG3 mágneses modellt M9B/A93 kapcsolókkal a valós idejű helyzetérzékeléshez és az automatikus vezérléshez.

Egy mondat összefoglalása

     A SOLH CG3 új generációs ultrarövid, könnyű munkahenger ultrakompakt, könnyű testtel, nagy sebességű, alacsony zajszintű működéssel, olajmentes, karbantartást nem igénylő teljesítménnyel és változatos szerelési módokkal rendelkezik, így nagy költségű és helytakarékos lineáris mozgási megoldásokat kínál közepes és kis terhelésű, nagyfrekvenciás automatizált berendezésekhez.
