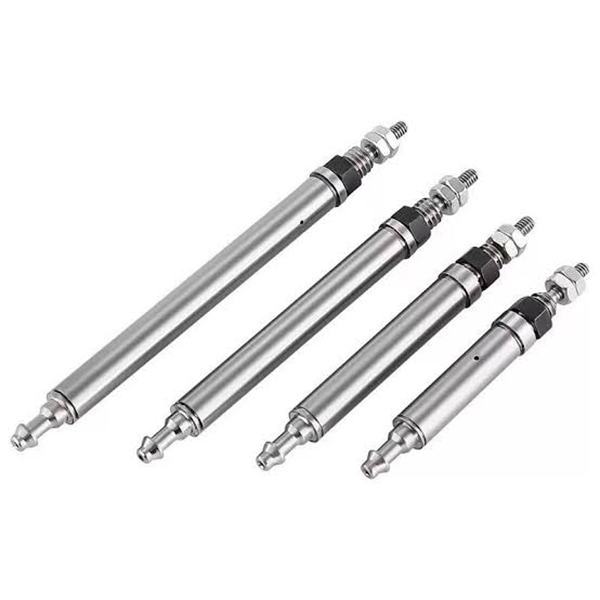

CJ1 sorozatú miniatűr tüskés henger (ultra-kis mikro léghenger, φ2,5 / φ4 mm)

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH CJ1 sorozat ultraminiatűr, egyszeres/kettős működésű tűs hengerek. Fő előnyei: ultrakompakt, apró körvonal, könnyű felépítés, alacsony kimeneti tolóerő és gyors reagálás. Szűk térben történő precíziós vezetéshez, mikroterheléses push & pull feladatokhoz, miniatűr elektronikai és 3C automatizálási állomásokhoz tervezték. Ez a mikroautomatizálási alkalmazások központi működtetője.

Alapvető szerkezeti és tervezési jellemzők

     -- Hajtástípusok: egyműködésű (tavaszi visszatérés) és kettős működésű. Furat opciók: φ2,5 (egyszeres működésű, kizárólagos); φ4 (egyszeres / kettős működésű).

     -- Szerkezeti jellemzők: Kerek test, karcsú csapos dugattyúrúd, nincs beépített párna, alap menetes rögzítés. A φ4 modell külső karosszériájának átmérője mindössze 4 mm, nettó tömege akár néhány gramm is.

     -- Dinamikus teljesítmény: A párnamentes szerkezet gyors dugattyúreakciót tesz lehetővé. Működési sebesség: 50-500 mm/s, alkalmas nagyfrekvenciás, rövid löketű mozgásokhoz.

     -- Anyag és tömítés: Kemény eloxált alumínium test, NBR tömítés alkatrészek, olajmentes kialakítás, kompatibilis a tiszta vagy enyhén olajos műhelykörnyezetekkel.

     -- Rugalmas szerelés: alapváltozat mindkét végén menetes axiális rögzítéshez. A rúdoldali fej nyílásiránya ±90°-ban állítható, így szűk elrendezésű csövek vezetéséhez kényelmes.

Teljes modellkódolási szabály

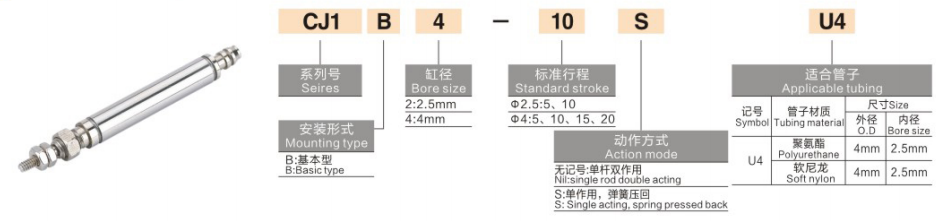

   1. Modellpélda: CJ1B4-10SU4

   2. Szabványos rendelési referenciapéldák

     -- CJ1B2-10SU4: furat 2,5, löket 10, egyszeres működésű rugóvisszatérítés

     -- CJ1B4-15U4: furat 4, löket 15, kettős működésű

     -- CJ1B4-5SU4: furat 4, löket 5, egyszeres működésű rugóvisszatérítés

Univerzális mag műszaki specifikáció (0,5 MPa tápnyomás)

Alapvető versenyelőnyök

   1. Ultraminiatűr lábnyom a szűk beépítési helyért

     -- Minimális furat φ2,5, külső test átmérő φ4, tömeg mindössze 2–3,5 g, könnyen integrálható az ultrakompakt berendezések elrendezésébe.

   2. Alacsony tolóerejű precíziós lineáris hajtás

     -- Kimeneti tolóerő tartomány 0,64–6,3 N @ 0,5 MPa, ideális ≤100 g-os mikroterhelésekhez, elkerüli a kényes kis munkadarabok ütközési sérülését.

   3. Nagyfrekvenciás gyors reagálás

     -- A párnamentes szerkezet gyors működtetést biztosít, támogatja a ≥300 ciklus/perc rövid löketű működést a termelés hatékonyságának növelése érdekében.

   4. Olajmentes működés és hosszú élettartam

     -- Az NBR tömítőrendszer támogatja az olajmentes sűrített levegőt a tiszta termelési környezet érdekében; mechanikus élettartam ≥3 millió ciklus.

   5. Állítható port irány és egyszerű összeszerelés

     -- A rúdoldali levegőnyílás ±90°-kal elforgatható. A kétvégű külső menetek közvetlen axiális reteszelést tesznek lehetővé extra tartókonzolok nélkül, leegyszerűsítve a helyszíni üzembe helyezést.

Szerelési lehetőségek és tipikus ipari alkalmazások

   1. Szerelési formák

     -- Axiális menetes rögzítés: Közvetlenül csavarja fel mindkét végét a berendezésre az egyenes toló-húzó mozgáshoz

     -- Oldalsó konzol rögzítése: Opcionális miniatűr konzol oldalsó beépítéshez, alkalmas lengő vagy oldalsó hajtásra

   2. Tipikus alkalmazási forgatókönyvek

     -- 3C és elektronika: Mobil gombok tartóssági vizsgálata, mikro műanyag alkatrészek rögzítése, forgácskidobás és pozicionálás

     - Precíziós műszerek: Mini szelep kapcsolás, száloptikai pozicionálás, finombeállító mechanizmusok

     -- Általános automatizálás: Mikrokomponens be-/kirakodás, könnyű címkelehúzás, miniatűr mozgatás

     -- Orvosi berendezések: kisméretű műszeres teleszkópos mozgás, mikrofolyadék-meghajtás, precíziós pozicionáló szerelvények

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása hasznos teher alapján

     -- φ2,5 ≤50g terhelés esetén;φ4 50-100g terhelés esetén. Tartson legalább 50%-os biztonsági tartalékot az alacsony tolóerő-jellemzők miatt.

   2. Lökés megerősítése

     -- Válassza ki a löketet a kívánt utazási távolságnak megfelelően; előnyben részesítse a rövidebb löketeket a stabil nagyfrekvenciás működés érdekében.

   3. Akciómód kiválasztása

     -- Egyszeres működésű (S utótaggal): egyirányú tolás/húzás rugós visszaállítással az áramkimaradás elleni védelem érdekében

     -- Kettős működés: Kétirányú, precíz lineáris hajtás visszahúzó rugó nélkül

Egy mondat összefoglalása

     A SOLH CJ1 ultraminiatűr tűs pneumatikus henger egyrugós visszatérítéssel és kettős működésű változatban kapható φ2,5 / φ4 furattal, ultrakönnyű kompakt kialakítással és állítható légnyílás irányával, kis tolóerejű precíziós mikro lineáris mozgást biztosítva, széles körben alkalmazott 3C teszteléshez, precíziós műszerekhez és orvosi miniatűr automatizálási berendezésekhez.
