CP96S sorozatú ISO15552 szabványos pneumatikus henger (kettős nagy teherbírású párna)

Márka: SOLH by Richge Technology

Termék áttekintése

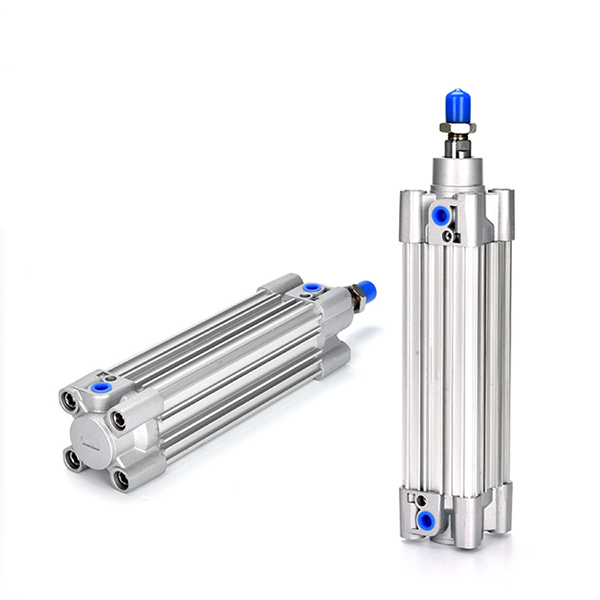

     A SOLH CP96S sorozatú kötőrúd-henger megfelel az ISO15552 / VDMA24562 nemzetközi szabványnak. Kettős párnás rendszerrel (állítható légpárna + gumi pufferpárna) felszerelt alumíniumprofil hordót alkalmaz. Alacsony zajszinttel, nagy merevséggel rendelkezik, alkalmas nagy sebességű, nagyfrekvenciás dugattyús és hosszú löketű, nagy teljesítményű automatizálási alkalmazásokhoz. Közvetlen mechanikus csere az eredeti CP96S sorozattal.

Alapvető szerkezeti és tervezési jellemzők

   1. Felépítés: Profilcső beépített kötőrudakkal, 15%-kal könnyebb, mint a hagyományos kötőrúd-hengerek. A kettős párna nagymértékben elnyeli az ütközést és csökkenti a működési zajt.

   2. Anyag: kemény eloxált alumínium hordó, nagy szilárdságú végsapkák, kemény krómozott dugattyúrúd. Kopásálló és hosszú élettartamú.

   3. Működési változatok

     -- CP96S: Egyrúd, kettős működésű standard modell

     -- CP96SD (W utótag): Kettős rúd kettős hatású, kiváló csavarodásgátló teljesítmény

     -- Utótag -S: Beépített mágnesgyűrű a mágneskapcsolóhoz

   4. Párnarendszer: Légpárna + gumi kompozit puffer, tökéletes 50 ~ 1000 mm/s nagy sebességű kerékpározáshoz.

   5. Nagy merevség: Precíziósan megmunkált végsapkák, kis dugattyúrúd-kihajlás, erős eltolt terhelési ellenállás.

   6. Érzékelő horony: Fenntartott helyek az M9B, A93 sorozatú mágneses kapcsolókhoz.

   7. Cserélhetőség: ISO15552 szabvány méret, kompatibilis az SE, SAI, DNC sorozatú tartozékokkal.

Teljes modellkódolási szabály

   1. Modellpélda: CP96SB40-100W-S

   2. Szabványos rendelési példák

     -- CP96SB50-200-S: furat 50, löket 200, egyrúd, alaptípus mágnessel

     -- CP96SF63-150W: furat 63, löket 150, dupla rúd, rúdoldali karimás rögzítés

Alapvető műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa (egyrúd, egység: N)

Szerelési típusok és származékos modellek

   1. Szerelési lehetőségek

     -- Basic, lábtartó, első/hátsó karima, szimpla/dupla kengyel.

   2. Fő származékos sorozat

     -- CP96S / CP96SD: egybotos és duplabotos modell

     -- CP96SK: Magas hőmérsékletre szabott henger

     -- CP96SR: Rozsdamentes acél dugattyúrúd enyhe korróziós környezethez

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt, tartalék ≥50% biztonsági tartalék; előnyben részesítse a CP96S-t a nagy sebesség és az alacsony zajszint érdekében.

   2. Löket megerősítése: 10-20 mm biztonsági ráhagyás hozzáadása; max standard löket 800mm, testreszabva 2000mm-ig.

   3. Konfiguráció egyeztetés

     -- Pozíció visszacsatolás: Válasszon -S mágneses modellt M9B/A93 mágneses kapcsolókkal;

     -- Rögzítés: L lábtartó vízszintes nagy terheléshez; F karima függőleges beépítéshez;

     -- Speciális környezet: Válassza a CP96SK-t magas hőmérséklethez, a CP96SR-t korrozív állapothoz.

Egy mondat összefoglalása

     SOLH CP96S ISO15552 kötőrúd-henger kettős levegő- és gumipárnával, nagy sebességű, alacsony zajszinttel, erős eltolásmentes teherbírással, ideális nagy teherbírású lineáris működtetővel nagyfrekvenciás exportautomatizálási berendezésekhez.
