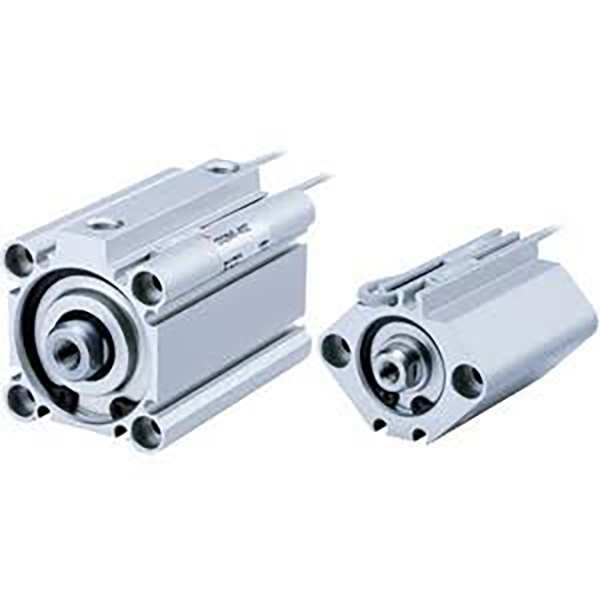

CQ2 sorozatú kompakt, vékony pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése

     SOLH CQ2 sorozatú négyzet alakú kompakt vékony henger, teljesen cserélhető az eredeti CQ2 szabvánnyal. Ultrarövid karosszéria, hossz 50%-kal csökkent, mint a normál hajtórúd-henger. Teljes furattartomány φ4 ~ 200 mm, széles körben használt szorításhoz, toláshoz és elhelyezéshez a csomagolásban, az autóiparban, az elektronikában és az általános automatizálásban.

Felépítés és főbb jellemzők

     -- Szögletes ultravékony alumínium test, kemény eloxált felület, nagy merevség;

     -- Krómozott dugattyúrúd, könnyű és tartós;

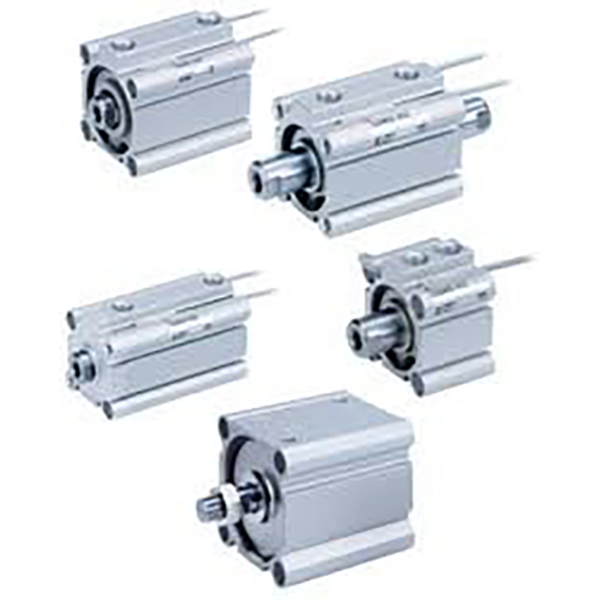

     -- Többféle változat: egyrúd, ikerrúd, nem forgó rúd, légpárna, ultrarövid löketű változat;

     -- CDQ2 beépített mágnes helyzetérzékeléshez; többoldalas érzékelő hornyok, kapcsolók nem nyúlnak ki;

     -- Standard gumi lökhárító, opcionális légpárna a nagy sebességű működéshez;

     -- Alacsony súrlódású tömítés olajtartállyal, olajmentes működés, élettartam ≥5 millió ciklus.

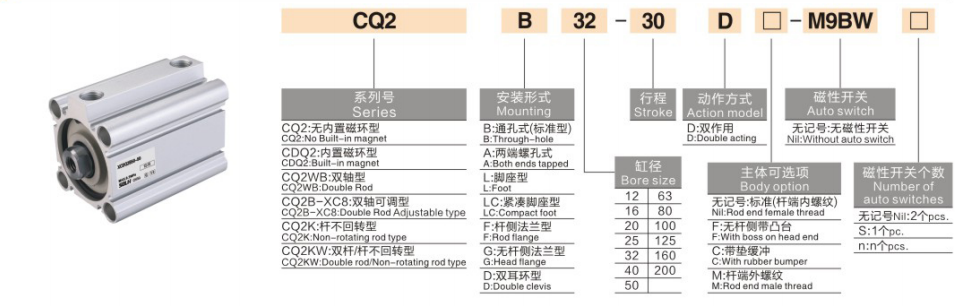

Modellkódolási szabály

   1. Példa: CDQ2B25-50Z-M9B

     -- C: Beépített mágnes (CDQ2); nincs C = nem mágneses CQ2

     -- DQ2: sorozat neve

     -- B = egyrúd; W = ikerrúd; K = nem forgó rúd; KW = iker elfordulásgátló rúd

     -- 25: Furatméret 4~200 mm

     -- 50: Lökethossz

     -- Z: Új könnyű szabványos szerkezet

     -- -C: Légpárna opció

     -- M9B: Mágneses kapcsoló

Műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa (egyrúd)

Egy mondat összefoglalása

     A SOLH CQ2 univerzális kompakt vékony pneumatikus henger teljes φ4 ~ 200 mm-es furatot fed le, gazdag szerkezeti változatok opcionális légpárnával és elfordulásgátló rúddal, a legszélesebb körben használt rövid löketű működtető szerkezet helytakarékos automatizálási berendezésekhez.
