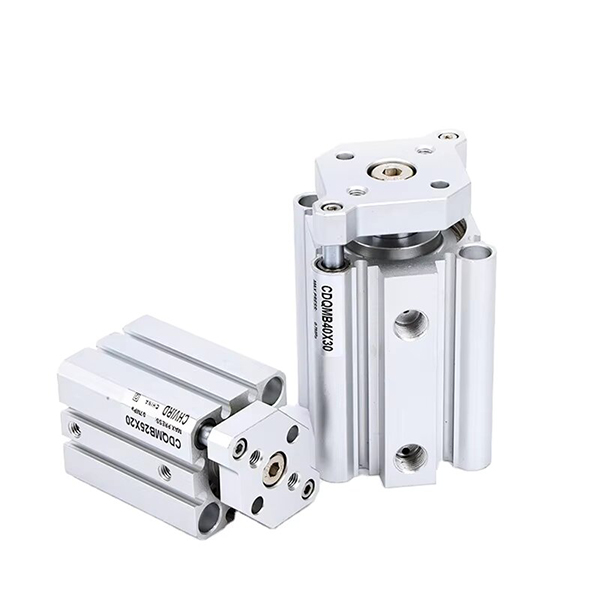

CQM sorozatú vezetett vékony pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése

     SOLH CQM sorozatú, nagy merevségű, vezetett vékony henger, cserélhető importált CQM/CDQM-mel. Beépített kettős vezetőrúd CQ2 vékony hengeres szerkezet alapján. Nagymértékben javítja az oldalirányú terhelés ellenállását és az elfordulásgátló teljesítményt. Ugyanaz a testhossz, mint a CQ2, nincs szükség extra külső vezetőre. Rögzítési méret kompatibilis a CQ2/CQS-szel, széles körben használják precíziós pozicionáláshoz, befogáshoz és oldalterheléssel történő toláshoz.

Felépítés és főbb jellemzők

     -- Beépített vékony hengertest + párhuzamos kettős vezetőrudak, teherrögzítő lemez az elülső végén;

     -- Kemény eloxált alumínium hordó, krómozott dugattyúrúd és vezetőrudak;

     -- Változatok: CQM (nem mágneses), CDQM (mágneses), CQM-XB24 hosszú élettartamú változat;

     -- Oldalirányú teherbírása 2-4-szer nagyobb, mint a standard CQ2 hengernél, forgási tűrés ≤±0,2°;

     -- Standard gumi puffer mindkét végén, nincs légpárna opció;

     -- CDQM beépített mágnes mágneses kapcsoló érzékeléshez, rugalmas érzékelő beépítés.

Modellkódolási szabály

   1. Példa: CDQMB20-50-M9B

     -- C: Beépített mágnes (CDQM); üres = nem mágneses (CQM)

     -- DQM: A megvezetett vékony henger sorozatkódja

     -- B/A: Szerelés típusa; B = átmenő furat; A = menetes furat vége

     -- 20: Furatméret: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Lökethossz 5-100 mm

     -- M9B: Mágneses kapcsoló opció

Műszaki előírások

Elméleti toló- és húzóerő és maximális oldalterhelés 0,5 MPa mellett

Egy mondat összefoglalása

     SOLH CQM sorozatú integrált kettős vezetőrúd vékony pneumatikus henger kiváló csavarodásgátlóval és nagy oldalirányú teherbírással, tökéletes precíziós működtetővel, amely helyettesíti a szabványos CQ2 hengert automatizálási rögzítési és pozicionálási alkalmazásokhoz.
