CQS sorozatú kompakt vékony henger

Márka: SOLH by Richge Technology

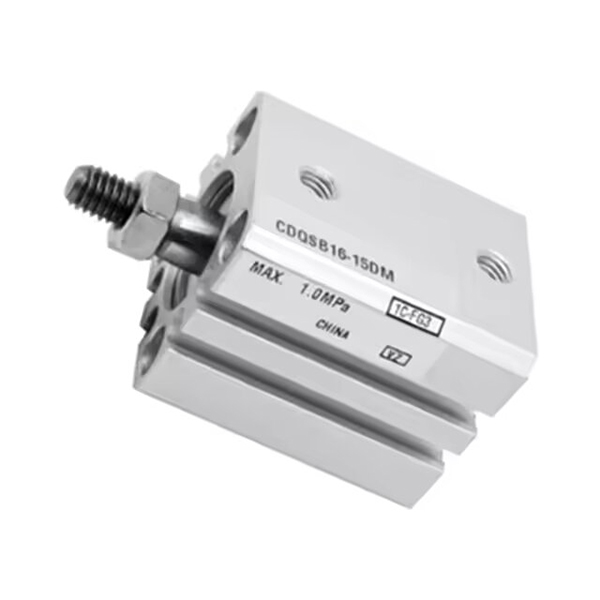

Termék áttekintése

     A SOLH CQS sorozatú vékony kompakt henger cserélhető az SMC CQS sorozattal. Korlátozott beépítési helyre és nagy pontosságú, rövid löketű alkalmazásokhoz tervezték. Szögletes ultravékony test, furatméret φ12 ~ 25 mm, továbbfejlesztett, nagy pontosságú változat a CQ2 sorozat alapján. Széles körben használják félvezető, 3C elektronikában és precíziós automatizálási lámpatestekben rögzítéshez, toláshoz és pozicionáláshoz.

Felépítés és főbb jellemzők

     -- Szögletes ultravékony test, rövidebb teljes hossza, mint a CQ2 modell;

     -- Kemény eloxált alumínium hordó, krómozott dugattyúrúd, nagy merevség;

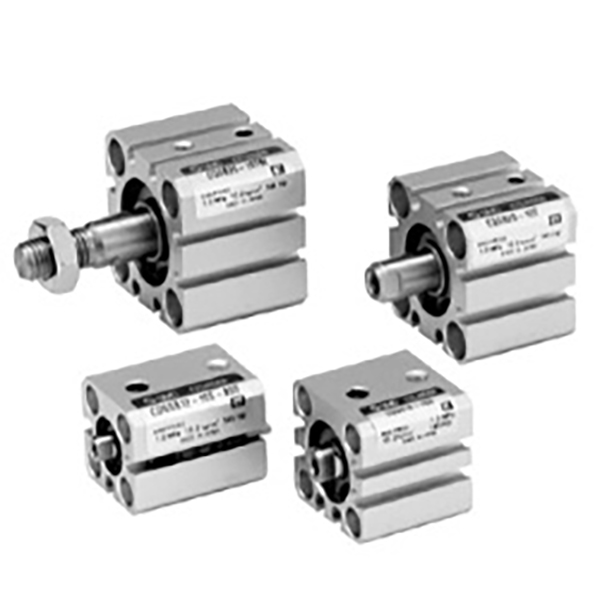

     -- Komplett változatok: standard egyrúd, ikerrúd, nem forgó rúd, hosszú élettartamú XB24 változat;

     -- CDQS beépített mágnes a helyzetérzékelő érzékeléséhez; többoldalas érzékelőnyílások, az érzékelő nem nyúlik ki a hengeren kívül;

     -- Fix gumipárna mindkét végén, nincs légpárna;

     -- Alacsony súrlódású tömítés olajtartállyal, olajmentes működés, élettartam ≥5 millió ciklus.

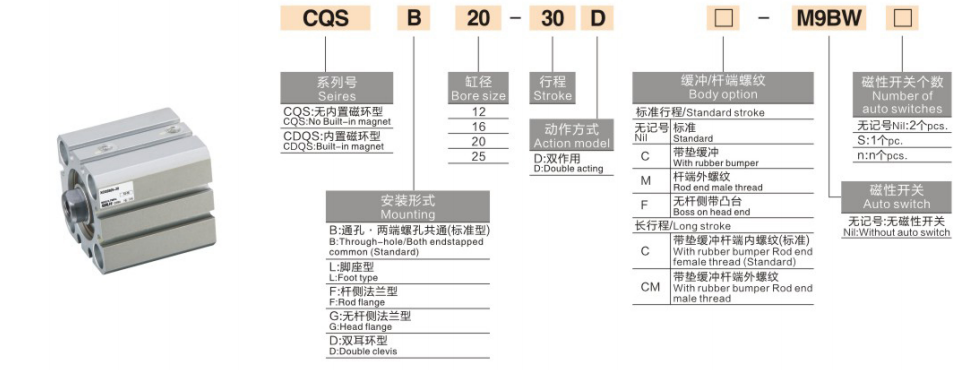

Modellkódolási szabály

   1. Példa: CDQSB20-50D-M9BW

     -- C: Beépített mágnes (CDQS); nincs C = nem mágneses CQS

     -- DQS: sorozat neve

     -- B = egyrúd; W = ikerrúd; K = nem forgó rúd; KW = iker elfordulásgátló rúd

     -- 20: Furatméret 12/16/20/25 mm

     -- 50: Lökethossz 5-300 mm

     -- D: Új szabványos szerkezet

     -- M9BW: Mágneses kapcsoló opció

Műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa

Egy mondat összefoglalása

     SOLH CQS ultrakompakt vékony pneumatikus henger többféle szerkezeti változattal, nagy merevséggel és rövid testtel, ideális nagy pontosságú rövid löketű működtető szerkezet korlátozott helyű 3C és félvezető automatizálási berendezésekhez.
