CRA1 sorozatú fogasléces fogasléces forgóhenger | Közepes és nagy teljesítményű, nagy nyomatékú lengőhenger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

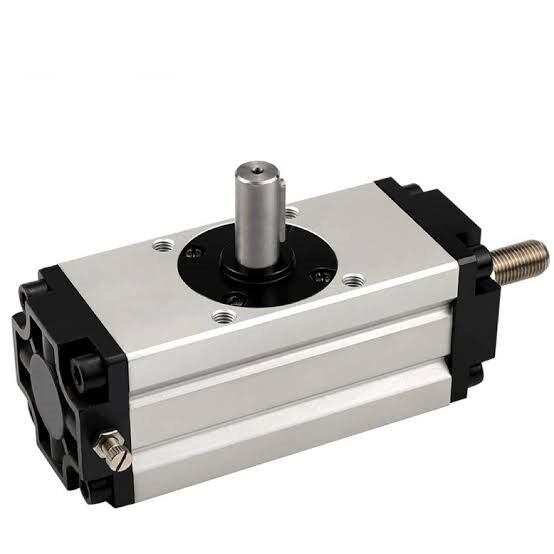

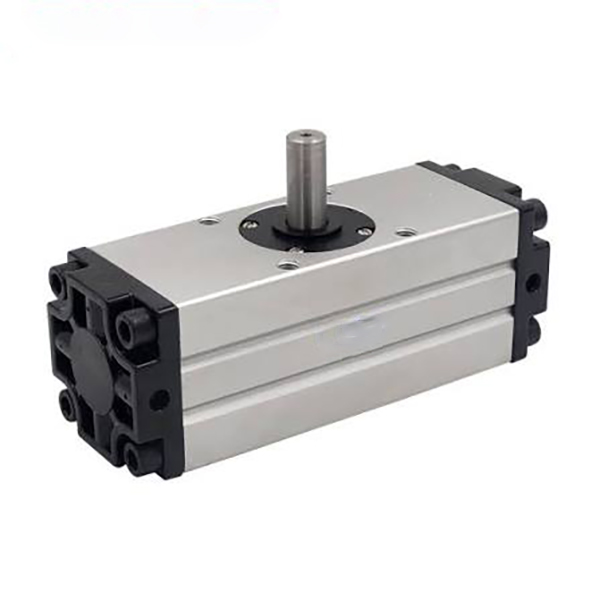

     A SOLH CRA1 sorozat egy professzionális közepes és nagy teherbírású fogasléces fogasléces forgóhenger, amely nagy nyomatékú oszcilláló mozgásra készült. A kétdugattyús fogasléces fogasléces sebességváltóval, az opcionálisan állítható légpárnával, többféle rögzítési móddal és különféle kimeneti tengelytípusokkal ez a henger φ30 és φ100 közötti furatméreteket fed le. Tökéletesen alkalmazkodik a 10–50 kg-os nagy terhelésű forgatókönyvekhez, beleértve a munkadarab megfordítását, az ipari szelephajtást és a nehéz állomások indexelését, és a nagy merevségű rotációs megoldás a nehéz automatizált gyártósorokhoz.

  1.1 nagy merevségű fogasléces és fogaskerékhajtás

     A kétdugattyús szinkron fogasléces fogasléces erőátviteli szerkezettel a henger erőteljes nyomatékot és kivételes szerkezeti merevséget biztosít. A teljes holtjáték ≤1°-on belül van szabályozva, míg a φ30 furatú változat nulla holtjátékot ér el. Rendkívül nagy ismétlési pozicionálási pontosságot és stabil forgómozgást biztosít nagy terhelési körülmények között.

  1.2 Szuper nagy nyomatékú kimenet

     Az optimalizált sebességváltó szerkezet iparágvezető nyomatékteljesítményt valósít meg. A maximális φ100 furatú modell 108 N·m nyomatékot ad ki 0,5 MPa légnyomás mellett, teljes mértékben kielégítve a nagy nyomatékigényeket a nehéz munkadarab forgásához, a nagy szelephajtáshoz és a nagy teherbírású berendezések indexeléséhez.

  1.3 Opcionális állítható légpárna

     Z-típusú, kétvégű, állítható légpuffer szerkezettel van felszerelve, amely hatékonyan nyeli el a tehetetlenségi ütéseket a nagyfrekvenciás start-stop működés során, csökkenti a mechanikai vibrációt és a működési zajt, valamint védi a berendezéseket és a munkadarabokat, miközben javítja az általános működési stabilitást és élettartamot.

  1.4 Különféle rögzítési és tengely lehetőségek

     • Szerelési stílusok: Alap (B), Láb (L), Karima (F) opcionális, támogatja a rugalmas beépítést különböző berendezés-szerkezetekhez és térelrendezésekhez.

     • Tengelytípusok: Egytengelyes (S), kettős tengelyes (W), kulcsos tengely (Y) kapható, kompatibilis a különböző terhelési csatlakozási módokkal és csúszásgátló nyomatékátviteli követelményekkel.

  1.5 Kompakt és tartós szerkezet

     A továbbfejlesztett, optimalizált szerkezet 14%-kal csökkenti a karosszéria szélességét a hagyományos régi modellekhez képest, jelentősen megtakarítva a beépítési helyet. Kétoldalas érzékelőhornyokkal tervezve a D-M9 sorozatú mágneses kapcsolók rugalmas rögzítéséhez. A kemény eloxált hengertest és a nagy kopásállóságú tömítőelemek garantálják a hosszú távú stabil működést.

  1.6 Olajmentes és hosszú élettartam

     A szabványos olajmentes működési kialakítás a tiszta műhelyekhez és az általános ipari munkakörülményekhez igazodik, további kenési karbantartás nélkül. A prémium kopásálló tömítések és a korróziógátló hengertest nagymértékben meghosszabbítja a folyamatos élettartamot a gyakori ciklikus működés érdekében.

2. Teljes modellelnevezési szabályok és rendelési példák

  1. Tipikus modellpéldák: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Szabványos rendelési példák

     • Szabványos, nem pufferolt modell: CRA1BS50-90 (φ50 furat, 90°-os lengés, egytengelyes, alaptípus, nincs mágnesgyűrű)

     • Nagy teherbírású puffermodell: CDRA1BL80-180Z (φ80 furat, 180°-os lengés, kettős tengely, talpra szerelhető, mágnesgyűrű és kettős légpárna)

3. Általános műszaki paraméterek (20 ℃, 0,5 MPa szabványos állapot)

  3.1 Alapvető előírások

     • Üzemmód: Kettős működésű fogasléces hajtás

     • Munkafolyadék: Sűrített levegő (olajmentes működés)

     • Környezeti hőmérséklet: 0 ℃ ~ 60 ℃ (jégmentes környezet)

     • Üzemi nyomástartomány: 0,1-1,0 MPa; Ellenőrző nyomás: 1,5 MPa

     • Holtjáték: ≤1° (φ30 furat nulla holtjátékot ér el)

     • Lengésszög tolerancia: 0~+4°

     • Puffer mód: Nem puffer / kétoldalasan állítható légpárna (Z típus)

     • Mágneses kapcsoló: Kompatibilis a D-M9 sorozattal, kétoldali hornyos rögzítés

  3.2 Kulcsteljesítmény-paraméterek táblázata (@0,5 MPa)

4. Alapvető konfigurációs és kiválasztási irányelvek

  4.1 Furatméret kiválasztása (a nyomaték és a terhelés alapján)

     • φ30: 3,5 N·m forgatónyomaték, alkalmas mikro közepes terhelésű (≤10 kg) alkalmazásokhoz, mint például kis szelepek kapcsolása és miniatűr állomás indexelés.

     • φ50: 9,3 N·m forgatónyomaték, ideális könnyű és közepes terhelésű (10-20 kg) munkadarab 90°-os megfordításához és irányított pozicionálásához.

     • φ63: 17,0 N·m nyomaték, tökéletesen illeszkedik a közepes terhelésű (20-30 kg) nehéz állomási kormányzási és alkatrészforgatási feladatokhoz.

     • φ80: 32,0 N·m forgatónyomaték, közepes terhelésű (30-40 kg) nagy szerszámok és rögzítőelemek forgópozicionálásához.

     • φ100: 108 N·m szuper nagy nyomatékú kimenet, nagy terhelésű (40–50 kg) mechanikus forgatáshoz és nagy ipari szelepmozgatási forgatókönyvekhez.

  4.2 Lengésszög kiválasztása

     • 90° szabványos szög: Derékszögű billentéshez és függőleges kormányzáshoz tervezték, széles körben használják a munkadarab be-/kirakodásánál és az ortogonális állomásváltásoknál.

     • 180° szabványos szög: Alkalmas félciklusú forgatásra és teljes munkadarab-fordításra, kétirányú állomáspozícionálás megvalósítására és irányváltási műveletre.

     • 100° / 190° speciális szög: Egyedi, nem szabványos szögek speciális felszerelésekhez és személyre szabott állomásmozgási követelményekhez.

  4.3 Puffer és funkcionális konfiguráció kiválasztása

     • Z Légpárna: Kötelező nagyfrekvenciás és nehéz munkakörülményekhez, hatékonyan kiküszöböli a végütközést, stabilizálja a pozicionálási pontosságot és csökkenti a működési zajt.

     • CDRA1 mágnesgyűrűs verzió: Beépített mágneses gyűrű a D-M9 sorozatú kapcsolók telepítéséhez, amely támogatja a valós idejű helyzetjel-visszacsatolást és az automatizált PLC-kapcsolatvezérlést.

     • Tengelytípus megfelelő: Egytengelyes (S) általános univerzális alkalmazásokhoz; kettős tengely (W) kétirányú szinkronhajtáshoz; kulcsos tengely (Y) a magas nyomaték- és csúszásgátló csatlakozási igényekhez.

5. Tipikus alkalmazási forgatókönyvek

     • Nehéz munkadarab megfordítása: Megbízható 90°/180°-os megfordítás és pozicionálás 10–50 kg-os munkadarabokhoz szerszámgépeken és automatizált szállítószalagokon, nagy merevséggel és kis holtjátékkal a precíz ismétlődő mozgás érdekében.

     • Ipari szelephajtás: Nagy átmérőjű csővezeték-szelepek, például pillangószelepek és golyósszelepek automatikus nyitására és zárására, valamint távvezérlésére alkalmazható, stabil, nagy nyomatékú hajtóerőt biztosítva.

     • Nagy teljesítményű automatizált indexelés: Nehéz forgóasztalok és szerszámrögzítések 90°/180°-os precíziós indexelésére és rögzített pozicionálására használják összeszerelő és észlelő állomásokon.

     • Nehéz robotcsuklók: Forgó meghajtó egységként szolgál nehéz robotcsuklókhoz és véghajtóművekhez, megfelel a nagy merevség és a nagy terhelés precíz lengési követelményeinek.

     • Logisztikai és csomagoló berendezések: Ideális nehéz anyagú dobozok és raklapok kormányzásához, egymásra rakásához és elhelyezéséhez, alkalmazkodik a hosszú távú, nagyfrekvenciás nagy terhelésű ciklikus munkakörülményekhez.

6. 3 lépéses gyors kiválasztási útmutató

     1. Furat megerősítése: A tényleges nyomaték kiszámítása a munkadarab súlya és a forgási sugár alapján ≥2 biztonsági tényezővel. Válassza a φ30 értéket ≤10 kg-hoz, φ50-et 10–20 kg-hoz, φ63-at 20–30 kg-hoz, φ80-at 30–40 kg-hoz, φ100-at 40–50 kg-hoz.

     2. Szög megerősítése: Válasszon 90°-ot a derékszögű kormányzáshoz/fordításhoz, 180°-ot a félciklusú hátramenethez, és 100°/190°-os speciális szögeket az egyéni mozgásigényekhez.

     3. Funkció megerősítése: Z légpárnával felszerelt nagyfrekvenciás, nagy terhelésű működéshez; válassza ki a CDRA1 mágneses változatot a jel-visszacsatolás szabályozásához; alkalmazzon Y kulcsos tengelyt a nagy nyomatékú csúszásgátló csatlakozáshoz.

Egy mondat összefoglalása

     A SOLH CRA1 sorozatú fogasléces fogasléces forgóhenger szuper nagy nyomatékot, ultraalacsony holtjátékot és opcionális légpufferteljesítményt biztosít, nagy merevségű, stabil és tartós precíziós forgó megoldásokat biztosítva 10–50 kg-os közepes és nehéz ipari billenő-, indexelő- és szelephajtási alkalmazásokhoz.
