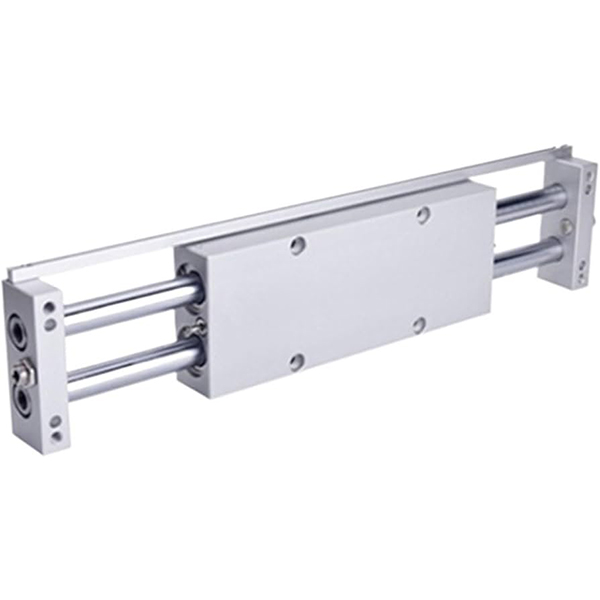

CX2 sorozatú dupla rúd csúszóhenger | Alacsony profilú, nagy tolóerős pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése és alapvető szerkezeti jellemzők

A SOLH CX2 sorozat egy professzionális, kétdugattyús, kétrúdú siklócsapágyas henger, amely rendkívül alacsony profillal, kettős tolóerővel, kiváló elfordulásgátló pontossággal és erős oldalirányú terhelési ellenállással rendelkezik. φ10mm, φ15mm és φ25mm furatméreteket fed le 25-200mm szabványos löketekkel. Ezt a sorozatot kompakt beépítési helyekre, precíziós vezetésre és közepesen nehéz teher tolási/húzási műveletekre tervezték, és széles körben alkalmazzák különféle precíziós automatizált állomásokon. Kibővített modellek, köztük CXWM (siklócsapágy hidraulikus ütközővel) és CXWL (golyóscsapágy hidraulikus ütközővel) elérhetők a nagy sebességű és nagy ütésű munkakörülményekhez.

Főbb strukturális előnyök

• Dupla rúd Dupla tolóerő kimenet: A kettős dugattyús és kétrudas integrált szerkezetnek köszönhetően az elméleti tolóerő kétszerese az azonos furatméretű egyrúd hengerének, amely erőteljes hajtóerőt és kiváló általános szerkezeti merevséget biztosít. A standard CX2 modell nagy pontosságú csúszócsapágy-vezetést alkalmaz a stabil lineáris mozgás érdekében.

• Ultra-nagy elfordulásgátló és pozicionálási pontosság: A szimmetrikus kettős rúd szerkezet megbízható mechanikus elfordulásgátló teljesítményt valósít meg. Az elfordulásgátló pontosság eléri a ±0,1°-ot (φ10) és a ±0,02°-ot (φ25), biztosítva a kiemelkedő ismételt pozicionálási stabilitást. A szerelési felület és a dugattyúrudak közötti nagy pontosságú párhuzamos megmunkálás nagymértékben növeli az oldalirányú és excenteres terhelésekkel szembeni ellenállást.

• Alacsony profilú és rugalmas többirányú rögzítés: Az ultravékony, kompakt karosszéria kialakítása tökéletesen alkalmazkodik a szűk és szűk felszerelési helyhez. Mind a hengertest, mind a véglemez támogatja a fix telepítést, ami két üzemmódot tesz lehetővé:mozgó véglappal rögzített hengertest vagymozgó hengertesttel rögzített véglemez. Négyoldalas rögzítőfuratokkal és háromirányú csőcsatlakozókkal felszerelt, rugalmas légvezeték-elrendezéssel támogatja a felülről, alulról és oldalról történő rögzítést.

• Sima működés és hosszú élettartam: Kettős működésű dugattyús szerkezet kétvégű gumipufferrel, mint alapkonfiguráció, hatékonyan csökkenti a mozgás hatását és a működési zajt. Az opcionális CXWM/CXWL hidraulikus pufferváltozatok kiváló lengéscsillapítást biztosítanak nagy és alacsony fordulatszámú működés esetén is, megvalósítva a zajcsökkentést és a karbantartást nem igénylő pufferelési teljesítményt. Az olajmentes kialakítás alkalmazkodik a tiszta munkakörnyezethez, és minimalizálja a napi karbantartási költségeket.

Teljes modellelnevezési szabályok

Modellpéldák: CX2N15-50 | CX225-100-M9BW

Szabványos rendelési hivatkozási példák

• CX210-25: 10 mm-es furat, 25 mm-es löket, szabványos típus mágneskapcsoló nélkül

• CX215-75-2S: 15 mm-es furat, 75 mm-es löket, kettős mágneses kapcsoló a kettős pozíció érzékeléséhez

• CX2N25-100: 25 mm-es furat, 100 mm-es löket, mágnesmentes típus mágnesérzékeny forgatókönyvekhez

Szabványos alapvető műszaki paraméterek

(Szabványos vizsgálati körülmények: 20 ℃ normál hőmérséklet, 0,5 MPa névleges nyomás)

1. Általános teljesítményspecifikációk

• Üzemmód: Kettős működésű (kétdugattyús szinkron hajtás)

• Üzemi nyomástartomány: 0,15 ~ 0,7 MPa; Ellenőrző nyomás: 1,05 MPa

• Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes hagyományos környezetben)

• Dugattyú működési sebessége: 50-500 mm/s (standard CX2); akár 800 mm/s (CXWM/CXWL nagy sebességű változatok)

• Puffer mód: Kétvégű gumipuffer (standard); opcionális hidraulikus puffer a CXWM/CXWL modellekhez

• Kenési mód: Olajmentes, karbantartást nem igénylő működés, tiszta ipari környezetre alkalmas

2. Elméleti kettős tolóerő adatok (egység: N)

3. Megengedett oldalirányú nyomaték adatok (mértékegysége: N·m)

4. Termék tömegadatok (50 mm löket, mértékegység: kg)

Tipikus alkalmazási forgatókönyvek

• Precíziós anyagátvitel: Ideális az elektronikus és félvezető munkadarabok fordításához, raklapcseréhez és jig-toláshoz/húzáshoz. Az ultranagy elfordulásgátló pontosság nulla eltolást biztosít a nagy pontosságú pozicionálási és átviteli folyamatok során.

• Közepes-nehéz teheremelés: Alkalmas gyártósoros munkadarab emelésére, forma kilökésére és rövid löketű nagy terhelésű meghajtásra. Az egyedülálló kettős tolóerejű szerkezet és az erős anti-excentrikus teherbírás stabil és erőteljes vezetési teljesítményt biztosít.

• Zárt térben működő automatizálási állomások: Tökéletes szűk résű berendezések telepítéséhez, vízszintes kompakt elrendezéshez és sűrű többhengeres elrendezéshez. Az alacsony profilú test és a többirányú rögzítési kialakítás maximalizálja a helykihasználást.

• Magas tisztaságú munkakörnyezet: Olajmentes és pormentes kialakítás alkalmazkodik az orvosi, élelmiszeripari és elektronikus precíziós berendezésekhez. Az opcionális mágnesmentes (N-típusú) változat tökéletesen illeszkedik a mágnesre érzékeny alkalmazásokhoz mágneses interferencia nélkül.

Három lépésből álló gyorskiválasztási útmutató

1. Furatméret kiválasztása: Válassza ki a furatméretet a tényleges munkaterhelésnek megfelelően. Biztosítsa az elméleti kettős tolóerőt ≥ tényleges terhelés × 1,5 megfelelő biztonsági ráhagyással. Előnyben részesítse a φ25 nagy furatú modellt nagy oldalirányú terhelésű munkakörülményekhez.

2. Stroke Selection: A standard löket 25 mm és 200 mm között van, válassza ki a tényleges utazási igények szerint. Részesítse előnyben a CXWM/CXWL puffermodelleket hosszú löketű, nagy sebességű és gyakori ütközésekkel járó munkakörülményekhez.

3. Funkcionális konfiguráció kiválasztása

￮ Kétvégű pozícióérzékelés: Válassza a 2S kettős mágneses kapcsoló konfigurációt a pontos lökethatár pozicionáláshoz.

￮ Nagy sebességű és ütős munkakörülmények: Válassza a CXWM (siklócsapágy + hidraulikus ütköző) / CXWL (golyóscsapágy + hidraulikus ütköző) továbbfejlesztett változatait.

￮ Mágnesérzékeny forgatókönyvek: A mágneses interferencia elkerülése érdekében alkalmazzon N-típusú mágnesmentes hengert.

Egy mondat összefoglalása

     A SOLH CX2 sorozatú dupla rúd csúszóhenger kettős tolóerőt, rendkívül nagy forgásgátló pontosságot, alacsony profilú kompakt szerkezetet és többirányú rögzítési rugalmasságot tartalmaz, így stabil és megbízható közepes-nehéz terhelés meghajtási megoldásokat kínál a szűk helyeken használt precíziós automatizált berendezésekhez.
